Приборы оптические измерительные многофункциональные МТР 9000 (далее - приборы) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 2560 09 |
| Наименование | Приборы оптические измерительные многофункциональные МТР 9000 |
| Год регистрации | 2009 |
| Номер сертификата | 7750 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2014-04-29 |
| Получатель сертификата | ЗАО "Институт информационных технологий", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Институт информационных технологий"
Адрес: ул. Октябрьская, 19, корп. 5, офис 306, 220030, г. Минск
Контакты: (017)227-13-48, 227-12-33
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1477-2005 (утверждена БелГИМ), с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 16 2560 09 [2013-12-06]
rb-03-16-2560-09_2013-12-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 2560 09 [2005-08-09]
rb-03-16-2560-09_2005-08-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 2560 09 [2005-10-04]
rb-03-16-2560-09_2005-10-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 2560 09 [2009-07-01]
rb-03-16-2560-09_2009-07-01.pdf
|
Скачать |
Описание типа
Назначение
Приборы оптические измерительные многофункциональные МТР 9000 (далее - приборы) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Приборы могут применяться при производстве оптических волокон (ОВ) и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Описание
Принцип действия приборов основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи.
Прибор состоит из базового блока, сменных измерительных модулей, источника питания и соединительных кабелей.
Приборы имеют модификации МТР 9000А и МТР 9000В, отличающиеся от базовой модели МТР 9000 габаритными размерами (МТР 9000А, МТР 9000В), расположением кнопок на передней панели (МТР 9000А, МТР 9000В) и наличием модулей с высокой разрешающей сгю стью (МТР 9000В).
Место нанесения знака поверки указано в Приложении.

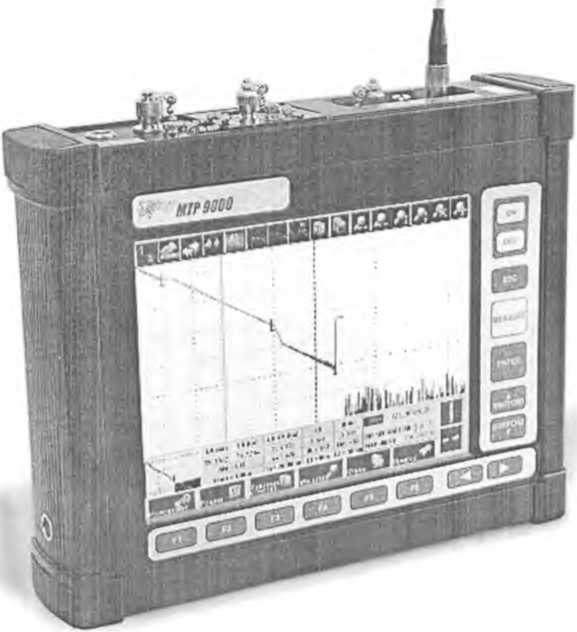

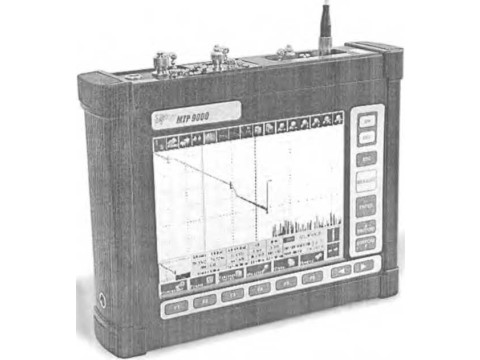

Внешний вид прибора МТР 9000 представлен на рисунке 1.
Рисунок 1. Внешний вид прибора оптического измерительного многофункционального МТР 9000

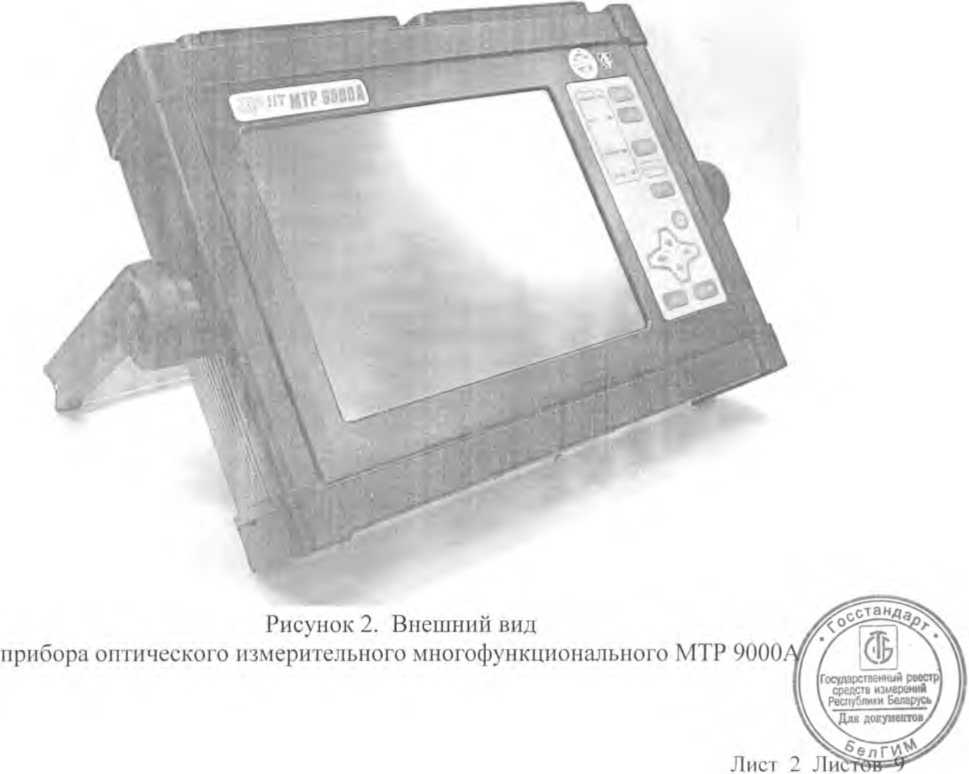

Внешний вид прибора МТР 9000А представлен на рисунке 2.

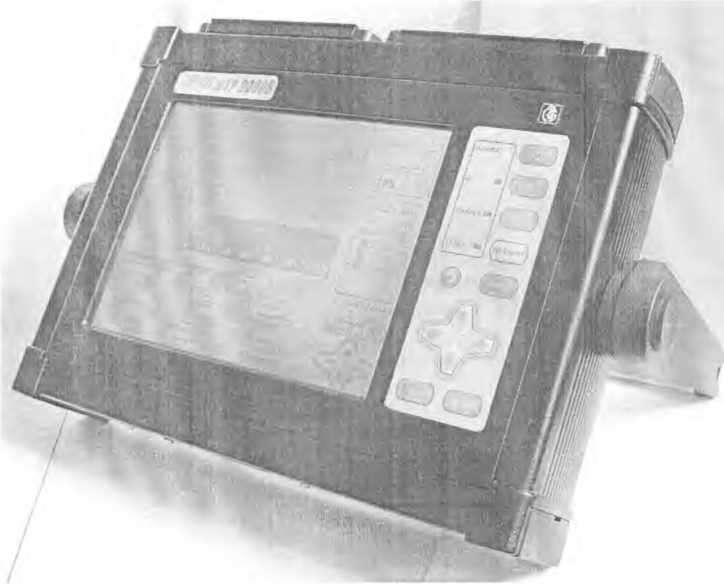

Внешний вид прибора МТР 9000А представлен на рисунке 3.
Рисунок 2. Внешний вид
прибора оптического измерительного многофункционального МТР 9000В
КРАТКИЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина волны источника оптического излучения модуля со стандартной разрешающей способностью для многомодового ОВ и диаметр сердцевины представлены в таблице 1.
Таблица 1
|
Диаметр сердцевины ОВ |
Модификация модуля |
Длина волны, нм |
|
50,0 мкм |
МТР 9032Л OTDR |
850±20 |
|
МТР 9033А OTDR |
1300±20 | |
|
МТР 9031A OTDR |
850±20 и 1300 ±20 | |
|
62,5 мкм |
МТР 9032В OTDR |
850±20 |
|
МТР 9033В OTDR |
1300±20 | |
|
МТР 9031В OTDR |
850±20 и 1300 ±20 |
Длина волны источника оптического излучения модуля со стандартной разрешающей способностью для одномодового ОВ и динамический диапазон представлены в таблице 2.
Таблица 2
|
Ди н ам и чес ки й д и ап азо 11 |
Модификации модулей |
Длина волны,нм |
|
Стандартный |
МТР 9022S OTDR |
1310±20 |
|
МТР 9023 S OTDR |
1550±20 | |
|
МТР 902IS OTDR |
1310±20 и 1550±20 | |
|
Повышенный |
МТР 9022Н OTDR |
1310±20 |
|
МТР 9023Н OTDR |
1550±20 | |
|
МТР 9021Н OTDR |
1310±20и 1550±20 |
Варианты комплектации модуля с высокой разрешающей способностью для представлены в таблице 3.
Таблица 3
|
Динамический диапазон |
Количество длин волн | ||
|
Одна |
Две |
Три | |
|
Стандартный |
МТР8003Т OTDR МТР8004Т OTDR МТР8005Т OTDR МТР8006Т OTDR |
MTP8034T OTDR MTP8035T OTDR MTP8036T OTDR MTP8045T OTDR MTP8046T OTDR MTP8056T OTDR |
MTP8345T OTDR MTP8346T OTDR MTP8356T OTDR MTP8456T OTDR |
|
Повышенный |
МТР8003Н OTDR МТР8004Н OTDR MTP8005H OTDR MTP8006H OTDR |
MTP8034H OTDR MTP8035H OTDR MTP8036H OTDR MTP8045H OTDR MTP8046H OTDR MTP8056H OTDR |
MTP8345H OTDR MTP8346H OTDR MTP8356H OTDR MTP8456H OTDR |
Примечание:
Условное обозначение длины волны: "3" - 1310±20 нм; "4" - 1490±20 нм; "5" - 1550±20 нм; ”6"- 1625±20нм.
Варианты комплектации модуля с высокой разрешающей способностью для многомодового ОВ представлены в таблице 4.
Таблица 4
|
Диаметр сердцевины OB |
Длина волны 850 нм |
Длина волны 1300 нм |
Длины волн 850 нм и 1300 нм |
|
50,0 мкм |
МТР8008А OTDR |
MTP8001AOTDR |
MTP8081AOTDR |
|
62,5 мкм |
МТР8008В OTDR |
МТР8001В OTDR |
MTP8081BOTDR |
|
Примечание: Условное обозначение длины волны: "1" - 1300±20 нм; "8" - 850±20 нм. | |||
Длительность зондирующих импульсов соответствует значениям, указанным в таблице 5, с допускаемыми отклонениями:
- плюс 50 % и минус 20 % для длительности импульса 10 нс;
- ±20 % для длительности импульса 30 нс;
- ±10 % для остальных длительностей импульсов.
Таблица 5
|
Длительность зондирующих импульсов, нс | |
|
Для многомодовых модулей |
10,30, 90,300, 1000 |
|
Для одномодовых модулей |
10, 30, 90, 300, 1000, 10000, 20000 |
Диапазоны измерения расстояний:
- 2, 5, 10, 20, 40, 80 км для многомодовых ОВ;
- 2, 5, 10, 20, 40, 80, 120, 160, 240 км для одномодовых ОВ.
Пределы допускаемой абсолютной погрешности измерения расстояния дЬ, м, приведены в таблице 6.
Таблица 6__
|
Разрешающая способность модуля |
Условия применения |
Пределы допускаемой погрешности измерения расстояния, дЬ, м |
Допустимое значение начального сдвига, dl, м |
Разрешение, (интервал дискретизации сигнала обратного рассоайЙ^1Ё&ьм |
|
1 |
2 |
3 |
4 |
*s 4т1Е' чк |
|
Стандартная |
Нормальные Рабочие |
AL=±(dl + dL±510'5-L) |
0,3 |
’5, И,,н; |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
|
Высокая |
Нормальные |
дЬ= ± (dl + dL + 3 10^ L) |
0,5 |
0,32; 0,64; 1,30; 2,50; 3,8; 5,10; 7,60 |
|
Рабочие |
дЬ= ± (dl + dL + 510'5-L) |
Примечание: L - измеряемое расстояние, м.
Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (0СШ=1), для модулей со стандартной разрешающей способностью приведен в таблице 7. Таблица 7
|
Длина волны, нм |
Длительность зондирующих импульсов, нс | ||||||
|
10 |
90 |
1000 |
10000 |
20000 | |||
|
Динамический диапазон, дБ | |||||||
|
MTP 9032A(B) OTDR |
850 |
без фильтра |
18,0 |
22,8 |
28,0 |
- |
- |
|
с фильтром |
18,0 |
23,0 |
30,0 | ||||
|
MTP 9033A(B) OTDR |
1300 |
без фильтра |
17,0 |
21,8 |
27,0 |
- |
- |
|
с фильтром |
17,0 |
22,0 |
29,0 | ||||
|
MTP 9031A(B) OTDR |
850/1300 |
без фильтра |
16,3/15,3 |
20,1/19,1 |
26,3/25,3 |
- |
- |
|
с фильтром |
16,3/15,3 |
20,3/19,3 |
28,3/27,3 | ||||
|
MTP 9022S OTDR |
1310 |
без фильтра |
15,0 |
20,0 |
25,0 |
30,5 |
31,5 |
|
с фильтром |
15,0 |
20,3 |
27,0 |
34,0 |
36,5 | ||
|
MTP 9023S OTDR |
1550 |
без фильтра |
13,5 |
18,5 |
23,5 |
29,0 |
30,0 |
|
с фильтром |
13,5 |
18,8 |
25,5 |
33,0 |
35,0 | ||
|
MTP 902IS OTDR |
1310/1550 |
без фильтра |
14,5/13,0 |
19,5/18,0 |
24,5/23,0 |
30,0/28,5 |
31,0/29,5 |
|
с фильтром |
14,5/13,0 |
19,8/18,3 |
26,5/25,0 |
34,0/32,5 |
36,0/34,5 | ||
|
MTP 9022H OTDR |
1310 |
без фильтра |
20,0 |
25,0 |
30,0 |
35,5 |
36,5 |
|
с фильтром |
20,0 |
25,3 |
32,5 |
39,5 |
41,5 | ||
|
MTP 9023H OTDR |
1550 |
без фильтра |
18,0 |
23,0 |
28,0 |
33,5 |
34,5 |
|
с фильтром |
18,0 |
23,3 |
30,5 |
37,5 |
39,5 | ||
|
MTP 9021H OTDR |
1310/1550 |
без фильтра |
19,5/17,5 |
24,5/22,5 |
29,5/27,5 |
35,0/33,0 |
36,0/34,0 |
|
с фильтром |
19,5/17,5 |
24,8/22,8 |
32,0/30,0 |
39,0/37,0 |
41,0/39,0 | ||
Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (00111=1), для многомодовых модулей с высокой разрешающей способностью любой комплектации приведен в таблице 8.
Таблица 8 ___ ___________________________________________________
|
Длина волны, нм |
Длительность зондирующих импульсов, нс | |||
|
10 |
90 |
1000 | ||
|
Динамический диапазон, дБ | ||||
|
850 |
без фильтра |
16,3 |
20,1 |
26,3 |
|
с фильтром |
16,3 |
20,3 |
28,3 | |
|
1300 |
без фильтра |
15,3 |
19,1 |
25,3 |
|
с фильтром |
15,3 |
19,3 |
27,3 | |
Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (0СШ=1), для одномодовых модулей с высокой разрешающей способностью любой комплектации и стандартным динамическим диапазоном приведен в таблице 9.
Таблица 9
|
Длина волны, нм |
Длительность зондирующих импульсов, нс | |||||
|
10 |
90 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ | ||||||
|
1310 |
без фильтра |
16,5 |
21,5 |
26,5 |
31,5 |
33,0 |
|
с фильтром |
16,5 |
21,8 |
29,0 |
36,0 |
38,0 | |
|
1490 |
без фильтра |
12,5 |
17,5 |
22,5 |
27,5 |
29,0 |
|
с фильтром |
12,5 |
17,8 |
23,0 |
32,0 |
34,0 | |
|
1550 |
без фильтра |
14,5 |
19,5 |
24,5 |
29,5 |
31,0 |
|
с фильтром |
14,5 |
19,8 |
27,0 |
34,0 |
36,0 | |
|
1625 |
без фильтра |
13,5 |
18,5 |
23,5 |
28,5 |
30,0 |
|
с фильтром |
13,5 |
18,8 |
26,0 |
33,0 |
35,0 | |
Динамический диапазон измерения затухания при отношении сигнал/шум, равном 1 (0СШ=1), для одномодовых модулей с высокой разрешающей способностью любой комплектации и повышенным динамическим диапазоном приведен в таблице 10.
Таблица 10 _____ _________ _____________
|
Длина волны, нм |
Длительность зондирующих импульсов, нс | |||||
|
10 |
90 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ | ||||||
|
1310 |
без фильтра |
19,5 |
24,5 |
29,5 |
35,5 |
37,0 |
|
с фильтром |
19,5 |
24,8 |
33,0 |
39,5 |
41,0 | |
|
1490 |
без фильтра |
15,5 |
20,5 |
25,5 |
31,5 |
33,0 |
|
с фильтром |
15,5 |
20,8 |
29,0 |
35,5 |
37,0 | |
|
1550 |
без фильтра |
21,5 |
26,5 |
31,5 |
36,5 |
38,0 |
|
с фильтром |
21,5 |
26,8 |
34,0 |
41,5 |
43,0 | |
|
1625 |
без фильтра |
17,5 |
22,5 |
27,5 |
33,5 |
35,0 |
|
с фильтром |
17,5 |
22,8 |
31,0 |
37,5 |
39,0 | |
Пределы допускаемой абсолютной погрешности при измерениях затухания приведены в таблице 11.
Таблица 11
|
Разрешающая способность модуля |
Условия применения |
Пределы допускаемой погрешности измерениях затухания, дБ |
|
1 |
2 |
3 |
|
Стандартная |
Нормальные |
± (0,05-а) |
|
Рабочие | ||
|
Высокая |
Нормальные |
± (0,04-а) |
|
Рабочие |
± (0,05-а) |
Примечание: а - значение затухания, дБ
Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.
Величина мертвой зоны по затуханию и мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ приведена в таблице 12.
Таблица 12 _____ ____________________________________________________________
|
Разрешающая способность модуля |
Динамический диапазон, дБ |
Тип ОВ |
Величина мертвой зоны, м | |
|
по затуханию |
по отражению | |||
|
1 |
2 |
3 |
4 | |
|
Стандартная |
Стандартный |
многомодовое и |
14,5 |
II /гллупа^СТЯЙННЫЙ реесц | |
|
Повышенный |
одномодовое | |||
ссс'-'лв измерении Респ,5лг-у.и Беларусь Ч Для докумевго}/
Продолжение таблицы 12
|
1 |
2 |
3 |
4 |
5 |
|
Высокая |
Стандартный |
многомодовое |
11,0 |
3,0 |
|
одномодовое |
7,0 |
2,5 | ||
|
Повышенный |
одномодовое |
13,0 |
3,0 |
Питание прибора осуществляется от встроенной аккумуляторной батареи напряжением (10±1) В емкостью 3 А-ч или от сети переменного тока напряжением питания (230±23) В, частоты (50±0,4) Гц через источник питания FW7333/12.
Мощность, потребляемая от сети переменного тока напряжением питания (230±23) В, не более 25 В А.
Ток, потребляемый от встроенной аккумуляторной батареи, не более 0,55 А.
Время непрерывной работы прибора должно быть:
- при питании от аккумуляторной батареи не менее 5 ч;
- при питании от сетевого источника питания не менее 8 ч.
Габаритные размеры:
- прибора МТР 9000, не более 290x243x55 мм;
- прибора МТР 9000А, МТР 9000В, не более 310x254x57 мм;
- модуля, не более 183x108x45 мм;
Масса должна быть:
- прибора с аккумуляторной батареей не более 3,5 кг;
- модуля не более 0,35 кг.
Знак утверждения типа
Знак утверждения типа наносят на переднюю панель прибора методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки рефлектометров указан в таблице 12. Таблица 13
|
Наименование |
Количество |
|
Прибор оптический измерительный многофункциональный МТР 9000А(В) |
1 |
|
Модуль сменный измерительный (поставляются согласно договору) | |
|
Источник питания FW7333/12 (фирма "FRIWO", Германия) |
1 |
|
Кабель интерфейсный USB |
1 |
|
Аккумуляторная батарея |
1 |
|
Кабель оптический соединительный |
1 |
|
Компакт-диск с программным обеспечением и драйверами ИИТ.71116-38 |
1 |
|
Руководство по эксплуатации МТР 9000А(В) |
1 |
|
Руководство по эксплуатации модуля сменного измерительного |
1 |
|
Методика поверки | |
|
Руководство по эксплуатации программного обеспечения МТР 9000А(В) у REFLECT II |
Ж |
|
Упаковочная сумка V |
1 * средств измерений 1 \ Республик Белвруй!/ |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ТУ BY 100003325.005-2005 "Прибор оптический измерительный многофункциональный МТР 9000. Технические условия".
МРБ МП. 1477-2005 "Прибор оптический измерительный многофункциональный МТР 9000. Методика поверки".
Заключение
Приборы оптические измерительные многофункциональные МТР 9000 соответствуют требованиям ГОСТ 22261-94, ТУ BY 100003325.005-2005.
Межповерочный интервал - не более 12 месяцев, для приборов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
Смотрите также
