Денситометры сканирующие ДМ 2120

Назначение

Денситометры сканирующие ДМ 2120 (в дальнейшем - денситометры) предназначен для измерения оптической плотности фореграмм и автоматизированной обработки результатов измерений с целью определения процентного содержания и концентраций фракций анализируемых проб.

Денситометр может быть использован в лечебных и научно-исследовательских учреждениях системы здравоохранения для исследования белкового спектра крови, белково-липидных комплексов, гемоглобинов и изоферментов.

Возможные области применения денситометра - биология, биохимия, ветеринария.

Описание

В основу работы денситометра положен принцип измерения на определенной длине волны отношения светового потока I, прошедшего через исследуемый образец (фракцию фореграммы), к световому потоку 10, в отсутствии исследуемого образца (фракции фореграммы).

Схема проведения измерений приведена на рисунке 1.

Фотоприемник

Щель 0.25x3 мм

Исследуемый образец

Направление светового потока

Сканирующее устройство

Источник света

Рисунок 1 - Схема проведения измерений в денситометре

При движении сканирующего устройства, включающего источник света, щель и фотоприемник, вдоль исследуемого образца происходит дискретное, с шагом до 0,1 мм, измерение оптической плотности образца.

Величина А = 1g — называется оптической плотностью и выражается в белах (Б).

I

На основе измеренных значений оптических плотностей фракций фореграммы определяется процентное содержание каждой фракции К по формуле

К.=-^-х100%

(1)

1 п

SAj

где К. - процентное содержание i-той фракции фореграммы, %;

А. - оптическая плотность i-той фракции фореграммы, Б;

i - номер фракции фореграммы;

п - количество фракций фореграммы.

Таким образом, при сканировании образца (фореграммы) изменяется величина светового потока, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника обрабатывается встроенным микропроцессором и результаты измерений выводятся на принтер и компьютер.

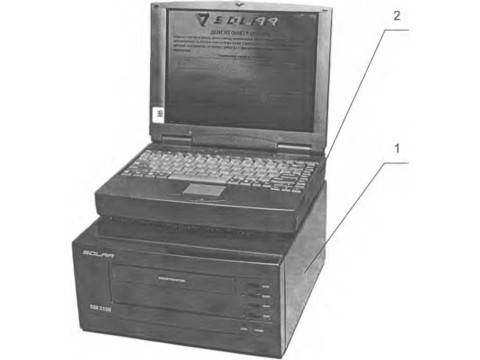

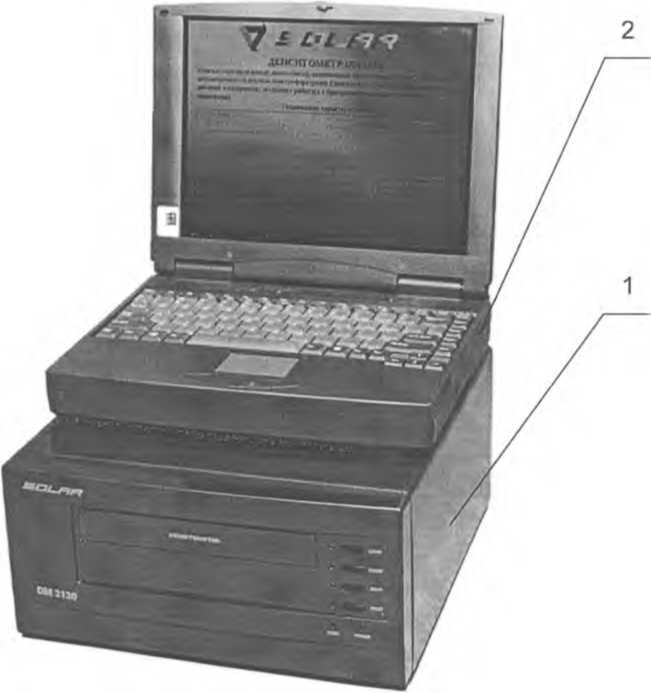

Внешний вид денситометра с компьютером приведен на рисунке 2.

Конструктивно денситометр выполнен в виде моноблока. На передней панели расположены кнопки управления режимами работы денситометра с индикаторами режимов, а также индикатор включения электропитания POWER и индикатор готовности BUSY. В центральной части передней панели расположена подвижная крышка, закрывающая окно, через которое происходит установка (выдвижение) стола в положение загрузки исследуемого образца.

[Государственный место! I средств «змереиий I \ Республики Беларусь / \ДлЯ Д0КУМСЙТ01/

На задней панели денситометра расположены: сетевой выключатель, вилка для подключения сетевого шнура, держатели с плавкими предохранителями номиналом 2 А, разъем CENTRONICS для подключения принтера и разъем RS 232 для подключения компьютера.

1 - денситометр сканирующий ДМ 2120;

2 - мобильный компьютер «АэВООК»

Рисунок 2 - Внешний вид денситометра с компьютером

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон измерений оптической плотности А составляет от 0 до 2 Б».

2 Пределы допускаемой абсолютной погрешности при измерении оптической плотности А составляют, Б:

4 Спектральный диапазон работы - от 400 до 800 нм с селекцией длин волн полупроводниковыми излучателями с характеристиками, указанными в таблице 1.

Таблица 1

Наименование характеристики

Значение

472, 635

Длина волны максимума излучения, нм

Примечание - По отдельному заказу в денситометр могут устанавливаться полупроводниковые излучатели с длинами волн максимума излучения, отличными от указанных в таблице, в пределах спектрального диапазона от 400 до 800 нм.

5 Максимальные размеры исследуемого образца - 150 х 150 мм.

6 Максимальная длина сканирования - 150 мм.

7 Размер щели сканирования составляет:

- в направлении сканирования - не более 0,3 мм;

- в направлении, перпендикулярном сканированию - не более 3,0 мм.

8 Время установления рабочего режима с момента включения денситометра в сеть - не более 20 минут.

9 Время непрерывной работы - не менее 8 ч.

10 Потребляемая мощность - не более В • А.

11 Габаритные размеры денситометра (длина х глубина х высота) - не более 300 х 150 х 325 мм.

12 Масса денситометра - не более 8,0 кг.

13 Денситометр может эксплуатироваться совместно со следующими периферийными устройствами:

- аппаратно русифицированным принтером (принтером с установленной кодовой страницей PC 866);

- компьютером класса IBM PC, имеющим последовательный интерфейс «RS 232» и оснащенным специализированным программным обеспечением.

14 Средняя наработка на отказ денситометра - не менее 3500 ч. Выходы из строя источников света (полупроводниковые излучатели) и предохранителей отказами не является.

15 Средний срок службы денситометра - не менее 5 лет при соблюдении правил эксплуатации, транспортирования и хранения, указанных в паспорте СОЛ 2.840.001 ПС.

Знак утверждения типа

Знак Утверждения типа наносится методом гравирования или сеткографии на передней панели денситометра, а также типографским способом на титульные листы эксплуатационной документации.

Для доиушитог

Комплектность

В комплект поставки денситометра входят изделия и документация, указанные в таблице 2.

Таблица 2

Примечания

1 При дополнительном заказе по согласованию с заказчиком возможна поставка в комплекте с денситометром следующих изделий:

- компьютер класса IBM PC, имеющий последовательный интерфейс «RS 232»;

- аппаратно русифицированный принтер (принтер с установленной кодовой страницей PC 866), например принтер Olivetti JP 190;

- кабель для подключения к принтеру (CENTRONICS);

- комплект принадлежностей для работы с ацетатцеллюлозной пленкой;

- комплект принадлежностей для работы с агарозой на пластиковой основе;

- комплект светофильтров КСС-03 СОЛ 2.700.004 для поверки денситометра сканирующего ДМ 2120.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

Технические условия ТУ РБ 14515311.010-99 «Денситометр сканирующий ДМ 2120».

МП.МН 527-2004 «Денситометр сканирующий ДМ 2120. Методика поверки».

Заключение

Денситометры сканирующие ДМ 2120 соответствуют требованиям ГОСТ 20790-93, ТУ РБ 14515311.010-99.

Межповерочный интервал - не более 12 месяцев (для денситометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025.
