Анализаторы агрегации тромбоцитов AP 2110

Назначение

Анализаторы агрегации тромбоцитов АР 2110 (в дальнейшем - агрегометры), предназначены для исследования агрегации тромбоцитов и других видов клеток турбидиметрическим методом путем непрерывного измерения изменений коэффициента светопропускания, происходящих в перемешиваемой и термостатируемой суспензии клеток после добавления индуктора агрегации, с выводом результатов измерения на встроенный индикатор, принтер, самописец или внешнюю ЭВМ.

Агрегометры могут быть использованы в лечебных и научно-исследовательских учреждениях системы здравоохранения для:

- диагностики наследственных, врожденных аномалий тромбоцитов;

- диагностики приобретенной патологии тромбоцитов гипо- и гиперагрегационного характера;

- оценки антиагрегационной эффективности фармакологических препаратов;

- подбора адекватной антиагрегатной терапии;

- оценки жизнеспособности тромбоцитарной массы при переливании крови.

Возможные области применения агрегометров - экология, биотехнология, ветеринария, химия, биохимия, фармакология, токсикология, клеточная биология и другие области, использующие фотометрические исследования.

Описание

В основу работы агрегометра положен принцип измерения изменяющегося во времени коэффициента пропускания исследуемого раствора. Происходящее в процессе агрегации тромбоцитов изменение коэффициента пропускания раствора характеризует физиологическую активность тромбоцитов.

Изменение оптических свойств исследуемого раствора в процессе агрегации тромбоцитов обусловлено уменьшением общей рассеивающей поверхности клеток в результате их склеивания друг с другом.

В зависимости от изменения коэффициента пропускания исследуемого раствора в кювете, изменяется величина светового потока, прошедшего через ра        опа

ет-

е-

дающего на фотоприемник измерительного канала. Ток фотоприемник ся электронной схемой и анализируется микропроцессором через пр ни, равные 1 с.

Это позволяет зарегистрировать изменения коэффициента пропускания исследуемого раствора во времени, рассчитать параметры агрегации и вывести результаты измерения на встроенный индикатор, принтер, самописец или внешнюю ЭВМ.

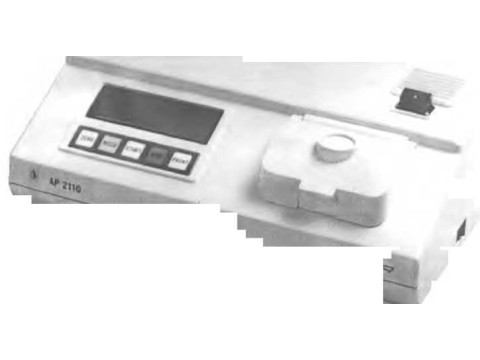

Внешний вид агрегометра приведен на рисунке 1.

Рисунок 1 - Внешний вид агрегометра

Конструктивно агрегометр выполнен в виде моноблока. На передней панели агрегометра расположен индикатор, на котором отображаются результаты измерений, а также режимы работы агрегометра. Под индикатором расположена клавиатура, с помощью которой производится управление режимами работы агрегометра.

Также со стороны передней панели расположено термостатируемое кюветное отделение, закрытое крышкой. Под кюветным отделением расположена электронная магнитная мешалка, обеспечивающая вращение магнитного якоря, опускаемого в кювету. Кюветное отделение обеспечивает установку в него круглых кювет диаметром 8 мм и длиной 45 мм, предназначенных для определения агрегационной активности тромбоцитов.

Со стороны верхней панели агрегометра установлен сменный блок светофильтров. При стандартной поставке в агрегометре установлен блок светофильтров с маркировкой "А".

На боковой стенке агрегометра расположен сетевой выключатель.

На задней панели агрегометра расположены: вилка для подключения сетевого шнура; держатели с плавкими вставками номиналом 2 А; регулятор «RECORDER V» для подстройки аналогового выхода под различные типы самописцев; разъем «CENTRONICS» для подключения принтера или самописца и разъем «RS 232» для подключения ПЭВМ.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон измерений коэффициента пропускания Т составляет от 1,0 до 100,0% с номинальной ступенью квантования 0,1 % (диапазон измерения от 0,1 до 1,0 % используется для ориентировочных измерений).

2 Пределы допускаемой абсолютной погрешности при измерении коэффициента пропускания Т составляют, %:

±1,0           при     1,0%<Т<5,0%;

±1,5             при     5,0 % <Т< 100,0 % .

3 Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности при измерении коэффициента пропускания Т составляют, %:

0,5             при     1,0%<Т<5,0%;

0,8               при     5,0 % <Т< 100,0 %.

4 Дрейф показаний, определяющий стабильность работы агрегометра - не более ±0,2 % в абсолютных единицах измерения коэффициента пропускания Т за 15 мин работы.

5 Температура термостатируемого кюветного отделения агрегометра в рабочих условиях эксплуатации - (37 ± 0,5) °C.

6 Время установления рабочего режима с момента включения агрегометра в сеть - не более 20 мин.

7 Время непрерывной работы - не менее 8 ч.

8 Питание агрегометра осуществляется от сети переменного тока напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

9 Потребляемая мощность - не более 60 В • А.

10 Габаритные размеры агрегометра (длина х глубина х высота) - не более 335 х 235 х 125 мм.

11 Масса агрегометра - не более 4,0 кг.

12 Агрегометр может эксплуатироваться совместно со следующими периферийными устройствами:

- аппаратно русифицированным принтером (принтером с установленной кодовой страницей PC 866) с системой команд HP Deskjet Plus (PCL-III);

- компьютером класса IBM PC, имеющим последовательный интерфейс «RS 232» и оснащенным специализированным программным обеспечением.

13 Средняя наработка на отказ агрегометра - не менее 3500 ч.

14 Средний срок службы агрегометра - не менее 5 лет при соблюдении правил эксплуатации, транспортирования и хранения, указанных в паспорте СОЛ 2.850.003 ПС.

Знак утверждения типа

Знак Утверждения типа наносится методом гравирования или сеткографии на передней панели агрегометра, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки агрегометра должны входить изделия и документация, указанные в таблице 1.

Таблица 1

Для

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

Технические условия ТУ РБ 14515311.005-95. «Анализатор агрегации тромбоцитов АР 2110».

МП.МН 36-2004 «Анализатор агрегации тромбоцитов АР 2110. Методика поверки».

Заключение

Анализаторы агрегации тромбоцитов АР 2110 соответствуют требованиям ГОСТ 20790-93, ТУ РБ 14515311.005-95.

Межповерочный интервал - не более 12 месяцев (для фотометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
