Автоматизированные информационно-измерительные системы управления технологическим процессом отпуска нефтепродуктов БЕР ЛИО (в дальнейшем -системы) предназначены для автоматизированного управления процессами при продаже топлива, в том числе сжиженного газа, на АЗС (АГЗС), обработки соответствующих управляющих воздействий, измерения и (или) транслирования информации о текущей отпущенной дозе топлива, поступающей от ТРК (ГРК), отпускаемой в топливные баки автомобилей за наличный и безналичный расчет с использованием электронных карт "Берлио".
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 0801 09 |
| Наименование | Автоматизированные информационно-измерительные системы управления технологическим процессом отпуска нефтепродуктов БЕРЛИО |
| Год регистрации | 2009 |
| Номер сертификата | 7764 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2014-05-26 |
| Получатель сертификата | НП ООО "Берлио", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НП ООО "Берлио"
Адрес: ул. Быховская, 55, г. Минск, 22007
Контакты: (017)213-10-81, 213-10-82 / berlio@berlio.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 633-99 и МРБ МП. 1556-2006 |
Поверители
Скачать
|
Описание типа РБ 03 23 0801 09 [1999-03-15]
rb-03-23-0801-09_1999-03-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 0801 09 [2001-12-07]
rb-03-23-0801-09_2001-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 0801 09 [2006-10-04]
rb-03-23-0801-09_2006-10-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 0801 09 [2009-11-27]
rb-03-23-0801-09_2009-11-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 0801 09 [2013-12-02]
rb-03-23-0801-09_2013-12-02.pdf
|
Скачать |
Описание типа
Назначение
Автоматизированные информационно-измерительные системы управления технологическим процессом отпуска нефтепродуктов БЕР ЛИО (в дальнейшем -системы) предназначены для автоматизированного управления процессами при продаже топлива, в том числе сжиженного газа, на АЗС (АГЗС), обработки соответствующих управляющих воздействий, измерения и (или) транслирования информации о текущей отпущенной дозе топлива, поступающей от ТРК (ГРК), отпускаемой в топливные баки автомобилей за наличный и безналичный расчет с использованием электронных карт "Берлио".
Область применения - автозаправочные (АЗС) и автогазозаправочные (АГЗС) станции.
Описание
Система обеспечивает считывание измерительной информации, обработку электрических сигналов и генерирование управляющих и реагирующих воздействий.
Устройства и соответствующее программное обеспечение, входящие в состав системы, осуществляют управление ТРК (ГРК), согласно протоколу обмена установленного в электронной части ТРК (ГРК) при помощи интерфейсных сигналов и команд.
В состав системы входят:
- блок управления топливораздаточными (газораздаточными) колонками (БУ);
- устройство считывания электронных карт (СУ);
- адаптер универсальный;
- пакет прикладных программ «АРМ оператора АЗС»; ffy
Схема пломбировки системы от несанкционированного досту пашр^ведеда-в )| приложении к Описанию типа.

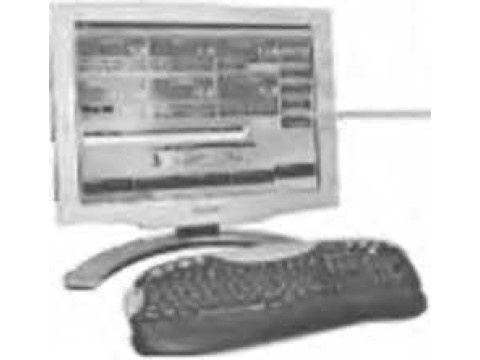

Рисунок 1 - автоматизированная информационно-измерительная система управления технологическим процессом отпуска нефтепродуктов БЕРЛИО совместно с топливораздаточной (газораздаточной) колонкой
