Прицепы-цистерны ПЦ-8
| Номер в ГРСИ РФ: | РБ 03 07 3210 08 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Прицепы-цистерны ПЦ-8 предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3210 08 |
| Наименование | Прицепы-цистерны ПЦ-8 |
| Год регистрации | 2008 |
| Номер сертификата | 7770 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2013-04-15 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97 |
Поверители
Скачать
|
Описание типа РБ 03 07 3210 08 [2013-12-03]
rb-03-07-3210-08_2013-12-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3210 08 [2007-03-15]
rb-03-07-3210-08_2007-03-15.pdf
|
Скачать |
Описание типа
Назначение
Прицепы-цистерны ПЦ-8 предназначены для транспортирования жидких нефтепродуктов с плотностью не более 860 кг/м3.
Область применения - нефтебазы и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Прицеп-цистерна ПЦ-8 представляет собой цистерну овальной формы, установленную на прицепе МАЗ-892600-02.
В зависимости от количества секций прицеп-цистерна изготавливается в двух исполнениях: ПЦ-8/1 односекционный, ПЦ-8/2 - двухсекционный и в зависимости от материала цистерны: из нержавеющей стали 12Х18Н10Т ГОСТ 5582 (ПЦ-8/1-н/ж, ПЦ-8/2-н/ж) и из низколегированной стали 09Г2С ГОСТ 19281 (ПЦ-8/1, ПЦ-8/2).
Каждая секция цистерны имеет горловину, которая закрывается крышкой, на которой расположены наливной люк и дыхательный клапан. В горловине каждой секции установлен указатель уровня налива. Внутри односекционной цистерны имеются поперечные волнорезы для гашения гидравлических ударов. Каждая секция оборудована донным клапаном, предохраняющим от пролива нефтепродукта в аварийной ситуации, трубопроводом для слива продукта. Прицеп-цистерна оборудован технологическим шкафом в котором размещен блок пневмоуправления донными клапанами и системой отвода паров; лестницей для подъема на площадку обслуживания наверху цистерны, устройствами для снятия статического электричества.
Дицгмеагоа
Цистерна окрашена в оранжевый цвет, на боковых сторонах и заднем днище нанесена надпись "Огнеопасно" черного цвета. На боковых сторонах каждой секции и на заднем днище цистерны нанесены знаки опасности, соответствующие перевозимому грузу - 3 класс опасности согласно "Правилам по обеспечению безопасной перевозки опасных грузов автомобильным транспортом в Республике Беларусь".
На прицепе МАЗ-892600-02 крепится маркировочная табличка, на которой указаны: наименование изготовителя, номер Одобрения типа транспортного средства, идентификационный номер изделия, полная масса изделия, распределение полной массы по осям прицепа.
На переднем днище цистерны установлена фирменная табличка, содержащая данные: наименование и товарный знак предприятия-изготовителя, наименование изделия, вместимость в м3, обозначение технических условий, заводской номер изделия, дата изготовления, знак Государственного реестра Республики Беларусь согласно СТБ 8001, надпись "Зроблена у БеларусГ, знак соответствия согласно ТКП 5.1.08.
На горловине каждой секции со стороны площадки обслуживания закреплена с помощью алюминиевых заклепок идентификационная пластина из цветного металла на которой ударным способом нанесена вместимость секции.
Схема пломбировки прицепов-цистерн от несанкционированного доступа с указанием места нанесения Государственного поверительного клейма приведена в Приложении 1.

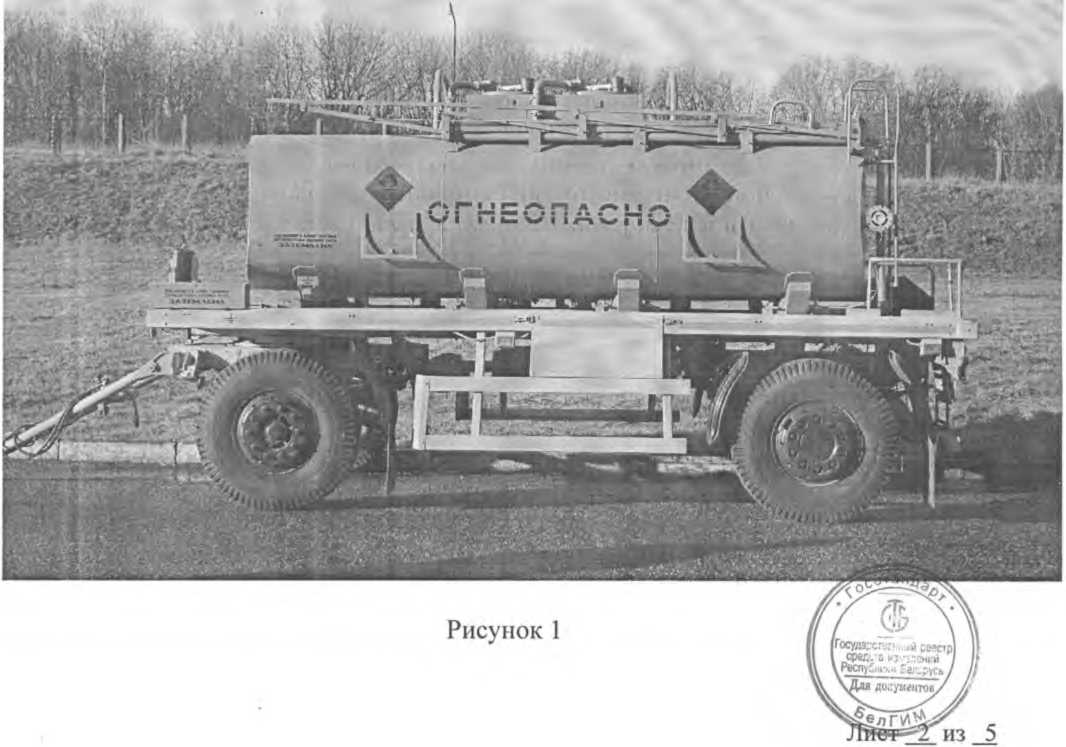

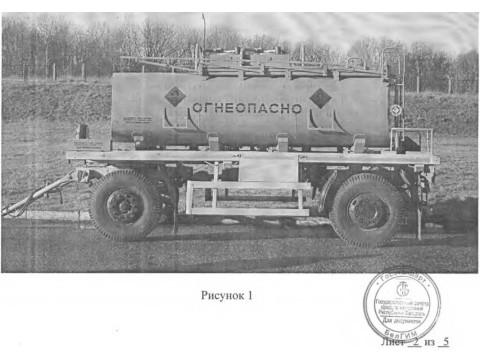

Общий вид прицепов-цистерн приведен на рисунке 1.
Основные технические и метрологические характеристики
|
Наименование параметра, характеристики |
ПЦ-8/1 |
ПЦ-8/2 |
|
Номинальная вместимость прицепов-цистерн, м3 |
< |
$ |
|
Количество секций |
1 |
2 |
|
Номинальная вместимость каждой секции, м3 |
8 |
4; 4 |
|
Относительная погрешность вместимости цистерны, секций от номинальной, %, не более |
±0,5 | |
|
Коэффициент заполнения цистерн, секций, не более |
0,98 | |
|
Габаритные размеры прицепов-цистерн, мм, не более |
7800x2550x3200 | |
|
Габаритные размеры цистерн, мм, не более |
4508x1810x1165 | |
|
Показатели масс Снаряженная масса, кг, не более Распределение снаряженной массы, кг, не более: - на переднюю ось - на заднюю тележку Масса перевозимого груза, кг, не более Полная масса, кг, не более Распределение полной массы, кг, не более - на переднюю ось - на заднюю ось |
5120 2560 2560 6880 12000 6000 6000 | |
|
Средний срок службы |
10 лет (материал цистерны 09Г2С ГОСТ19281-89) 12 лет (материал цистерны 12Х19Н10Т ГОСТ 5582-75) | |
|
Климатическое исполнение по ГОСТ 15150-69, °C |
У1 (от минус 35 до плюс 40) | |
Знак Государственного реестра
Знак Государственного реестра наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку методом шелкографии.
[Государственный реестр] I средств измерений / \ Республики Беларусь / \Для документов/
Комплектность
В комплект поставки прицепов-цистерн входит:
- прицеп-цистерна ПЦ-8 в сборе;
- руководство по эксплуатации прицепа-цистерны;
- комплект запасных частей;
- комплект инструмента и принадлежностей;
- паспорт (согласно СТБ 8007) на прицеп-цистерну;
- руководство по эксплуатации прицепа МАЗ-892600-02;
- эксплуатационная документация на комплектующие изделия.
Технические документы
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов". Типы, параметры и общие технические требования.
ТУ BY 500013376.053-2007 "Прицепы-цистерны ПЦ-8". Технические условия.
СТБ 8007-97 "Автоцистерны калиброванные". Методика поверки.
Заключение
Прицепы-цистерны ПЦ-8 соответствуют требованиям технических условий ТУ BY 500013376.053-2007, ГОСТ 27352-87.
Межповерочный интервал - 24 месяца.
Научно-исследовательский испытательный центр БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13, Аттестат аккредитации № BY 112.02.1.0.0025
