Полуприцепы-цистерны модели 964842, 964843, 964844, 964847, 964848, 964849, 96484А, 96484В, 96484D, 96484Е
| Номер в ГРСИ РФ: | РБ 03 07 4981 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ", г. Чебоксары |
|
Описание типа РБ 03 07 4981 12 [2012-12-04]
rb-03-07-4981-12_2012-12-04.pdf
|
Скачать |
Полуприцепы-цистерны модели 964842, 964843, 964844, 964847,964848, 964849, 96484А, 96484В, 96484D, 96484Е являются мерами полной вместимости и предназначены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10 кН (ЮОООкгс) и более, а также кратковременного хранения светлых нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4981 12 |
| Наименование | Полуприцепы-цистерны модели 964842, 964843, 964844, 964847, 964848, 964849, 96484А, 96484В, 96484D, 96484Е |
| Год регистрации | 2012 |
| Номер сертификата | 8156 |
| Дата регистрации | 2012-10-30 |
| Срок действия | 2017-06-26 |
| Получатель сертификата | ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ", г. Чебоксары, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ"
Адрес: ул. Ярославская, 76, 428000, г. Чебоксары
Контакты: (8352)62-55-06 / 62-26-38
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
| Признание поверки | Первичная при выпуске из производства: Чувашский ЦСМ (номер реестра - №044, шифр поверительного клейма - АР)(НТК №10-12). |
Поверители
Скачать
|
Описание типа РБ 03 07 4981 12 [2012-12-04]
rb-03-07-4981-12_2012-12-04.pdf
|
Скачать |
Описание типа
Назначение
Полуприцепы-цистерны модели 964842, 964843, 964844, 964847,964848, 964849, 96484А, 96484В, 96484D, 96484Е являются мерами полной вместимости и предназначены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10 кН (ЮОООкгс) и более, а также кратковременного хранения светлых нефтепродуктов.
Описание
Полуприцепы - цистерны безрамной конструкции и состоят из следующих основных частей:
• цистерны;
• опорного устройства;
• подвески и осей;
• тормозного управления;
• электрооборудования;
• противопожарных средств;
• технологического оборудования.
Полуприцепы-цистерны модели 964842,944843 изготовлены из алюминиевого листа марки Амг5 ГОСТ 21631-76.
Полуприцепы-цистерны 964844, 964847, 964848, 964849, 96484А, 96484В, 96484Д, 96484Е изготовлены из стали марки 09Г2С ГОСТ 19281-89.
Цистерна представляет сварную емкость цилиндрической формы переменного сечения, состоящую из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные отсеки. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны.
К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямоугольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрываемое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
♦ дыхательный клапан;
• патрубок для отвода паров нефтепродуктов с огнепреградителем;
• датчик предельного уровня наполнения.
На внутренней стороне стенки горловин установлены указатели уровня наполнения.
В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предназначенные для установки донных клапанов.
В средней части цистерны приварены кронштейны для установки опорного устройства и установлен ящик технологического оборудования и одновременно служащий боковой защитой полуприцепов-цистерн.
На полуприцепы-цистерны установлены ящик с песком и ящики огнетушителей.
Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, предназначенная для проведения технологических операций по наливу (сливу), а также технического обслуживания полуприцепов-цистерн.
Подвеска включает в себя шесть четверть эллиптических двухлистовых рессор, являющихся одновременно опорами для шести пневмобаллонов подвески и шесть кронштейнов, воспринимающих поперечные и вертикальные силы, передающиеся от осей полуприцепов-
цистерн через рессоры. Соединение рессоры и балки оси имеет U- образную форму и при поперечном нагружении выполняет функцию стабилизатора, противодействуя боковому наклону цистерны.
Полуприцепы-цистерны оборудованы рабочей и стояночной тормозными системами, выполненными по двухпроводной схеме. Привод тормозных механизмов - пневматический.
Электрооборудование полуприцепов-цистерн включает в себя следующие элементы:
- две семиклеммовые розетки;
- жгуты проводов для подключения элементов системы освещения и сигнализации;
- два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
- два фонаря полного габарита на гибкой основе;
- два передних габаритных фонаря;
- восемь боковых габаритных фонарей, совмещенных с оранжевыми световозвращателями Е6;
- два передних световозвращателя белого цвета;
- задний знак - длинномерное транспортное средство.

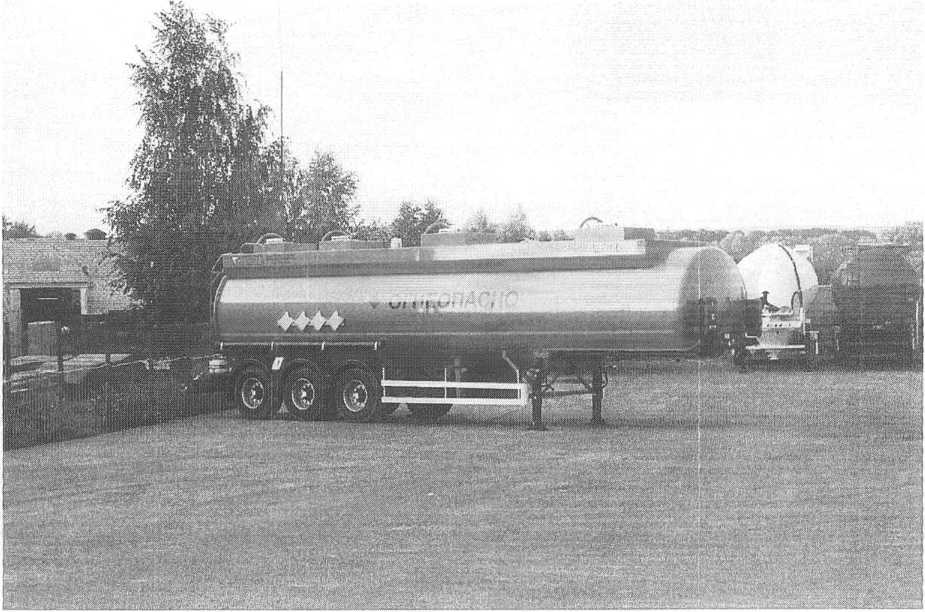

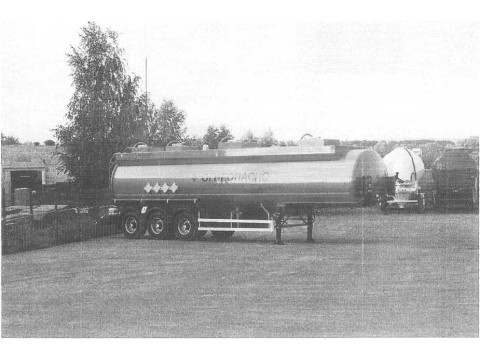

Рисунок 1 - Общий вид полуприцепов - цистерн

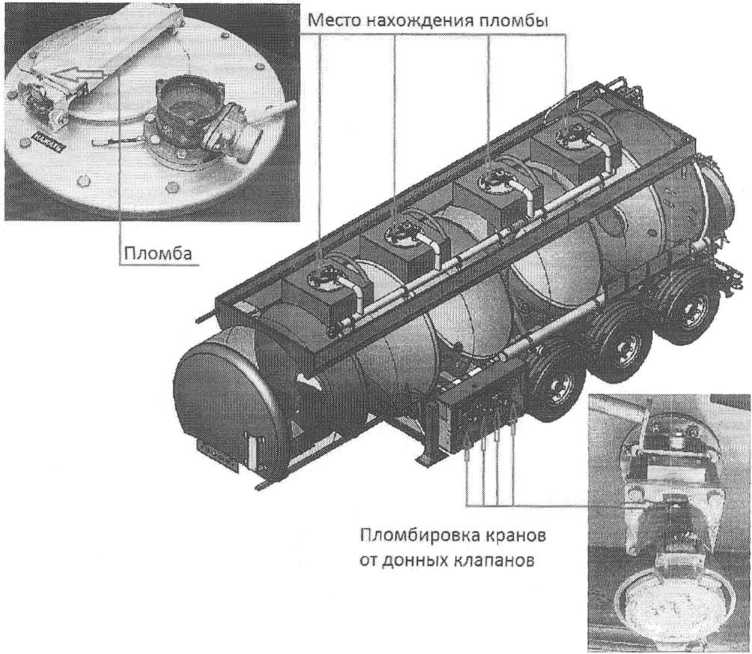

Рисунок 2 - Места пломбирования полуприцепов-цистерн
Местами пломбирования являются:
• крышки горловин (количество горловин зависит от варианта исполнения);
• донные клапана (количество клапанов зависит от варианта исполнения). Пломбируются с помощью свинцовых пломб и проволоки.
Технические характеристики
|
Г " "■■'' |
964842 |
964843 |
964844 |
964847 |
964848 |
|
Номинальная вместимость цистерны, м3(л) |
22^0,640 (32ООО±640) |
2 ^±0,760 (38ООСГ760) |
2$±0,500 (25ООО±500) |
2 $ ±0,700 (35ООО±700) |
,о*0.760 (38OOO4760) |
|
Количество отсеков |
4 |
5 |
4 |
4 |
5 |
|
Номинальная вместимость отсеков, м3(л) отсек 1 отсек 2 отсек 3 отсек 4 отсек 5 |
8,9±0>178 (8900±178) 6,6±0’132 (6600±132) $ п±0,176 (8800±176) •у у±0,154 ’(7700±154) |
8,8±0176 (8900±176) 2 q±0,144 ’(7200±|44) 6,7*0.134 (6700*134) 8,5±0’170 (85ОО±|70) 6,8±0Д36 (68004136) |
у $±0,156 ’(7800±156) у q±0,140 ’(7000±,4°) 5 I ±0,102 ’(51OOil02) $ । ±0,102 (51ОО±102) |
8,8±0'176 (8800±|76) 8,9±0,178 (8900±|78) g#0478 (8900±|78) 4±0.16S (8400±|68) |
8j8*0J76 (8900±176) (7200il44) у±0,134 (6700±|34) 8 5±0J70 (8500±,7°) 6,8±0’136 (6800±136) |
|
Масса в снаряженном состоянии, кг, не более |
5400 |
6100 |
7200 |
8200 |
9000 |
|
Полная масса, кг, не более |
32000 |
37640 |
28700 |
37250 |
41680 |
|
Габаритные размеры, мм, не более |
10500x2550 х4000 |
11500x2550 х4000 |
10500x2550 х4000 |
10700x2550 х4000 |
11300x2550 х4000 |
|
964849 |
96484А |
96484В |
96484D |
96484Е | |
|
Номинальная вместимость цистерны, м3 (л) |
2^*0,460 (23ООО±46о) |
^q±0 ,600 (ЗОООО4600) |
25±О'500 (25ООО±5о°) |
4О±0’800 (4ОООО±800) |
2^5*0,900 (45ООО±900) |
|
Количество отсеков |
3 |
4 |
3 |
5 |
5 |
|
Номинальная вместимость отсеков, м3 (л) отсек 1 отсек 2 отсек 3 отсек 4 отсек 5 |
у у*0,154 ’ (7700±i54) У 2*0,144 ’ (72оо±]44) g 1 ±0,162 ’ (8100±162) |
g 0*0,178 ’(«900±1’8) 6,6±0132 (6600±132) б,8±0'136 (6800±|эб) у 7*0,154 ’(7700±154) |
156 ’(78004156) У 2*0,144 ’(72004144) 10*0,2 00 (10000±2°°) |
8,9±0J7S (8900*178) у 5*0,150 ’(75ОО±150) у 5*0,150 ’(7500±|3°) 8,6±0’172 (8600*172) у 5*0,150 ’(7500±1SO) |
0 q±0, 180 (9000я”’) у QdrO^J 40 (7OOOi140) 9,О±ол&° (9Ооо±180) 8,О*0’160 (8000±16°) 12*0,240 (12000±24°) |
|
Масса в снаряженном состоянии, кг, не более |
6500 |
6700 |
6900 |
9500 |
9500 |
|
Полная масса, кг, не более |
26300 |
32500 |
28400 |
43900 |
48200 |
|
Габаритные размеры, мм, не более |
8000x2550 х4000 |
9300x2550 х4000 |
9100x2550 х4000 |
12000x2550 х4000 |
13200x2550 х4000 |
Пределы допускаемой относительной погрешности ППЦ, %,
не более
Изменение вместимости до указателя уровня за счет образования воздушных мешков в верхней части цистерны, % от номинальной вместимости, не более
Запасной объем для температурного расширения жидкости, % от
: номинальной вместимости, не менее
Остаток жидкости в ПГЩ после его слива самотеком на горизонтальной площадке, % от номинальной вместимости, не более
Условия эксплуатации:
температура окружающего воздуха, °C
от минус 40 до плюс 45 до 80
от 86 до 107
20000
10
относительная влажность окружающего воздуха, %
атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Средний срок службы ППЦ, лет, не менее
Знак утверждения типа
наносится на фирменную табличку, расположенную в передней части полуприцепов-цистерн ударным методом, на титульные листы руководства по эксплуатации и формуляра в нижней части по центру - типографским способом.
Комплектность
В комплект поставки входят:
|
Полуприцеп-цистерна |
1 шт |
|
Рукав напорно-всасывающий Ду 80 с соединительной арматурой |
2 шт |
|
Противооткатный упор |
2 шт |
|
Огнетушитель ОП-4 |
1 шт |
|
Ключ для ящика технологического оборудования |
2 шт |
|
Формуляр |
1 экз |
|
Руководство по эксплуатации |
1 экз |
|
Документация на комплектующие изделия |
1 комплект |
Поверка
осуществляетя по документу ГОСТ Р 8.569-98 “ГСП. Автоцистерны для жидких нефтепродуктов. Методика поверки”.
Основные средства поверки:
• весы KES3000, НПВ 3000кг, ц.д. 0,1 кг 3000кг;
• мерники эталонные 2-го разряда вместимостью 5, 10, 50, 100 л по ТУ 50.502-91;
• цилиндр мерный стеклянный 1000 мл по ГОСТ 1770-74;
• термометр цифровой ТК-5.01М диапазон измерения температуры от минус 50 °C до плюс 200 °C, ц.д. 0,1 °C.
Допускается применение других средств измерений с техническими характеристиками, не уступающим указанным, поверенных в установленном порядке.
Сведения о методах измерений
Сведения о методах измерения содержаться в руководстве по эксплуатации. 4977.01.040-0000 РЭ.
Нормативные документы
1. Технический регламент о безопасности колесных транспортных средств (утвержденный постановлением Правительства РФ от 10 сентября 2009г. № 720), ( с изменениями от 10 сентября 2010г.).
2. ГОСТ Р 50913-96 ''Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования”
3. ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.
4. ТУ 4525-002-05444977-2011-1. Полуприцепы-цистерны моделей 964842, 964843, 964844. 964847, 964848, 964849, 96484А, 96484В, 96484Д, 96484Е, Технические условия.
Рекомендации к применению
измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
