Прицепы-цистерны ПЦ-14
| Номер в ГРСИ РФ: | РБ 03 07 5026 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Прицепы-цистерны ПЦ-14 (далее по тексту - прицепы-цистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов с плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5026 12 |
| Наименование | Прицепы-цистерны ПЦ-14 |
| Год регистрации | 2012 |
| Номер сертификата | 8235 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2017-12-27 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 5026 12 [2016-04-29]
rb-03-07-5026-12_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5026 12 [2013-05-03]
rb-03-07-5026-12_2013-05-03.pdf
|
Скачать |
Описание типа
Назначение
Прицепы-цистерны ПЦ-14 (далее по тексту - прицепы-цистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов с плотностью не более 860 кг/м3.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Прицепы-цистерны состоят из ходовой части (осей с колесами и ступицами, сцепного устройства, подвески, тормозной системы, электрооборудования) и цистерны с технологическим оборудованием.
Прицепы-цистерны изготавливают в зависимости от количества секций и их вместимости следующих модификаций: ПЦ-14/2-А и ПЦ-14/3-Б.
Цистерны имеют овальную форму, установлены на опорах, которые крепятся к передним и задним тележкам прицепов-цистерн болтовыми соединениями.
Прицепы-цистерны имеют исполнения в зависимости от материала цистерны: из коррозионно-стойкой стали (ПЦ-14/2-А-н/ж, ПЦ-14/З-Б-н/ж,) и из низколегированной стали 09Г2С (ПЦ-14/2-А, ПЦ-14/3-Б).
Цистерна состоит из обечайки, двух днищ, горловин, сборника проливов, перегородок.
По классификации ГОСТ 31286 прицепы-цистерны относятся к транспортным средствам категории Од.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерны оборудованы:
- донными клапанами, трубопроводами с запорной арматурой;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и лючки для налива и контроля уровня налива;
- системой отвода паров, состоящей из: устройства дыхательного, клапана отвода паров, коллектора сбора паров, переходника с крышкой;
- оборудованием для нижнего налива (по требованию заказчика);
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси (по требованию заказчика);
- слив нефтепродуктов посторонним насосом;
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

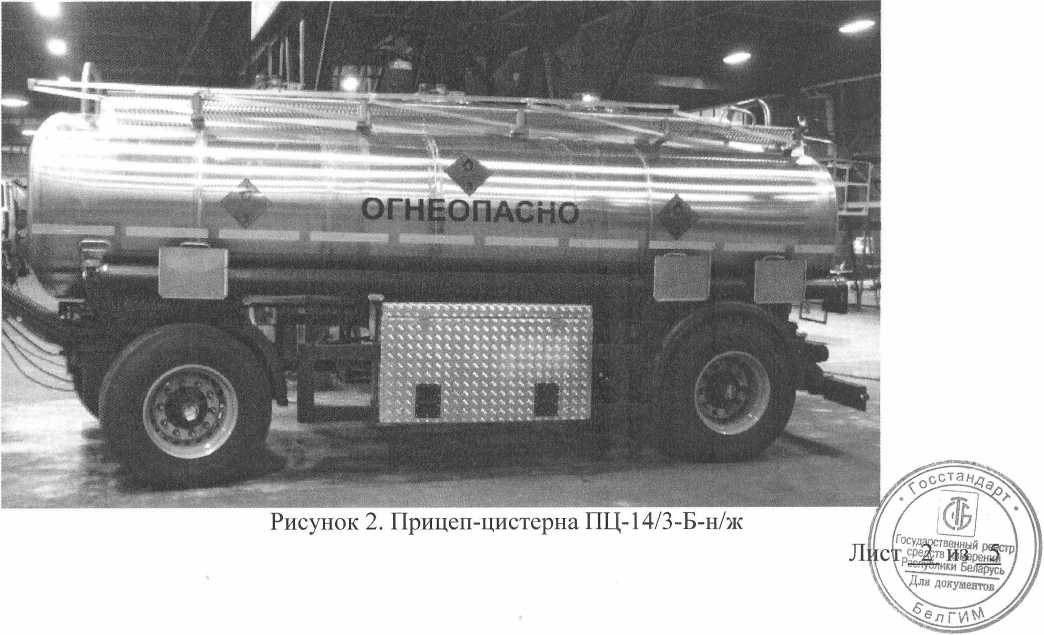

Общий вид прицепов-цистерн приведен на рисунке 1 и 2.
Схема пломбировки цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А

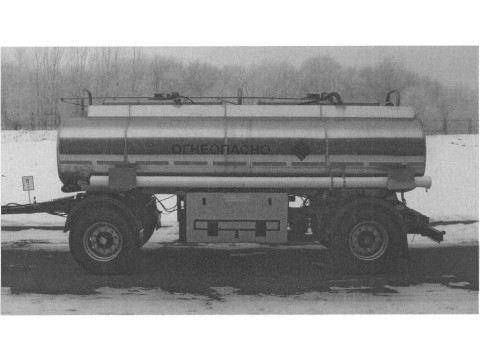

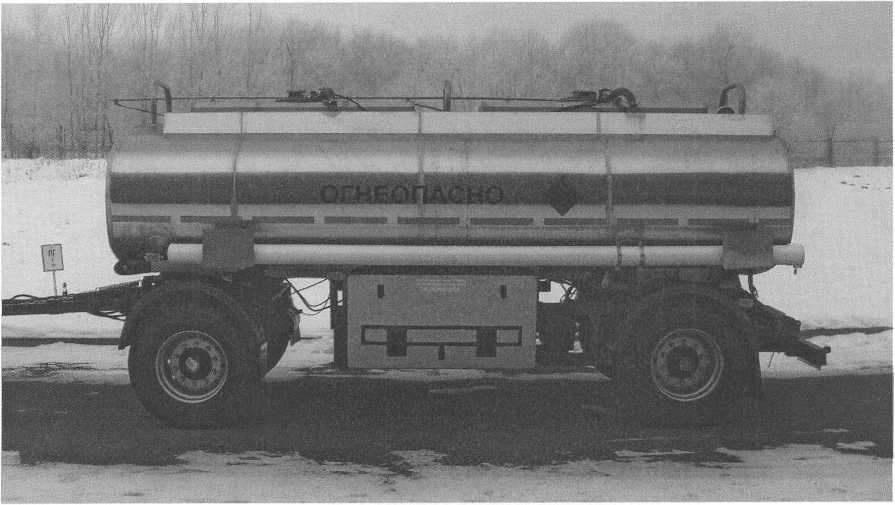

Рисунок 1. Прицеп-цистерна ПЦ-14/2-А-н/ж
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
Номинальная вместимость прицепов-цистерн (допускаемый предел отклонения вместимости ± 3 %), м3 |
14 | |
|
Количество секций |
2 |
3 |
|
Номинальная вместимость секций, м3: - 1 секция - II секция - III секция |
А 7 7 |
Б 5 4 5 |
|
Относительная погрешность вместимости цистерны и секций от номинальной (указанная на идентификационной пластине), %, не более |
±0,5 | |
|
Габаритные размеры прицепа-цистерны, мм, не более - длина - ширина - высота |
8000 2550 3050 | |
|
Габаритные размеры цистерн, мм. Предельные отклонения согласно КД - длина - ширина - высота |
5600 2258 1980 | |
|
Снаряженная масса, кг, не более |
4800 | |
|
Полная масса, кг, не более |
17000 | |
|
Коэффициент заполнения цистерн, секций, не более |
0,97 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом гравирования.
Комплектность
В комплект поставки прицепа-цистерны входит:
- прицеп-цистерна в сборе;
- паспорт, руководство по эксплуатации на прицеп-цистерну;
- комплект запасных частей;
- комплект инструмента и принадлежностей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ТУ BY 500013376.088-2012 «Прицепы-цистерны ПЦ-14. Технические условия».
СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки ».
ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».
Заключение
Прицепы-цистерны ПЦ-14 соответствуют требованиям ТУ BY 500013376.088-2012, ГОСТ 27352-87.
Межповерочный интервал - 24 месяца (для прицепов-цистерн, применяемых в сфере законодательной метрологии).
Отдел метрологии
республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»
230003, г. Гродно, пр-т Космонавтов, 56, тел.77-01-00, факс 64-31-41;
тел.75-59-78, факс 75-61-93
Аттестат аккредитации № BY / 112 02.6.0.0004 от 24.10.2008г.
