Полуприцепы-цистерны NCP

Назначение

Полуприцепы-цистерны NCP представляют собой транспортные меры полной вместимости предназначенные для перевозки жидких нефтепродуктов плотностью не более 850 кг/м3.

Полуприцепы-цистерны NCP применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.

Описание

Полуприцеп-цистерна NCP является базовой моделью имеющей четыре модификации: NCP-31, NCP-33, NCP-36 и NCP-37. Полуприцеп-цистерна NCP изготовлена из алюминиевого сплава.

Полуприцеп-цистерна NCP-31 имеет, в зависимости от заказа, от 2 до 5 изолированных друг от друга секции овальной (чемоданной) формы с общей номинальной вместимостью 31 м3.

Полуприцеп-цистерна NCP-33 имеет, в зависимости от заказа, от 2 до 5 изолированных друг от друга секции овальной (чемоданной) формы с общей номинальной вместимостью 33 м3.

Полуприцеп-цистерна NCP-36 имеет, в зависимости от заказа, от 2 до 6 изолированных друг от друга секции овальной (чемоданной) формы с общей номинальной вместимостью 36 м3.

Полуприцеп-цистерна NCP-37 имеет, в зависимости от заказа, от 4 до 6 изолированных друг от друга секции цилиндрической формы с_&бщей номинальной вместимостью 37 м3.

Стандартное оборудование полуприцепа-цистерны позволяет^вьбУЬлнктъ следующие операции:

- верхний налив нефтепродуктов в цистерну;

- нижний налив нефтепродуктов в цистерну с рекуперацией паровоздушной смеси;

- слив нефтепродуктов самотеком из цистерны с или без рекуперации паровоздушной смеси.

Каждая секция полуприцепов-цистерн NCP-31, NCP-33, NCP-36 и NCP-37 оборудована:

- крышкой люка;

- донным клапаном с пневмоуправлением;

- клапаном отвода испарений с пневмоуправлением;

- волнорезом (при номинальной вместимости секции более 7,5 м3);

- дыхательным клапаном с огневым предохранителем;

- датчиком защиты от переполнения.

В горловине каждой секции установлен указатель уровня налива с воздухоотводящим устройством. В нижней части полуприцеп-цистерна оборудована индивидуальной, для каждой секции, системой коммуникаций по наполнению и сливу нефтепродуктов.

Также полуприцепы-цистерны NCP оборудованы:

- лестницей с рабочей площадкой;

- отсеками для сливных шлангов;

- огнетушителями - 2 шт;

- лебёдкой для запасного колеса;

- ящиком для инструмента;

- комплектом ключей для осей;

- лентой заземления при движении;

- идентификационными таблицами - 2 шт;

- барабаном с проводником для заземления при сливе-наливе нефтепродуктов.

По отдельному заказу полуприцеп-цистерна может комплектоваться:

- топливным насосом для разгрузки топлива;

- расходомером (подлежит отдельному метрологическому контролю);

жидкостным указателем уровня продольного и поперечного положения полуприцепа-цистерны.

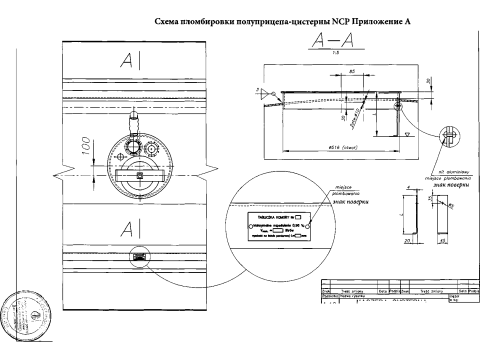

Схема пломбирования полуприцепа-цистерны приведена в приложении А.

Фотографии внешнего вида полуприцепов-цистерн модификации NCP-31, NCP-33, NCP-36 и NCP-37 приведены в Приложении Б.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики полуприцепов-цистерн сведены в таблицу 1.

Таблица 1

форма поперечного сечения

число отсеков_______________________

номинальная вместимость секции, дм3 Коэффициент заполнения цистерны, не более______________________________

Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более Относительная погрешность определения действительной вместимости цистерны и секций, не более______________________________

Габаритные размеры полуприцепа-цистерны (длина х ширина х высота) , мм________________________

Масса снаряженного транспортного средства, кг___________________________

Масса перевозимого груза, не более, кг Технически допустимая полная масса полуприцепа-цистерны, кг___________

9. Распределение полной массы, не более, кг:

- на седельное устройство тягача

- на тележку ( на каждую ось)________

'"Диапазон рабочих температур °C

vX-----------------------

редкий срок эксплуатации, лет

/>> /

овальная (чемоданная)

_______________от 2 до 5__от 2 до 6 от 4 000 до 27 000 | от 5 000 до 28 000 от 4 000 до 31 000

0,96

0,15 % номинальной вместимости

±0,5 % номинальной вместимости

34000

10000

8000

от - 20 до + 50

20

цилиндрическая от 4 до 6 от 4 000 до 11 000

11425x2500x3407

5500-6000 от 2800 до 28500

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак утверждения типа наносится на титульный лист руководства по эксплуатации полуприцепа-цистерны типографским способом и на маркировочную табличку полуприцепа-цистерны методом гравирования.

Комплектность

Полуприцеп-цистерна в базовой комплектации в соответствии с паспортом цистерны.

В комплект поставки входят:

- паспорт на полуприцеп-цистерну;

- руководство по эксплуатации;

- комплект инструмента и принадлежностей.

Примечание: по отдельной заявке заказчика полуприцеп-цистерна может комплектоваться:

- топливным насосом для разгрузки топлива;

- расходомером (подлежит отдельному метрологическому контролю);

- жидкостным указателем уровня продольного и поперечного положения полуприцепа-цистерны.

Поверка

Поверку осуществляют в соответствии с СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки».

Поверка полуприцепов-цистерн, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления (межповерочный интервал не более 24 месяцев).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- техническая документация завода-изготовителя;

- СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки»;

- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».

Заключение

Полуприцепы-цистерны NCP соответствуют требованиям технической документации завода-изготовителя «ВС-LDS Bobkiewicz, Cholewinski Sp. J.», Республика Польша и ГОСТ 27352-87.

Центр испытаний средств измерений РУП «Брестский центр стандартизации, метрологии и сертификации». 224001, г. Брест, ул. Кижеватова, 10/1,

тел. 8*(0162) 28-13-09, факс 8*(0162) 28-56-08 csm@brest.by

Аттестат аккредитации BY/112 02.6.0001 от 15.06.2007 г.
