Полуприцепы-цистерны ГРАЗ-ППЦ-29,0; ГРАЗ-ППЦ-31,0; ГРАЗ-ППЦ-42,0

Назначение

Полуприцепы-цистерны ГРАЗ-ППЦ-29,0, ГРАЗ-ППЦ-31,0, ГРАЗ-ППЦ-42,0 (далее -цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Принцип работы цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Цистерны представляют собой сварной корпус, имеющий поперечное сечение в форме «чемодана», «эллипса» или «круга». Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Горловины отсеков круглой, квадратной или прямоугольной формы с установленными указателями уровня налива из стального угольника.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие;

- насос и датчик уровня по дополнительному заказу.

Рама цистерны соединена с корпусом болтовым соединением и является связующим звеном между корпусом цистерны и осями.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

В зависимости от материала (алюминиевый сплав или сталь) цистерны имеют варианты исполнения Ml и М2.

В зависимости от конструкции и размера горловин и места расположения планки указателя уровня налива цистерны имеют варианты исполнения Г1 и Г2. В исполнении Г1 планка указателя уровня налива находится в полости горловины, а в исполнении Г2 в полости цистерны.

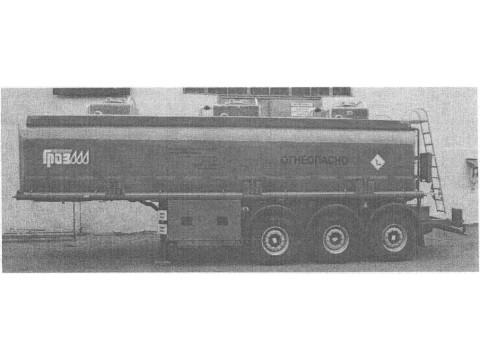

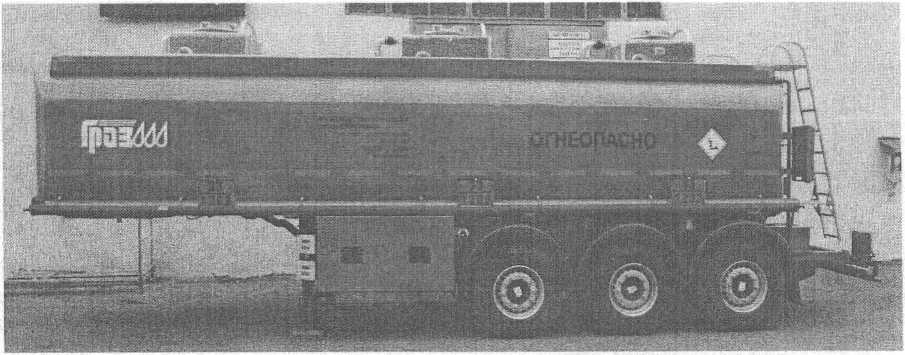

Фото 1. Общий вид полуприцепа-цистерны ГРАЗ-ППЦ-31,0 М1Г1

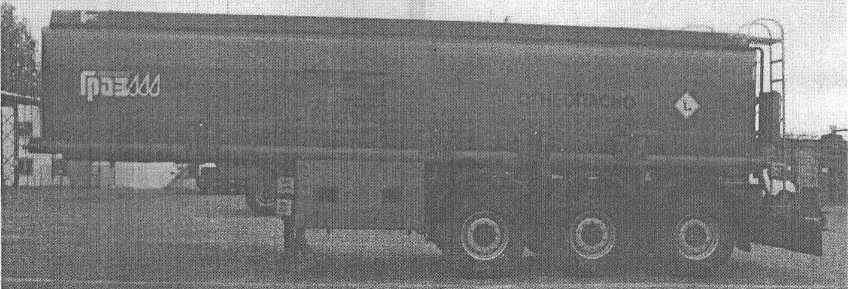

Фото 2. Общий вид полуприцепа-цистерны ГРАЗ-ППЦ-31,0 М2Г2

Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека, и удостоверяется оттиском поверительного клейма. На рисунке 1 приведено обозначение места расположения маркировочной таблички и заклепки для нанесения оттиска поверительного клейма.

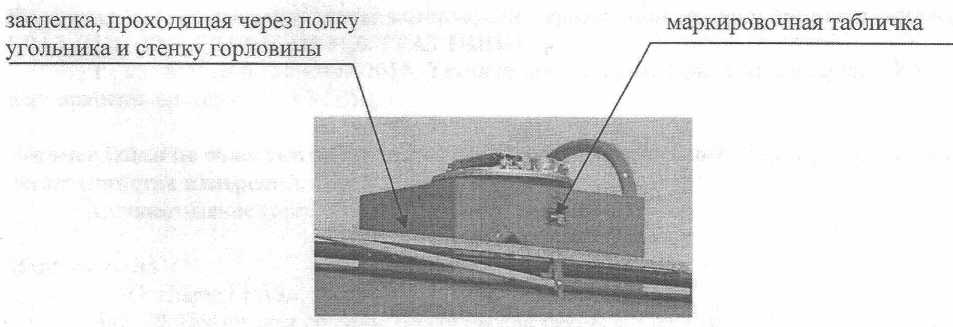

Рисунок 1. Обозначение места для нанесения оттиска поверительного клейма.

Технические характеристики

Основные характеристики приведены в таблице 1.

Таблица 1

Пределы допускаемой относительной погрешности при измерении объема ± 0,4% Температура окружающей среды при эксплуатации от минус 40 до плюс 50°С

Знак утверждения типа

наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

В комплект поставки цистерн входят:

- ГРАЗ-ППЦ- 1 шт.;

- запасные части, инструменты и принадлежности (в соответствии с формуляром) - 1 комплект;

- руководство по эксплуатации - 1 шт.;

- формуляр - 1 шт.

Поверка

осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»;

Основные средства поверки:

- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;

- эталонные мерники 2-го разряда вместимостью 200,500,1000,2000,5000 дм3.

Сведения о методах измерений

Методика измерений в руководстве по эксплуатации «Прицепы-цистерны ГРАЗ-ПЦ и полуприцепы-цистерны ГРАЗ-ППЦ». РЭ 37.253.246-2014.

Нормативные документы

1. ТУ 4525.106.71230407-2014. Технические условия. Прицепы-цистерны ГРАЗ-ПЦ и полуприцепы-цистерны ГРАЗ-ППЦ.
