Полуприцепы-цистерны OPL38-3/FUE
| Номер в ГРСИ РФ: | РБ 03 07 4396 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | "STOKOTA" Sp. z o.o., Польша |
Полуприцепы-цистерны OPL38-3/FUE (далее по тексту цистерны) представляют собой транспортные меры полной вместимости и предназначены для перевозки жидких нефтепродуктов плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4396 15 |
| Наименование | Полуприцепы-цистерны OPL38-3/FUE |
| Год регистрации | 2015 |
| Номер сертификата | 10097 |
| Дата регистрации | 2015-11-26 |
| Срок действия | 2020-11-26 |
| Получатель сертификата | фирма "STOKOTA" Sp. z o.o., Польша (PL) |
Производитель / Заявитель
фирма "STOKOTA" Sp. z o.o.
Адрес: 82-300 ELBLAG. ul. Niska 2
Контакты: +48 55 239 72 34 / +48 55 233 48 39 / www.stokota.pl /e-mail:stokota@stokota.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 4396 15 [2010-09-07]
rb-03-07-4396-15_2010-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4396 15 [2016-03-17]
rb-03-07-4396-15_2016-03-17.pdf
|
Скачать |
Описание типа
Назначение
Полуприцепы-цистерны OPL38-3/FUE (далее по тексту цистерны) представляют собой транспортные меры полной вместимости и предназначены для перевозки жидких нефтепродуктов плотностью не более 860 кг/м3.
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси;
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
Цистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.
Описание
Цистерна имеет овальную или чемоданную форму. Она может изготавливаться по индивидуальному заказу с различной номинальной вместимостью от 28 до 33 м3 и количеством секций от 4 до 5 по требованию заказчика. Корпус цистерны изготовлен из алюминиевого сплава марки - 5088 Hill, а днища цистерны из алюминиевого сплава 5182 Hl 11. Цистерна разделена на четыре или пять изолированных друг от друга секции.
Каждая секция полуприцепа-цистерны оборудована: крышкой люка, донным клапаном с пневматическим управлением, волнорезом, дыхательным клапаном с противопожарным предохранителем, датчиком защиты от переполнения. В горловине каждого отсека установлен указатель уровня налива нефтепродуктов.
В нижней части цистерна оборудована индивидуальной, для каждой секции, системой коммуникаций по наполнению и сливу нефтепродуктов. - - • -
Цистерна оборудована:
- верхней антискользящей площадкой для обслуживания, огражденной боковыми откидными поручнями;
- заземляющей лентой.
При верхнем и нижнем наливе нефтепродуктов в цистерну в первую очередь необходимо наполнять средние секции.
При сливе нефтепродуктов из цистерны в первую очередь опорожнять необходимо секции наиболее отдаленные от кабины водителя.
Фотография внешнего вида полуприцепа-цистерны OPL38-3/FUE приведена на
рис. 1.
Схема пломбировки полуприцепа-цистерны от несанкционированного доступа приведена в Приложении А.

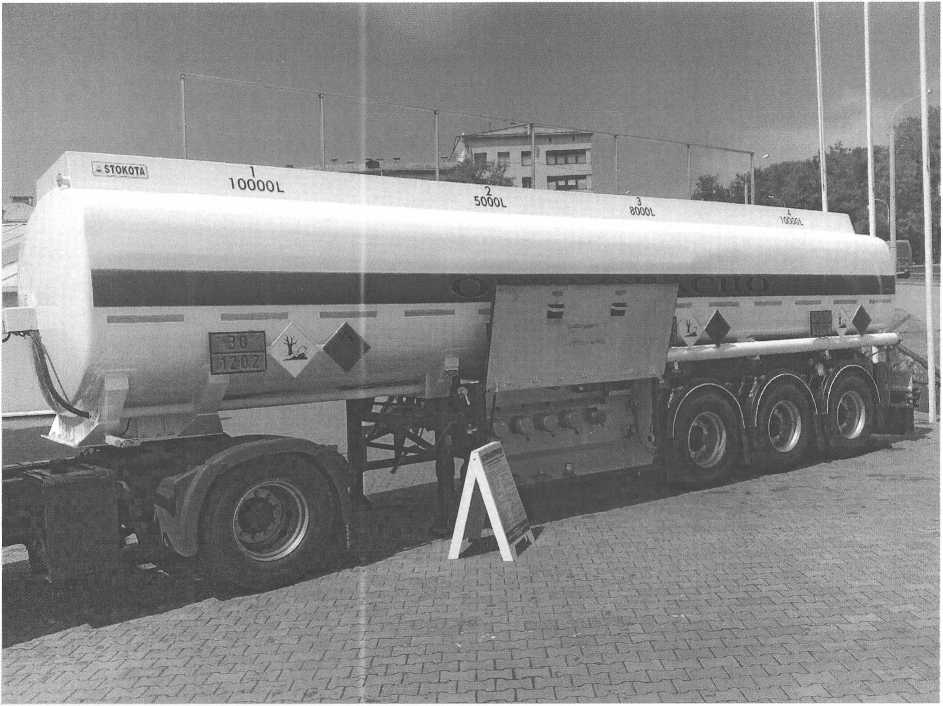

Рис.1. Внешний вид полуприцепа-цистерны OPL38-3/FUE.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики цистерны приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение | |||||
|
1. Коэффициент заполнения цистерн, не более |
0,95 | |||||
|
2. Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более |
0,15 % от номинальной вместимости | |||||
|
3. Относительная погрешность вместимости цистерны и секций, не более |
± 0,5 % от номинальной вместимости | |||||
|
4. Форма цистерны |
чемоданная |
овальная | ||||
|
5. Количество секций |
4 |
5 |
4 |
4 |
4 |
5 |
|
6. Номинальная вместимость полуприцепа-цистерны, м3 (допускаемый предел отклонения номинальной вместимости от проектной ± 3 %) |
28 |
32 |
33 |
30 |
33 |
33 |
|
7. Номинальная вместимость секций, mj - секция I - секция II - секция III - секция IV - секция V |
7 000 7 000 7 000 7 000 |
7 000 7 000 6 000 6 000 6 000 |
12 000 9 000 6 000 6 000 |
9 000 7 000 8 000 6 000 |
10 000 8 000 8 000 7 000 |
10 000 8 000 4 000 4 000 7 000 |
|
8. Габаритные размеры полуприцепа-цистерны для перевозки топлива, мм, не более: - длина - ширина - высота |
11 000 2 550 3 300 |
11 000 2 550 3 400 |
И 000 2 550 3 300 |
11 000 2 550 3 300 |
11 000 2 550 3 300 |
11 000 2 550 3 300 |
|
9. Масса снаряженного транспортного средства, не более, кг |
5 500 |
5 800 |
5 800 |
5 500 |
5 600 |
5 700 |
|
10. Полная масса, не более, кг |
34 000 |
34 000 |
34 000 |
34 000 |
34 000 |
34 000 |
|
11. Распределение полной массы, не более, кг: - на седельно-сцепное устройство - на ось I - на ось II - на ось III |
12 000 8 000 8 000 8 000 |
12 000 8 000 8 000 8 000 |
12 000 8 000 8 000 8 000 |
12 000 8 000 8 000 8 000 |
12 000 8 000 8 000 8 000 |
12 000 8 000 8 000 8 000 |
|
12. Диапазон рабочих температур, °C |
от - 20 до + 50 | |||||
|
13. Средний срок службы, лет |
10 | |||||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта цистерны типографским способом и на маркировочную табличку цистерны методом гравирования.
Комплектность
В комплект поставки автоцистерны входит:
- цистерна в сборе;
- паспорт на цистерну;
- инструкция по обслуживанию цистерны;
- комплект инструмента и принадлежностей;
Нормативные документы
- Техническая документация фирмы-изготовителя;
- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования»;
- СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки».
Заключение
Тип «Полуприцепы-цистерны OPL38-3/FUE» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Полуприцепы-цистерны OPL38-3/FUE соответствуют технической документации фирмы STOKOTA sp. z о.о. (Республика Польша) и ГОСТ 27352-87.
Межповерочный интервал - не более 24 месяцев, для полуприцепов-цистерн, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации» пр. Космонавтов, 56, 230003, г. Гродно факс (0152) 64 31 29, тел. (0152) 77 01 00, эл. почта: csms grodno@tut.by.
аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
