Полуприцепы-цистерны модели 96222 и их модификации

Назначение

Полуприцепы-цистерны (ППЦ) модели 96222 и их модификации являются мерами полной вместимости и предназначены для транспортирования и кратковременного хранения всех видов нефтепродуктов плотностью не более 860 кг/м ’.

Описание

Принцип работы ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива и измерения объема нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Конструктивно полуприцеп-цистерна состоит из корпуса цистерны, усиленного внутри плосковыгнутыми жесткостями (волнорезами). В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.

Основными отличиями вариантных исполнений и модификаций полуприцепов-цистерн являются:

- материал цистерны;

- количество отсеков;

- комплектация оборудования (насос, система нижнего налива и рекуперация);

- способ наполнения (верхний или нижний);

- осевые агрегаты.

По общероссийскому классификатору продукции ППЦ присвоен код ОКП:

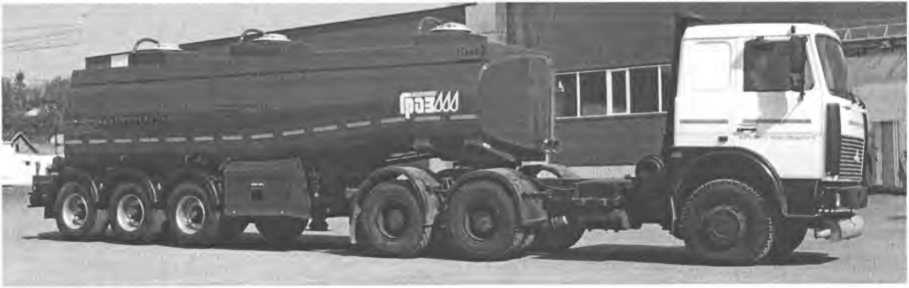

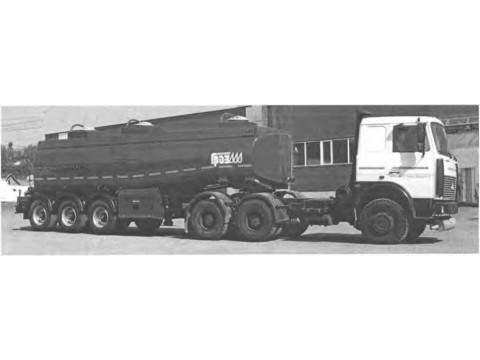

Фотография общего вида

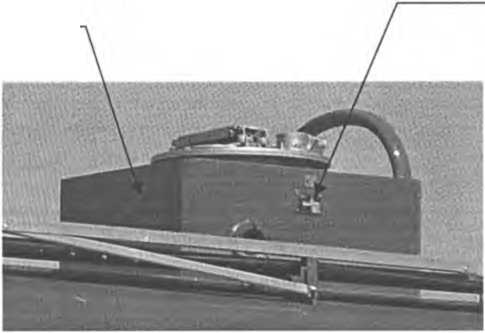

Место для нанесения знака поверки:

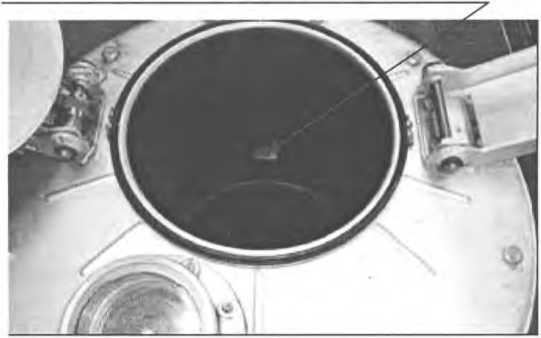

на заклепку, проходящую через полку угольника и стенку горловины

на маркировочной табличке

Заклепка, проходящая через полку угольника

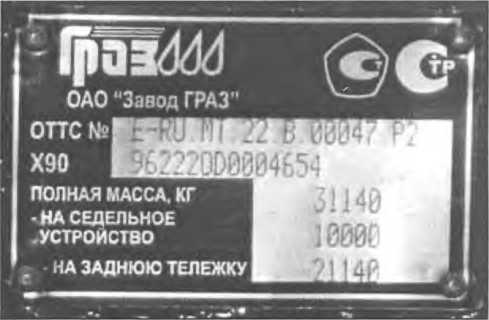

Маркировочная табличка

Технические характеристики

Номинальная вместимость цистерны, м3

Пределы допускаемого отклонения действительной вместимости цистерны, установленной при первичной поверке, от номинальной вместимости, м3          ± 0,42

Пределы допускаемой основной относительной погрешности

вместимости при периодической поверке, %

Значение снижения уровня жидкости в горловине каждой секции, % от вместимости, указанной на маркировочной табличке, не более

Остаток топлива в цистерне после ее слива, % от номинальной вместимости, не более

Плотность перевозимого нефтепродукта, кг/м3, не более

Габаритные размеры ППЦ, мм, не более

-длина

— ширина

- высота

Масса снаряженной ППЦ, кг (с запасным колесом, огнетушителями, рукавами напорно-всасывающими, принадлежностями, инструментом)

Полная масса ППЦ, кг, не более

Распределение нагрузки на дорогу полной массой, кг, не более:

- через седельно-сцепное устройство

- через тележку

Максимальная скорость движения при полной массе, км/ч, не более

Знак утверждения типа

Знак Утверждения типа наносится:

- на маркировочную табличку фотохимическим способом;

- на титульные листы (место нанесения - вверху слева) руководства по эксплуатации и формуляра типографским способом.

Комплектность

В комплект поставки входят:

- ППЦ в собранном виде;

- запасные части;

- инструмент;

- принадлежности;

- товаросопроводительная документация;

- Полуприцепы-цистерны модели 96222 и их модификации. Руководство по эксплуатации. РЭ 37.253.244-2013;

- Полуприцепы-цистерны модели 96222 и их модификации. Формуляр. 96222-0000000 ФО.

Поверка

осуществляется по ГОСТ 8.600-2011 «ГСП. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Рекомендуемые средства поверки: эталонные мерники 2 разряда вместимостью 2 дм3, 10 дм3, 100 дм3, 200 дм3, 400 дм , 1000 дм3, 4000 дм3, 5000 дм3, цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.

Сведения о методах измерений

Методика измерений действительной вместимости цистерны и измерений объема отпущенного нефтепродукта приведена в РЭ 37.253.244-2013 «Полуприцепы-цистерны модели 96222 и их модификации. Руководство по эксплуатации»

Нормативные документы

1. ГОСТ Р 50913-96 «ГСП. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».

2. ТУ 4525.105.71230407-2013 «Полуприцепы-цистерны модели 96222 и их модификации. Технические условия».

3. ГОСТ 8.600-2011 «ГСП. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Лист № 4

Всего листов 4

Рекомендации к применению

- осуществление торговли и товарообменых операций.
