Полуприцепы-цистерны NCP
| Номер в ГРСИ РФ: | РБ 03 07 4027 09 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | "BC-LDS Sp. z o.o.", Польша |
|
Описание типа РБ 03 07 4027 09 [2009-06-19]
rb-03-07-4027-09_2009-06-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4027 09 [2013-05-02]
rb-03-07-4027-09_2013-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4027 09 [2009-04-20]
rb-03-07-4027-09_2009-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4027 09 [2009-01-01]
rb-03-07-4027-09_2009-01-01.pdf
|
Скачать |
1.1. Полуприцепы-цистерны NCP представляют собой транспортные меры полной вместимости предназначенные для перевозки жидких нефтепродуктов плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4027 09 |
| Наименование | Полуприцепы-цистерны NCP |
| Год регистрации | 2009 |
| Номер сертификата | 8453 |
| Дата регистрации | 2013-03-28 |
| Срок действия | 2014-04-29 |
| Получатель сертификата | фирма "BC-LDS Bobkiewicz, Cholewinski Spolka Jawna", Польша (PL) |
Производитель / Заявитель
BC-LDS Bobkiewicz, Cholewinski Spolka Jawna
Адрес: Ul. Gulinskiego 23 (ул.Гулиньскего 23 ), 27-400 Ostrowiec Swi^tokrzyski (27-400 Островец Св.)
Контакты: +48 22 661 54 65 / a.lada@bclds.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 4027 09 [2009-06-19]
rb-03-07-4027-09_2009-06-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4027 09 [2013-05-02]
rb-03-07-4027-09_2013-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4027 09 [2009-04-20]
rb-03-07-4027-09_2009-04-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4027 09 [2009-01-01]
rb-03-07-4027-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
1.1. Полуприцепы-цистерны NCP представляют собой транспортные меры полной вместимости предназначенные для перевозки жидких нефтепродуктов плотностью не более 860 кг/м3.
1.2. Полуприцепы- цистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.
Описание
Полуприцеп-цистерна NCP является базовой моделью, имеющей две модификации -NCP-33 hNCP-36.
Полуприцеп-цистерна NCP-33 имеет четыре изолированных друг от друга секции овальной (чемоданной) формы с номинальной вместимостью 33 м3.
Полуприцеп-цистерна NCP-36 имеет пять ( по индивидуальному заказу шесть ) изолированных друг от друга секций овальной (чемоданной) формы с номинальной вместимостью 36 м3.
Каждая секция полуприцепа-цистерны оборудована: крышкой люка, донным клапаном с пневмоуправлением, волнорезом, дыхательным клапаном с огневым предохранителем, датчиком защиты от переполнения. В горловине каждого отсека установлен указатель уровня налива нефтепродуктов с воздухоотводящим устройством . В нижней части полуприцеп-цистерна оборудована индивидуальной, для каждого секции, системой коммуникаций по наполнению и сливу нефтепродуктов.
Полуприцеп-цистерна оборудована:
- верхней площадкой для обслуживания, огражденной боковыми поручнями;
- лебедкой для запасного колеса;
- противооткатными клиньями;
- барабаном с заземляющим проводником (во время наполнения и тов);
- барабаном с заземляющим проводником (во время наполнения и слива нефтепродук
тов);
- заземляющей лентой.

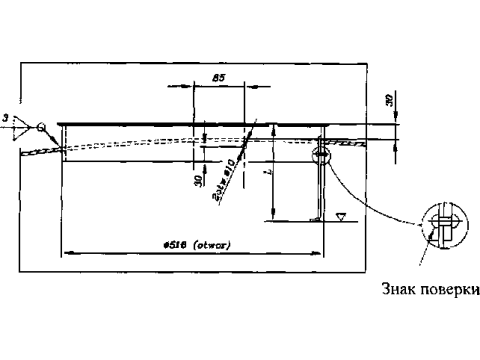

Схема пломбирования полуприцепа-цистерны приведена в приложении А.
Фотографии внешнего вида полуприцепа-цистерны модификации NCP-33 и NCP-36 приведены в Приложении Б.
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Метрологические характеристики.
Основные метрологические характеристики полуприцепа-цистерны сведены в таблицу 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1. Вместимость горловины от указателя уровня до верхнего края горловины не менее |
4 % от номинальной вместимости 0,15 % от номинальной вместимости цистерн |
|
2. Снижение уровня воды в горловине при проверке воздухоотводящего устройства не превышает | |
|
3. Относительная погрешность определения вместимости цистерн не превышает |
0,5 % от номинальной вместимости |
3.2. Технические характеристики.
Основные технические характеристики полуприцепа-цистерны приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение | ||
|
модификация NCP-33 |
модификация NCP-36 | ||
|
1. Номинальная вместимость полуприцепа-цистерны, м3 |
33 |
36 | |
|
2. Номинальная вместимость, м3 |
5 |
6 | |
|
I - секция, II - секция, III - секция, IV - секция, V - секция, VI - секция. |
10 6 7 10 |
10 6 4 И 5 |
10 6 4 5 6 5 |
|
3. Количество секций |
4 |
5 |
6 |
|
4. Габаритные размеры полуприцепа-цистерны, мм |
10640x2500x3200 |
11500x2500x3200 | |
|
5. Масса снаряженного транспортного средства |
6000-6500 |
6100-6600 | |
|
6. Допустимая полная масса полуприцепа-цистернь: кг |
34000 |
34000 | |
|
7. Масса перевозимого груза, не более, кг |
27500-28000 |
27400-27900 | |
|
8. Распределение снаряженной массы, не более, кг: - на седельное устройство тягача - на тележку |
2000-2150 4000-4250 |
2050-2200 4050-4400 | |
|
9. Распределение полной массы, не более, кг: - на седельное устройство тягача - на тележку ( на каждую ось ) |
10000 8000 |
10000 ^TT^UPO | |
|
10. Коэффициент заполнения цистерны, не более |
0,96 , | ||
|
11. Диапазон рабочих температур, °C |
ОТ минус^удо ГИйОС 5Q | ||
2
Ч, Щит ллрдии№М|/
|
Наименование характеристики |
Значение | |
|
модификация NCP-33 |
модификация NCP-36 | |
|
12. Средний срок службы,лет |
10 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта полуприцепа-цистерны типографским способом и на маркировочную табличку полуприцепа-цистерны методом гравирования.
Комплектность
Полуприцепы-цистерны в сборе в соответствии с комплектом конструкторской документации.
В комплект поставки входят:
- паспорт на полуприцеп-цистерну;
- комплект инструмента и принадлежностей;
Нормативные документы
- техническая документация фирмы-изготовителя;
- СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки »;
- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».
Заключение
Полуприцеп-цистерна N1 соответствует требованиям распространяющихся на нее технических нормативных правовых актов.
об испытательном центре:
Центр испытаний средств измерений РУП "Брестский ЦСМС".
Адрес: 224001, г.Брест, ул. Кижеватова, 10/1.
Телефон: 28-13-09, факс: 28-56-08.
Эл. почта: csm@brest.by
Номер аттестат аккредитации: BY/112 02.6.0.0001 от 15.06.2007 г.
