Полуприцепы-цистерны модели 96221 и их модификации

Назначение

Полуприцепы-цистерны (ППЦ) модели 96221 и их модификации предназначены для транспортирования и кратковременного хранения всех видов светлых нефтепродуктов плотностью не более 800 кг/м3. ПГЩ являются мерой полной вместимости.

ППЦ предназначены для эксплуатации с седельно-сцепными устройствами по ГОСТ 28274 и сцепным шкворнем по ГОСТ 12017, имеющим присоединительные размеры по ГОСТ 12105 для соответствующей нагрузки на седло тягача, а также пневмо-и электро приводы по ГОСТ 4364, ГОСТ 9200 исполнение 3.

ППЦ изготавливаются в исполнении “У” по ГОСТ 15150. Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 40' С до плюс 50°С;

- относительная влажность воздуха от 30 до 100 %;

- атмосферное давление от 84 до 106,7 кПа.

По Общесоюзному классификатору промышленной и сельскохозяйственной продукции (ОКП) ППЦ присвоены коды ОКП, которые приведены в таблице 1.

Таблица 1

Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Цистерна может быть разделена на несколько секций. При наличии в цистерне нескольких секций, за номинальную вместимость секции принимают действительную вместимость секции, установленную при первичной поверке транспортной меры (ТМ). Корпус цистерны изготовлен из конструкционных сталей, коррозионно-стойких сталей или алюминиевых сплавов, обладающих гарантируемой свариваемостью, соответствующими механическими свойствами и усилен внутри плосковыгнутыми жесткостями, которые выполняют также роль поперечных волнорезов. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.

Наполнение цистерны осуществляется через заливной люк горловины до мерного угольника. Опорожнение цистерны ППЦ осуществляется самотеком.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

Значение

24,0 (24000)

± 0,36 (± 360)

±0,4

Номинальная вместимость цистерны (до указателя уровня налива), мл(дм3)

Разность между номинальной вместимостью цистерны и ее действительной вместимостью, установленной при первичной поверке, м3 (дм3), не более

При наличии в цистерне нескольких секций, за номинальную вместимость секции принимают действительную вместимость секции, установленную при первичной поверке ТМ

Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, %

Объем над указателем уровня для температурного расширения топ-

лива, % от вместимости, указанной на маркировочной табличке, не менее

Значение снижения уровня жидкости в горловине каждой секции, %

от вместимости, указанной на маркировочной табличке, не более

Остаток топлива в цистерне после его слива на горизонтальной

площадке, % от номинальной вместимости, не более

Габаритные размеры ППЦ мм, не более

- длина

- ширина

- высота

Масса снаряженной ППЦ, кг (с запасным колесом, огнетушителями, рукавами напорно-всасывающими, принадлежностями и заправкой шасси автомобиля топливом, маслом и охлаждающей жидкостью)

Примечание: Допустимое отклонение массы снаряженной ПЦ

плюс 3 %. Нижний предел массы не ограничивается

Полная масса ППЦ, кг, не более                                         39000

Максимальная скорость движения на высшей передаче при полной           80

массе, км/ч

Знак утверждения типа

Знак Утверждения типа наносится на маркировочную табличку фотохимическим способом, на титульный лист руководства по эксплуатации и формуляра — типографским способом.

Комплектность

В комплект изделия входят:

- ППЦ в собранном виде;

- запасные части;

- инструмент;

- принадлежности;

- эксплуатационная и товаросопроводительная документация.

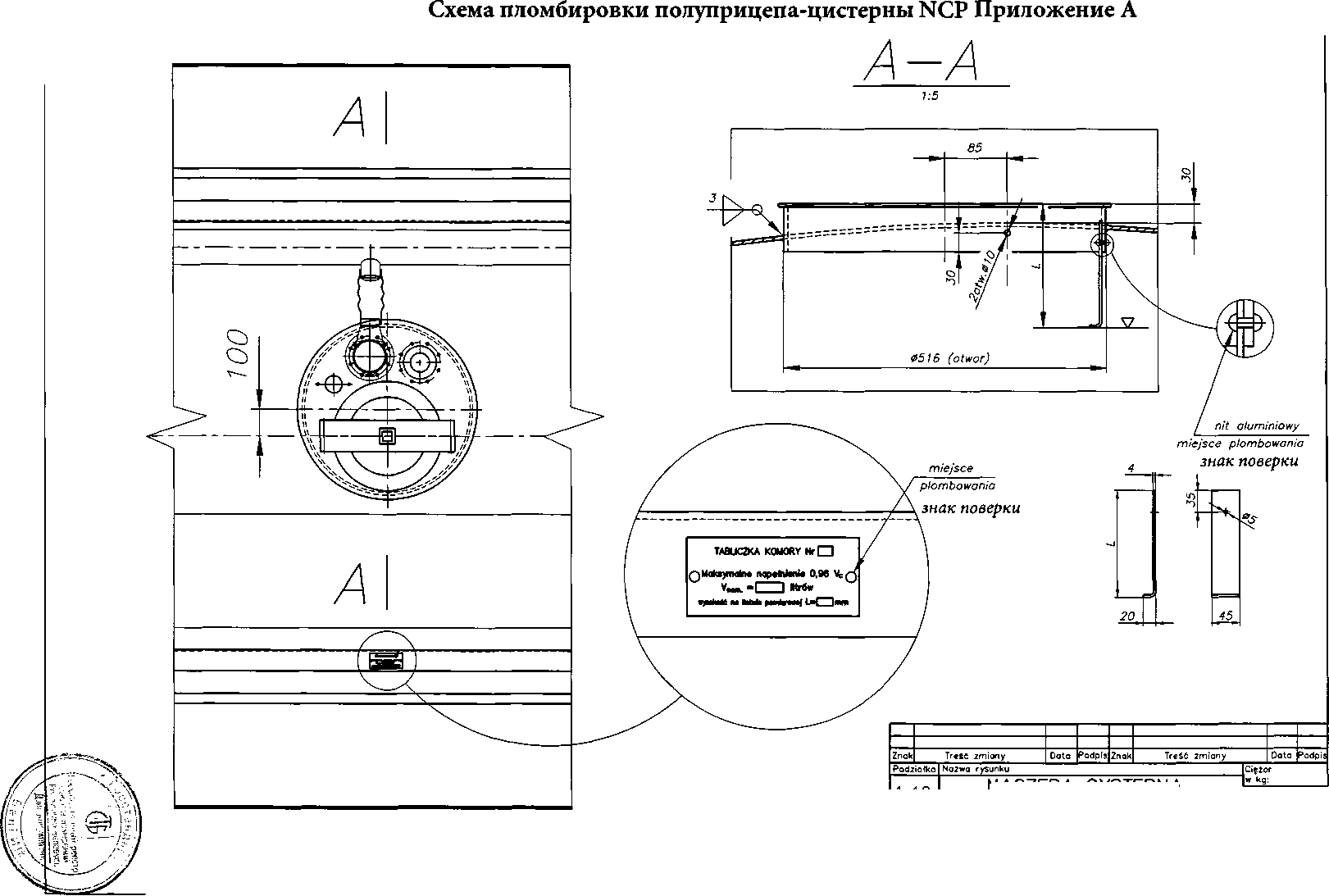

Поверка

Поверка полуприцепов-цистерн осуществляется в соответствии с ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Межповерочный интервал — 2 года.

Основные средства поверки: эталонные мерники 2 разряда вместимостью 2 дм3, 10 дм3, 100 даГ, 200 дм3,400 дм3, 1000 дм3, 4000 дм3, цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.

Нормативные документы

ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».

ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

ТУ 37.001.2071-2010 «Полуприцепы-цистерны модели 96221 и их модификации. Технические условия».

Заключение

Тип полуприцепов-цистерн модели 96221 и их модификаций утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.
