Полуприцепы-цистерны ППЦ-29

Назначение

Полуприцепы-цистерны ППЦ-29 (далее по тексту - полуприцепы-цистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов с плотностью не более 860 кг/м3.

Область применения — специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.

Описание

Полуприцеп-цистерна ППЦ-29 представляет собой четырехсекционную изготовленную из коррозионно-стойких сталей или низколегированной стали, несущую цистерну, установленную на тележке. Тележка - трехосная, на пневматической подвеске, оборудована тормозной системой с электронным управлением типа D (EBS-D).

Цистерна с опорами закреплена с помощью болтовых соединений на раме трехосной тележки. Каждая секция цистерны имеет расширительную систему с горловиной, которая закрывается крышкой, на которой расположены смотровой лючок и дыхательные клапаны. В горловине каждой секции, на кронштейне, приварен указатель уровня налива с заклепкой из цветного металла для нанесения оттиска знака поверки. Каждая секция оборудована донным клапаном, предохраняющим от пролива нефтепродукта в аварийной ситуации и трубопроводом для слива продукта. Кроме того, полуприцеп-цистерна оборудована сборником проливов, системой отвода паров, технологическим шкафом, в который выведены сливные трубопроводы, лестницей для подъема на площадку обслуживания цистерны, устройством для снятия статического электричества.

С правой стороны полуприцепа-цистерны на передней опоре цистерны крепится идентификационная табличка, на которой указаны: наименование изготовителя, номер Одобрения типа транспортного средства, идентификационный номер изделия, полная масса полуприцепа-цистерны, допустимые нагрузки на седельно-сцепное устройство и на тележку.

С правой стороны полуприцепа-цистерны на средней опоре цистерны установлена фирменная табличка, содержащая данные: наименование и товарный знак предприятия-изготовителя, наименование изделия, вместимость в м3, обозначение настоящих технических условий, заводской номер изделия, дата изготовления, знак утверж лен ия^Й^прь^Ьгл ас но СТБ 8001, надпись "Зроблена у БеларусГ.

II

U           ///

JJ

На расширителе каждой секции на кронштейне закреплена с помощью алюминиевых заклепок идентификационная пластина из цветного металла, на которой ударным способом нанесена вместимость секции.

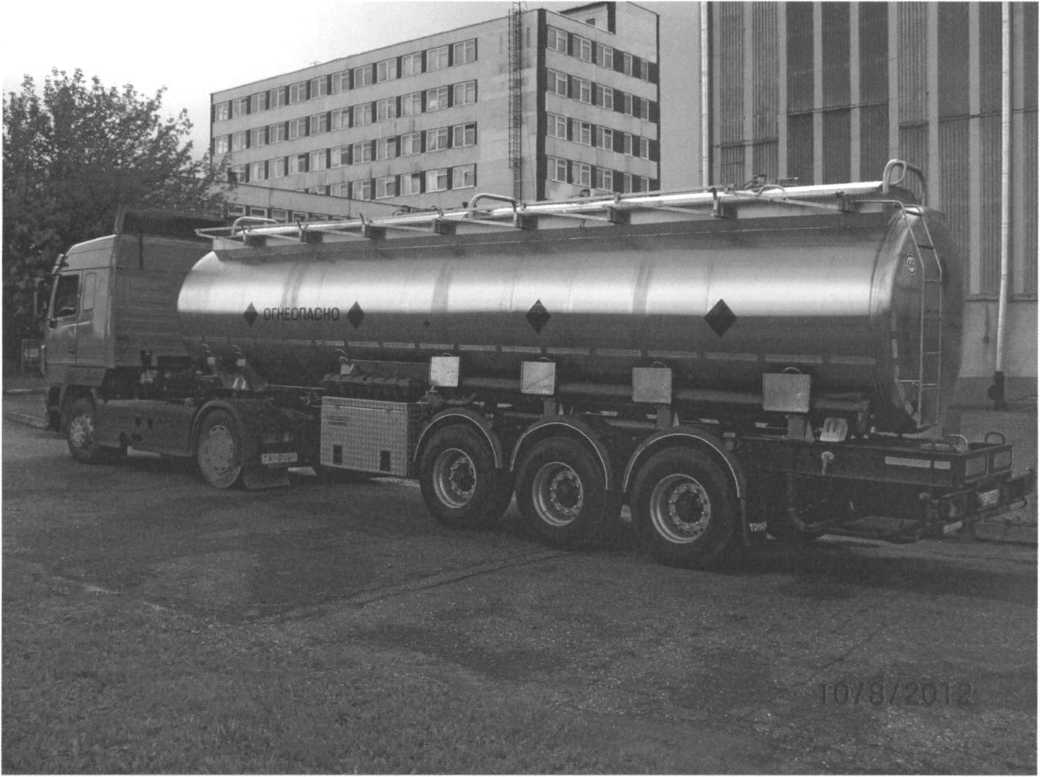

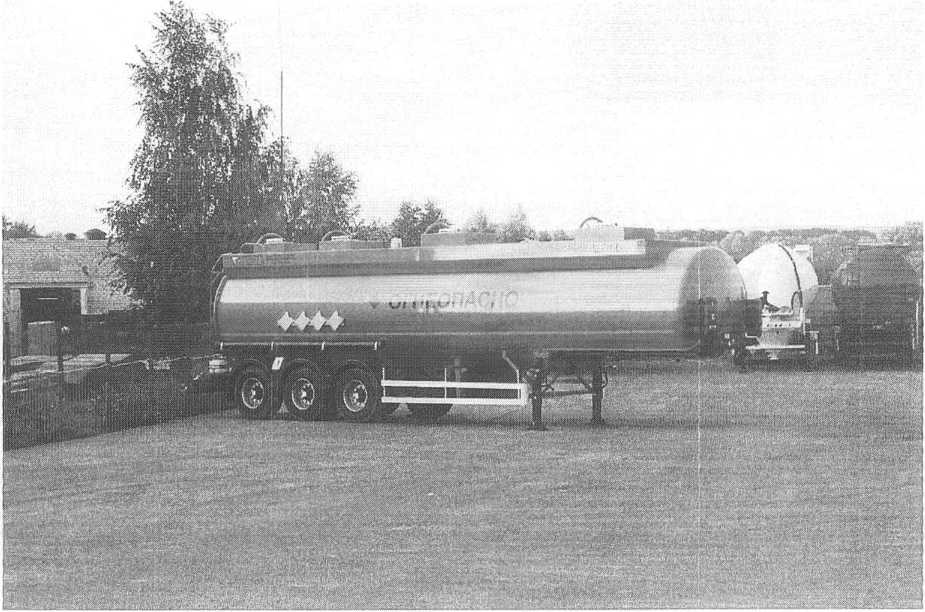

Общий вид полуприцепа-цистерны приведен на рисунке 1.

Схема пломбировки полуприцепа-цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.

Рисунок 1

Лист

государстееньыЯ веет средств Р

Дм Документов

Основные технические и метрологические характеристики

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом шелкографии.

Комплектность

В комплект поставки полуприцепа-цистерны входит:

- полуприцеп-цистерна ППЦ-29 в сборе;

- паспорт согласно СТБ 8007;

- руководство по эксплуатации полуприцепа-цистерны;

- комплект запасных частей;

- комплект неискрообразующего инструмента;

- комплект принадлежностей;

- комплект укладочных средств;

- эксплуатационная документация на комплектующие изделия.

Нормативные документы

- ТУ BY 500013376.085-2012 «Полуприцеп - цистерна ППЦ - 29. Технические условия»;

- СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки»;

- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования».

Поверка

СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки ».

Межповерочный интервал -   24 месяца (для полуприцепов-цистерн,

применяемых в сфере законодательной метрологии).

Схема пломбировки после поверки указана в обязательном приложении А.

Заключение

Полуприцепы-цистерны ППЦ-29 соответствуют ТУВУ 500013376.085-2012, ГОСТ 27352-87.

Государственные приемочные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний средств измерений республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр.Космонавтов, 56, 230003, г.Гродно,

факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта: csms_grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
