Полуприцепы-цистерны ППЦ-30
| Номер в ГРСИ РФ: | РБ 03 07 3956 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
Полуприцепы-цистерны ППЦ-30 (далее по тексту - полуприцепы-цистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3956 10 |
| Наименование | Полуприцепы-цистерны ППЦ-30 |
| Год регистрации | 2010 |
| Номер сертификата | 7769 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2015-01-26 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97 |
Поверители
Скачать
|
Описание типа РБ 03 07 3956 10 [2009-05-26]
rb-03-07-3956-10_2009-05-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3956 10 [2009-01-01]
rb-03-07-3956-10_2009-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3956 10 [2013-12-03]
rb-03-07-3956-10_2013-12-03.pdf
|
Скачать |
Описание типа
Назначение
Полуприцепы-цистерны ППЦ-30 (далее по тексту - полуприцепы-цистерны) являются мерами полной вместимости и предназначены для транспортирования нефтепродуктов.
Область применения - нефтебазы и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Полуприцеп-цистерна ППЦ-30 представляет собой четырехсекционную стальную несущую цистерну, установленную на тележке. Тележка - трехосная, на пневматической подвеске, оборудована тормозной системой с электронным управлением типа D (EBS-D) фирмы WABCO.
Цистерна с опорами закреплена с помощью болтовых соединений на раме полуприцепа-цистерны. Каждая секция цистерны имеет расширительную систему с горловиной, которая закрывается крышкой, на которой расположены смотровой лючок и дыхательные клапаны. В горловине каждой секции, на кронштейне, приварен указатель уровня налива с заклепкой из цветного металла для нанесения оттиска знака поверки. Внутри I-й и IV-й секции имеются поперечные волнорезы для гашения гидравлических ударов. Каждая секция оборудована донным клапаном, предохраняющим от пролива нефтепродукта в аварийной ситуации и трубопроводом для слива продукта. Кроме того, полуприцеп-цистерна оборудован сборником проливов, системой отвода паров, технологическим шкафом, в который выведены сливные трубопроводы, лестницей для подъема на площадку обслуживания цистерны, устройством для снятия статического электричества.
С правой стороны полуприцепа-цистерны на передней опоре цистерны крепится идентификационная табличка, на которой указаны: наименование изготовителя, номер Одобрения типа транспортного средства, идентификационный номер изделия, полная масса полуприцепа-цистерны, допустимые нагрузки на седельно-сцепное устройство и на тележку.
С правой стороны полуприцепа-цистерны на средней опоре цистерны установлена фирменная табличка, содержащая данные: наименование и товарный знак предприятия-изготовителя, наименование изделия, вместимость в м3, обозначение настоящих технических условий, заводской номер изделия, дата изготовления, знак утверждения типа согласно СТБ 8001, надпись "Зроблена у Беларус!".
На расширителе каждой секции на кронштейне закреплена с помощью алюминиевых заклепок идентификационная пластина из цветного металла, на которой ударным способом нанесена вместимость секции.

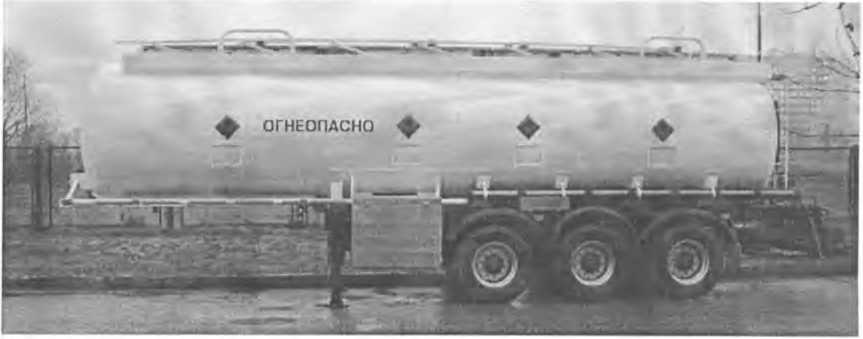

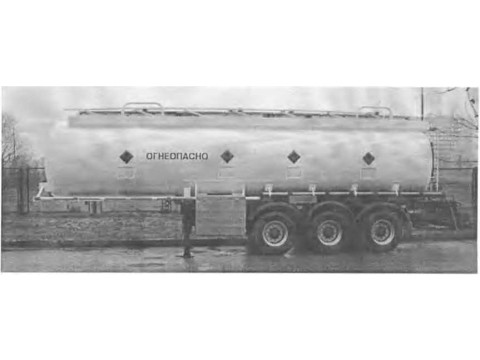

Общий вид полуприцепа-цистерны приведен на рисунке 1.
Схема пломбировки полуприцепа-цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.
Рисунок 1
Основные технические и метрологические характеристики
Таблица 1
|
Наименование параметра, характеристики |
Значение параметра, характеристики |
|
Номинальная вместимость полуприцепа-цистерны, м3 |
30 |
|
Номинальная вместимость секций, mj I секция II секция III секция IV секция |
9,9 6,3 3,4 10,4 |
|
Допускаемая относительная погрешность вместимости цистерны и секций, %, не более |
±0,5 |
|
Количество секций |
4 |
|
Габаритные размеры полуприцепа-цистерны, мм, не более |
12250x2550x3650 |
|
Габаритные размеры цистерны, мм, не более |
9895x2010 |
|
Снаряженная масса полуприцепа-цистерны, кг, не более |
9100 |
|
Распределение снаряженной массы, кг, не более - на седельное устройство тягача на тележку |
1820 7280 |
|
Масса перевозимого груза, кг, не более |
26574 |
|
Полная масса полуприцепа-цистерны, кг, не более |
36000 |
|
Распределение полной массы, кг, не более - на седельное устройство тягача на тележку |
12000 24000 |
|
Коэффициент заполнения цистерны, не более |
0,98 |
|
Диапазон рабочих температур, °C |
от минус 35 до плюс 40 |
псотач
из 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом шелкографии.
Комплектность
В комплект поставки полуприцепа-цистерны входит:
- полуприцеп-цистерна ППЦ-30 в сборе;
- паспорт согласно СТБ 8007;
- руководство по эксплуатации полуприцепа-цистерны;
- комплект запасных частей;
- комплект нескрообразующего инструмента;
- комплект принадлежностей;
- комплект укладочных средств;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов". Типы, параметры и общие технические требования.
ТУ BY 500013376.061-2009 "Полуприцеп-цистерна ППЦ-30". Технические условия.
СТБ 8007-97 "Автоцистерны калиброванные". Методика поверки.
Заключение
Полуприцеп-цистерна ППЦ-30 соответствует требованиям техническим условиям ТУ BY 500013376.061-2009, ГОСТ 27352-87.
Межповерочный интервал - 24 месяца (для полуприцепов-цистерн,
применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13,
Аттестат аккредитации № BY 112.02.1.0.0025
