Рефлектометры оптические ОР-2-3
| Номер в ГРСИ РФ: | РБ 03 16 3491 10 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Категория: | Рефлектометр |
| Производитель / заявитель: | ЗАО "Институт информационных технологий", г. Минск |
Рефлектометры оптические ОР-2-3 (далее - рефлектометры) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 3491 10 |
| Наименование | Рефлектометры оптические ОР-2-3 |
| Год регистрации | 2010 |
| Номер сертификата | 7751 |
| Дата регистрации | 2012-03-29 |
| Срок действия | 2015-03-30 |
| Получатель сертификата | ЗАО "Институт информационных технологий", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Институт информационных технологий"
Адрес: ул. Октябрьская, 19, корп. 5, офис 306, 220030, г. Минск
Контакты: (017)227-13-48, 227-12-33
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1726-2007 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 16 3491 10 [2010-06-22]
rb-03-16-3491-10_2010-06-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 3491 10 [2013-12-06]
rb-03-16-3491-10_2013-12-06.pdf
|
Скачать |
Описание типа
Назначение
Рефлектометры оптические ОР-2-3 (далее - рефлектометры) предназначены для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Рефлектометры могут применяться при производстве оптических волокон (ОВ) и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Описание
Принцип действия рефлектометров основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по волоконному световоду мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптической линии связи.
Рефлектометры имеют встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.
Управление работой рефлектометра, обработка, отображение и хранение результатов измерения осуществляется с помощью персонального компьютера.
Модификации оптических рефлектометров определяются в соответствии со схемой обозначения показанной на рисунке 2.
Схема с указанием места нанесения знака поверки приведена в Приложении к описанию типа.

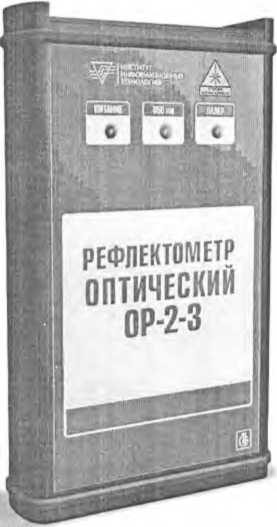

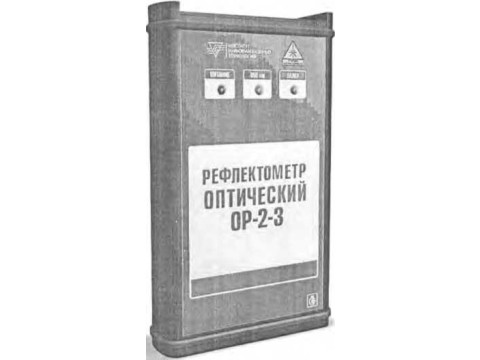

Внешний вид рефлектометра представлен на рисунке 1.
Рисунок 1. Внешний вид рефлектометра ОР-2-3
ОР-2-3 / XXX - X
|
1 |
первый уровень динамического диапазона |
рефлектометры для одномодовых ОВ |
|
2 |
второй уровень динамического диапазона | |
|
3 |
третий уровень динамического диапазона | |
|
4 |
четвертый уровень динамического диапазона | |
|
5 |
пятый уровень динамического диапазона | |
|
6 |
диаметр волокна - 62,5/125 мкм |
рефлектометры для многомодовых ОВ |
|
7 |
диаметр волокна-50,0/125 мкм. |
|
3 |
длина волны 1310 нм |
рефлектометры для одномодовых ОВ |
|
4 |
длина волны 1490 нм | |
|
5 |
длина волны 1550 нм | |
|
6 |
длина волны 1625 нм | |
|
0 |
длина волны отсутствует | |
|
8 |
длина волны 850 нм |
рефлектометры для многомодовых О В |
|
1 |
длина волны 1300 нм | |
|
0 |
длина волны отсутствует | |
|
Примечание: Поле информации о длинах волн заполняется по мере возрастания длин волн, ноль заполняет свободную в конце поля позицию (позиции). | ||
Тип рефлектометра
Рисунок 2. Схема конфигурации рефлектометра ОР-2-3
Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длины волн излучения одномодового оптического рефлектометра прибора МТР 6000 (1310 ± 20) нм, (1490 ± 20) нм, (1550 ± 20) нм и (1625 ± 20) нм.
Длины волн излучения многомодового оптического рефлектометра (850 ± 20) нм и (1300 ±20) нм.
Длительность зондирующих импульсов оптического рефлектометра прибора МТР 6000 соответствует значениям, указанным в таблице 1, с допускаемыми отклонениями:
±40 % для длительности импульса 8 нс;
±30 % для длительности импульса 25 нс;
±10 % для остальных длительностей импульсов.
Таблица 1
|
Длительность зондирующих импульсов, нс | |
|
Рефлектометр для одномодового ОВ |
8, 25, 100, 300, 1000, 3000, 10000, 20000 |
|
Рефлектометр для многомодового ОВ |
8,25, 100,300, 1000 |
Диапазоны измерения расстояний указаны в таблице 2.
Таблица 2
|
Диапазоны измерения расстояний, км | |
|
Рефлектометр для одномодового ОВ |
5, 10, 20, 40, 80, 120, 160, 240 |
|
Рефлектометр для многомодового ОВ |
5, 10, 20, 40, 80 |
Пределы допускаемой основной абсолютной погрешности измерения расстояний:
A£ = +(dl + dL + 3-10 5 -Т),м
где dl = 0,5 - допустимое значение начального сдвига, м;
dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определеямое установленным диапазоном расстояния, м;
L - измеряемое расстояние, м.
Пределы допускаемой абсолютной погрешности измерения расстояний в рабочих условиях: A±=±(^/ + tZ± + 5-10’5 -Д),м
где dl = 0,5 - допустимое значение начального сдвига, м;
dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определеямое установленным диапазоном расстояния, м;
L - измеряемое расстояние, м.
Таблица 3 - Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном первого уровня_______________________________
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
13,5 |
18,5 |
23,5 |
25,0 |
|
с фильтром |
13,8 |
21,0 |
27,5 |
30,0 | |
|
1490 |
без фильтра |
9,5 |
14,5 |
19,5 |
21,0 |
|
с фильтром |
9,8 |
17,0 |
23,5 |
26,0 | |
|
1550 |
без фильтра |
11,5 |
16,5 |
21,5 |
23,0 |
|
с фильтром |
11,8 |
19,0 |
25,5 |
28,0 | |
|
1625 |
без фильтра |
10,5 |
15,5 |
20,5 |
22,0 |
|
с фильтром |
10,8 |
18,0 |
24,5 | ||
II (Государстаеяный реестр]
II измерений I
Лист у I Берусь / V \Для документов/
Таблица 4 - Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном второго уровня
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
18,0 |
23,0 |
28,0 |
29,5 |
|
с фильтром |
18,3 |
25,5 |
32,0 |
34,5 | |
|
1490 |
без фильтра |
14,0 |
19,0 |
24,0 |
25,5 |
|
с фильтром |
14,3 |
21,5 |
28,0 |
30,5 | |
|
1550 |
без фильтра |
16,5 |
21,5 |
26,5 |
28,0 |
|
с фильтром |
16,8 |
24,0 |
30,5 |
33,0 | |
|
1625 |
без фильтра |
14,5 |
19,5 |
24,5 |
26,0 |
|
с фильтром |
14,8 |
22,0 |
28,5 |
31,0 | |
Таблица 5 - Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном третьего уровня
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
21,5 |
26,5 |
31,5 |
33,0 |
|
с фильтром |
21,8 |
29,0 |
35,5 |
38,0 | |
|
1490 |
без фильтра |
17,5 |
22,5 |
27,5 |
29,0 |
|
с фильтром |
17,8 |
25,0 |
31,5 |
34,0 | |
|
1550 |
без фильтра |
19,5 |
24,5 |
29,5 |
31,0 |
|
с фильтром |
19,8 |
27,0 |
33,5 |
36,0 | |
|
1625 |
без фильтра |
18,5 |
23,5 |
28,5 |
30,0 |
|
с фильтром |
18,8 |
26,0 |
32,5 |
35,0 | |
Таблица 6 - Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном четвертого уровня
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
25,5 |
30,5 |
35,5 |
37,0 |
|
с фильтром |
25,8 |
33,0 |
39,5 |
42,0 | |
|
1490 |
без фильтра |
19,5 |
24,5 |
29,5 |
31,0 |
|
с фильтром |
19,8 |
27,0 |
33,5 |
36,0 | |
|
1550 |
без фильтра |
23,5 |
28,5 |
33,5 |
35,0 |
|
с фильтром |
23,8 |
31,0 |
37,5 |
40,0 | |
|
1625 |
без фильтра |
20,5 |
25,5 |
30,5 |
32,0 |
|
с фильтром |
20,8 |
28,0 |
34,5 |
37,0 | |
Таблица 7 - Значения динамического диапазона измерения затухания рефлектометров для одномодовых ОВ с динамическим диапазоном пятого уровня_________________________________
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1310° |
без фильтра |
25,5 |
30,5 |
35,5 |
37,0 |
|
с фильтром |
25,8 |
33,0 |
39,5 | ||
|
1490 |
без фильтра |
21,5 |
26,5 |
31,5 k |
7 |
|
с фильтром |
21,8 |
29,0 |
35,5 (/ |
1 Срвдст» ] | |
Продолжение таблицы 7
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1550° |
без фильтра |
27,5 |
32,5 |
37,5 |
39,0 |
|
с фильтром |
27,8 |
35,0 |
41,5 |
44,0 | |
|
1625 |
без фильтра |
22,5 |
27,5 |
32,5 |
34,0 |
|
с фильтром |
22,8 |
30,0 |
36,5 |
39,0 |
* В рефлектометрах на две и три длины волны допускается снижение значений динамического диапазона на длинах волн 1310, 1550 нм на 1,5 дБ.
Таблица 8 - Значения динамического диапазона измерения затухания рефлектометров для многомодовых ОВ
|
Тип ОВ |
Длина волны, нм |
Длительность импульса, нс | ||||
|
8 |
100 |
1000 | ||||
|
Динамический диапазон, дБ, не менее | ||||||
|
Многомодовое 62,5/125 мкм |
рефлектометр на две длины волны |
850 |
без фильтра |
11,0 |
14,8 |
21,0 |
|
с фильтром |
11,0 |
15,1 |
23,0 | |||
|
1300 |
без фильтра |
11,0 |
14,8 |
21,0 | ||
|
с фильтром |
11,0 |
15,1 |
23,0 | |||
|
рефлектометр на одну длину волны |
850 |
без фильтра |
12,7 |
16,5 |
22,7 | |
|
с фильтром |
12,7 |
16,7 |
24,7 | |||
|
1300 |
без фильтра |
12,7 |
16,5 |
22,7 | ||
|
с фильтром |
12,7 |
16,7 |
24,7 | |||
|
Многомодовое 50,0/125 мкм |
рефлектометр на две длины волны |
850 |
без фильтра |
10,0 |
13,8 |
20,0 |
|
с фильтром |
10,0 |
14,1 |
22,0 | |||
|
1300 |
без фильтра |
10,0 |
13,8 |
20,0 | ||
|
с фильтром |
10,0 |
14,1 |
22,0 | |||
|
рефлектометр на одну длину волны |
850 |
без фильтра |
11,7 |
15,5 |
21,7 | |
|
с фильтром |
11,7 |
15,7 |
23,7 | |||
|
1300 |
без фильтра |
11,7 |
15,5 |
21,7 | ||
|
с фильтром |
11,7 |
15,7 |
23,7 | |||
Допускается снижение значений динамического диапазона измерения затухания на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров.
Пределы допускаемой основной абсолютной погрешности при измерениях затухания: ± (0,04-а) дБ,
где а - измеряемое затухание, дБ.
Пределы допускаемой абсолютной погрешности при измерениях затухания в рабочих условиях:
± (0,05-а) дБ, где а - измеряемое затухание, дБ.
Минимальная дискретность отсчета при измерениях затухания 0,001 дБ.
Величины мертвой зоны по затуханию и мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ указаны в таблице 9.
Таблица 9 ___________________________________________________________
|
Модификация рефлектометра |
Величина мертвой зоны, м, не более | ||
|
по затуханию |
по отражению^ | ||
|
ОР-2-3/ХХХ-1, ОР-2-3/ХХХ-4, ОР-2-3/ХХХ-5 |
13,0 |
З^^^Ч Jz 1 Ж х | |
|
ОР-2-3/ХХХ-2, ОР-2-3/ХХХ-6, ОР-2-3/ХХХ-7 |
11,0 |
/X ®1 \ | |
|
ОР-2-3/ХХХ-3 |
7,0 |
1г |
“средсп / \ Республики |
Питание рефлектометра осуществляется от:
- персонального компьютера через порт USB;
- сети переменного тока с напряжением (230±23) В и частотой (50,0±0,4) Гц через блок питания FW7601/06, входящий в комплект поставки, для выполнения функции включения встроенного источника видимого излучения.
Мощность, потребляемая от сети переменного тока (230+23) В и частотой (50,0±0,4) Гц, не более 10 Вт.
Ток, потребляемый от блока питания или порта USB, не более 0,3 А.
Время непрерывной работы, не менее 8 часов.
Габаритные размеры рефлектометра, не более 168x111x36 мм.
Масса рефлектометра, не более 0,5 кг.
Знак утверждения типа
Знак Утверждения типа наносят на переднюю панель рефлектометра методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки рефлектометров указан в таблице 11.
Таблица 11
|
Наименование |
Количество |
Примечание |
|
Рефлектометр оптический ОР-2-3/ХХХ-Х |
1 |
ХХХ-Х - модификация рефлектометра |
|
Персональный компьютер в комплекте |
1 |
согласно договору поставки |
|
Источник питания FW7601/06 |
1 |
питание от сети 230 В |
|
Кабель интерфейсный USB |
1 |
соединение с компьютером и питание рефлектометра |
|
Кабель оптический соединительный одномодовый с разъемами FC |
1 |
с рефлектометром для одномодового ОВ |
|
Кабель оптический соединительный многомодовый с разъемами ST |
1 |
с рефлектометром для многомодового ОВ |
|
Компакт-диск с программным обеспечением ИИТ.71119-38 |
1 | |
|
Методика поверки МРБ. МП. 1726-2007 |
на компакт-диске | |
|
Руководство по эксплуатации |
1 | |
|
Упаковочная сумка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100003325.008-2007 "Рефлектометры оптические ОР-2-3. Технические условия".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
МРБ. МП. 1726-2007 "Рефлектометры оптические ОР-2-3. Методика поверки".
Л',
осударствснг;ь>й peSstB средств измеряй Ч
Респубвиви бедайёв /
даwmt/
Заключение
Рефлектометры оптические ОР-2-3 соответствуют требованиям ТУ BY 100003325.008-2007, ГОСТ 22261-94.
Межповерочный интервал - не более 12 месяцев (для рефлектометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
Другие Рефлектометр
