Трансформаторы тока ТВ-ЭК

Номер в ГРСИ РФ:	РБ 03 13 7403 20
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ООО «Электрощит-Ко», п.Бабынино, Калужская обл.

Скачать

Описание типа РБ 03 13 7403 20 [2020-04-30]

rb-03-13-7403-20_2020-04-30.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока ТВ-ЭК (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 7403 20
Наименование	Трансформаторы тока ТВ-ЭК
Год регистрации	2020
Номер сертификата	13171
Дата регистрации	2020-01-30
Срок действия	2024-04-01
Получатель сертификата	ООО "Электрощит-К", п. Бабынино Калужской обл., Российская Федерация (RU)

Производитель / Заявитель

ООО "Электрощит-К"

Адрес: п. Бабынино, Калужская обл., ул. Советская, 24, 249210

Контакты: тел. (08448) 2-17-51, факс (08448) 2-24-58; info@tf-el.ru

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь трансформаторы тока со значениями номинального первичного тока до 5 000 А и значениями номинального вторичного тока 1 А и 5 А (для применения В сфере законодательной метрологии). Метрологически обеспечены в Республике Беларусь трансформаторы тока со значениями номинального первичного тока до 18 000 А (в соответствии с рядом номинальных значений первичного тока, предусмотренных ГОСТ 7746) и значениями номинального вторичного тока 1 А и 5 А (для применения ВНЕ сферы законодательной метрологии). Метрологически НЕ обеспечены в Республике Беларусь трансформаторы тока со значениями номинального первичного тока и значениями номинального вторичного тока, отличных от ряда значений, предусмотренных ГОСТ 7746 и ГОСТ 8.550 (НТК №01-20).
Методика поверки	Поверку проводить по ГОСТ 8.217-2003 (в сфере законодательной метрологии) и ИЦРМ-МП-205-18 утвержденной в 2018 г. (ВНЕ сферы законодательной метрологии)(НТК №01-20).
Признание поверки	Первичная при выпуске из производства и периодической поверки для метрологически необеспеченных исполнений, проводимой ООО "Электрощит-К", п. Бабынино Калужской обл., РФ (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма - ВЧМ) для трансформаторов тока с номинальным первичным током до 32 000 А (для ряда значений, предусмотренных ГОСТ 7746) и номинальным вторичным током 1 и 5 А.; первичная при выпуске из производства и периодической поверки для метрологически необеспеченных исполнений, проводимой ИП Казаков П.С., г. Москва, РФ (аттестат аккредитации - №RA.RU.320038, шифр поверительного клейма - ДКД) для трансформаторов тока с номинальным первичным током до 5000 А (для ряда значений, предусмотренных ГОСТ 7746). Первичная при выпуске из производства и периодической поверки для метрологически необеспеченных исполнений, проводимой ООО "Электрощит-К", п. Бабынино Калужской обл., РФ (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма - ВЧМ) и ИП Казаков П.С., г. Москва, РФ (аттестат аккредитации - №RA.RU.320038, шифр поверительного клейма - ДКД) для трансформаторов тока с номинальным первичным током, отличным от ряда значений, предусмотренных ГОСТ 7746 и номинальным вторичным током 1 А, 2 А, 2,5 А, 5 А, проведенных согласно ИЦРМ-МП-205-18 "Трансформаторы тока. Методика поверки", утвержденной в 2018 г. (НТК №01-20).

Поверители

Скачать

Описание типа РБ 03 13 7403 20 [2020-04-30]

rb-03-13-7403-20_2020-04-30.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений

Назначение

Описание

Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному.

Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора, на высоковольтных вводах, токошинопроводах и в воздушной среде.

Трансформаторы по конструктивному исполнению являются встроенными, имеют от одной до пяти вторичных обмоток для учета, измерения и защиты, а также один или несколько коэффициентов трансформации, получаемых путем изменения числа витков вторичной обмотки.

Трансформаторы изготавливаются в грех исполнениях: ТВ-ЭК Ml, ТВ-ЭК М2 и ТВ-ЭК М3.

Трансформаторы ТВ-ЭК Ml применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя. Первичной обмоткой для данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Среда - воздух или масло. Изоляцией для трансформаторов служит изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.

Трансформаторы ТВ-ЭК М2 используются для установки в токопроводы и шинопроводы. Трансформатор крепится внутри кожуха токопровода. Первичной обмоткой данного трансформатора служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора в соответствии с конструктивными особенностями конечного изделия.

Трансформаторы ТВ-ЭК М3 предназначены для оснащения уже работающих силовых трансформаторов. Первичной обмоткой данных трансформаторов является высоковольтный ввод силового трансформатора. Изоляцией служит компаунд корпуса самого трансформатора и изоляция предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток выходят в клемную коробку, расположенную с торца трансформатора.

Внешний вид трансформаторов приведён на рисунках 1-3.

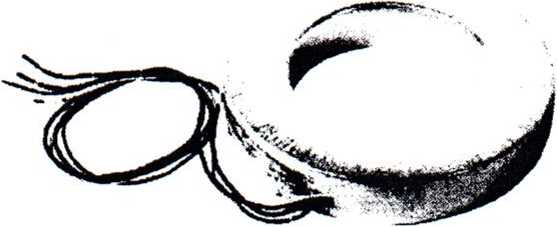

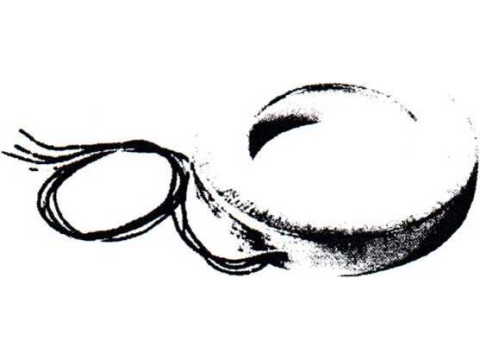

Рисунок 1 - Внешний вид трансформаторов ТВ-ЭК Ml

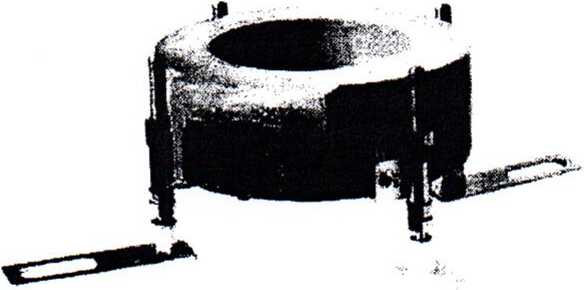

Рисунок 2 - Внешний вид трансформаторов ТВ-ЭК М2

Рисунок 3 - Внешний вид трансформаторов ТВ-ЭК М3

Рас тв-эк хх:			шифровка условного обозначения трансе КХ -Х/Х/Х/Х/Х -Х-Х-Х-Х-Х-Х /XXX						юрматоров: DxdxII)
									Габаритные размеры, мм____________ Категория размещения по ГОСТ 15150-69
									Климатическое исполнение по ГОСТ 15150-69
								Номинальный вторичный ток, А
							Номинальный первичный ток, А (при наличии отпаек - указывается через тире)
						Классы точности
					Высота трансформатора, только для трансформаторов М2, М3 (А...Н)
				Конструктивный вариант исполнения трансформаторов (Ml, М2, М3)
			Номинальное напряжение ввода, под который разрабатывается трансформатор, кВ
		Товарный знак (Электро щит-К°)
	Трансформатор тока встроенный

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов

Наименование характеристики	Значение
Номинальное напряжение С/ном, кВ	0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500;750
Наибольшее рабочее напряжение, кВ	0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363;525;787
Номинальный первичный ток /)ном, А	от 50 до 32000
Номинальный вторичный ток /гном, А	1;2; 2,5; 5
Номинальная частота переменного тока, Гц	50, 60
Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cos <р=0,8, В-А	от 1 до 150 \|
Класс точности по ГОСТ 7746-2015: - вторичных обмоток для измерения и учета - вторичных обмоток для защиты	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; ЮР
Номинальный коэффициент I безопасности Кь-НОм вторичных обмоток । для измерения и учета	от 3 до 50 "
Номинальная предельная кратность Кнаы вторичных обмоток для зашиты___	от 2 до 50

Таблица 2 - Технические характеристики трансформаторов

Наименование характеристики	Значение
Габаритные размеры*, не более, мм: - наружный диаметр D - внутренний диаметр d - высота	1400 1200 500
Масса, кг*	от 1 до 350
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °C)*	У2 (от -45 до +50) УЗ (от -45 до +50) УХЛ1 (от -60 до +50) УХЛ2 (от -60 до +50) УХЛЗ (от -60 до +50) Т1 (от -10 до +50) Т2 (от -10 до +55) ТЗ(от-10 до +55)
Средняя наработка на отказ, ч	400000
Средний срок службы, лет	45
Примечание -*- в зависимости от заказа

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.

Комплектность

Таблица 3 - Комплектность

Наименование изделия	Обозначение	Количество
Трансформатор тока ТВ-ЭК		1 шт.
Руководство по эксплуатации в зависимости от исполнения: - для исполнения ТВ-ЭК Ml - для исполнения ТВ-ЭК М2 - для исполнения ТВ-ЭК М3	ЭК. 1.770.000 РЭ ЭК.1.770.010РЭ ЭК. 1.770.100 РЭ	1 экз. *
Паспорт в зависимости от исполнения: - для исполнения ТВ-ЭК Ml - для исполнения ТВ-ЭК М2 - для исполнения ТВ-ЭК М3	ЭК. 1.770.000 ПС ЭК.1.770.010ПС ЭК. 1.770.100 ПС	1 экз.
Трансформаторы тока ТВ-ЭК. Методика поверки	ИЦРМ-МП-205-18	1 экз.
Копии протоколов приёмо-сдаточных испытаний	-	1 экз.**
Копия свидетельства об утверждении типа средств измерений, допущенных к применению в РФ, с приложением описанием типа	-	1 экз.**

Примечания

* Общее количество экземпляров РЭ может поставляться в меньшем количестве, но не менее 1 экземпляра на б трансформаторов

** Документы поставляются по дополнительному запросу или по условиям договора/контракта на поставку

\\ \

Поверка

осуществляется по документу ИЦРМ-МП-205-18 «Трансформаторы тока ТВ-ЭК. Методика поверки» утверждённому ООО «ИЦРМ» 26.12.2018 г.

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5ООО.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);

- прибор измерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

Нормативные документы

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ТУ 3414-009-52889537-08 Трансформаторы тока ТВ-ЭК. Технические условия
