Трансформаторы тока ТЛК-СТ
| Номер в ГРСИ РФ: | РБ 03 13 5698 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Самарский трансформатор", г. Самара |
Трансформаторы тока ТЛК-СТ (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5698 20 |
| Наименование | Трансформаторы тока ТЛК-СТ |
| Год регистрации | 2020 |
| Номер сертификата | 13236 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-07-26 |
| Получатель сертификата | АО "Самарский трансформатор", г. Самара, Российская Федерация (RU) |
Производитель / Заявитель
АО "Самарский трансформатор"
Адрес: 443017, г. Самара, Южный проезд, 88
Контакты: тел.: (846) 261-68-23; факс: (846) 261-68-25 // info@samaratransformer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ОАО "Самарский трансформатор" (аттестат аккредитации - № RA.RU.310606, шифр поверительного клейма - БНС)(НТК №05-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5698 20 [2015-07-02]
rb-03-13-5698-20_2015-07-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5698 20 [2020-05-05]
rb-03-13-5698-20_2020-05-05.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТЛК-СТ (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Вторичные обмотки размещены каждая на своем магнитопроводе. Корпус трансформаторов выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.
Трансформаторы тока могут иметь от одной до пяти вторичных обмоток для измерения или/и защиты.
Трансформаторы тока выпускаются в трех модификациях ТЛК-СТ-10, ТЛК-СТ-35, ТЛК-СТ-20, которые идентичны по принципу действия и отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

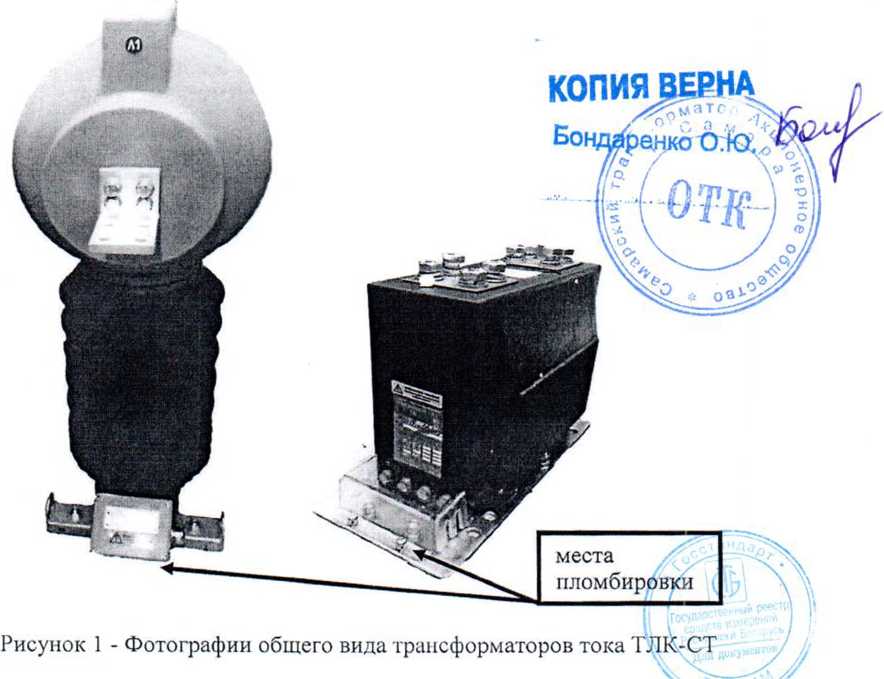

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Лист № 2
Всего листов 3
ограммное обеспечение тоутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТЛК-СТ представлены в таблице 1
|
• Характеристика |
Значение | ||
|
ТЛК-СТ-10 |
ТЛК-СТ-35 |
ТЛК-СТ-20 | |
|
Номинальное рабочее напряжение. кВ |
10 |
35 |
20 |
|
Наибольшее рабочее напряжение, кВ |
12 |
40.5 |
24 |
|
Номинальный первичный ток. А |
от 5 до 2500 |
от 5 до 3000 |
от 5 до 2500 |
|
Номинальная вторичная нагрузка. В А |
от 3 до 50 |
от 5 до 100 |
от 5 до 100 |
|
Классы точности: - для измерений - для защиты |
0.2; 0.2S; 0.5; 0.5S 5Р;10Р | ||
|
Номинальный вторичный ток. А |
1;5 | ||
|
Номинальная частота, Гц |
50; 60 | ||
|
Габаритные размеры, мм: [ - длина - ширина - высота |
270 148 220 |
650 650 955 |
345 200 285 |
|
Масса, кг. нс более |
23 |
138 |
35 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2,УЗ.ТЗ |
УХЛ1 У2 |
У2.УЗ,ТЗ |
|
Номинальный коэффициент безопасности приборов вторичной обмотки |
от 2 до 20 | ||
|
Номинальная предельная кратность вторичной обмотки___ _ |
от 5 до 30 | ||
Знак утверждения типа
наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на трансформатор тока методом наклейки.
КОПИЯВЕРНА
Комплектность
Таблица 2 - Комплект поставки
|
Наименование |
- II? ( |
m тл 1 |
Соли |
\iecTBo |
|
Трансформатор тока |
lbs 1 |
Ui К |
1 |
шт. |
|
Паспорт |
Vo \ |
^экз. | ||
|
Руководство по эксплуатации |
---И Жт/на партию | |||
|
Защи тная крышка |
' 1 |
шт. | ||
|
Винт пломбировочный___ |
2 шт. | |||
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5. номинальное рабочее напряжение, кВ: 0,66, номинальные значения первичного тока, А: от 5 до 5000. класс точности 0,05; (регистрационный № 27007-04);
“ - прибор сравнения КТ-01, предел измерения токовой погрешности, %: ±19,99.предел
«мерения угловой погрешности, угловых мин: ±1999; класс точности 0.001 (регистрационный й 18287-99);
- нагрузочное устройство МР 3027 (регистрационный № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-042-05755476-2014 Трансформаторы тока ТЛК-СТ. Технические условия
