Трансформаторы напряжения НИОЛ-СТ
| Номер в ГРСИ РФ: | РБ 03 13 5700 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Самарский трансформатор", г. Самара |
Трансформаторы напряжения НИОЛ-СТ (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5700 20 |
| Наименование | Трансформаторы напряжения НИОЛ-СТ |
| Год регистрации | 2020 |
| Номер сертификата | 13237 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2024-07-26 |
| Получатель сертификата | АО "Самарский трансформатор", г. Самара, Российская Федерация (RU) |
Производитель / Заявитель
АО "Самарский трансформатор"
Адрес: 443017, г. Самара, Южный проезд, 88
Контакты: тел.: (846) 261-68-23; факс: (846) 261-68-25 // info@samaratransformer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь трансформаторы напряжения с номинальным напряжением первичных обмоток 3,3; 3,3/v3; 6,6; 6,9; 6,6/v3; 6,9/v3; 10,5; 11; 11/v3; 18; 18/v3; 20; 20/v3 В и с номинальным напряжением вторичных обмоток свыше 100 В. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений трансформаторов): ОАО "Самарский трансформатор" (аттестат аккредитации - № RA.RU.310606, шифр поверительного клейма - БНС)(НТК №05-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5700 20 [2020-05-04]
rb-03-13-5700-20_2020-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5700 20 [2015-07-06]
rb-03-13-5700-20_2015-07-06.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения НИОЛ-СТ (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформатор представляет собой блок, состоящий из магнитопровода и обмоток: первичной и вторичной, который залит компаундом на основе эпоксидной смолы в корпус из циклоалифатической смолы.
Высоковольтные выводы «А» и «X» первичной обмотки расположены на корпусе трансформатора. Выводы вторичных обмоток и вывод заземления находятся в клеммнике внизу трансформатора, и закрываются защитной крышкой. Крепление трансформатора на месте установки производится с помощью четырёх болтов. Трансформаторы напряжения могут иметь от одной до трех вторичных обмоток для измерения или/и защиты.
Трансформаторы напряжения выпускаются в следующих модификациях: НИОЛ-СТ-3, НИОЛ-СТ-6, НИОЛ-СТ-Ю, НИОЛ-СТ-20 и НИОЛ-СТ-35, которые отличаются метрологическими и техническими характеристиками, указанными в таблице 1.
Фотографии общего вида и места пломбировки трансформаторов напряжения НИОЛ-СТ представлены на рисунках 1, 2, 3.

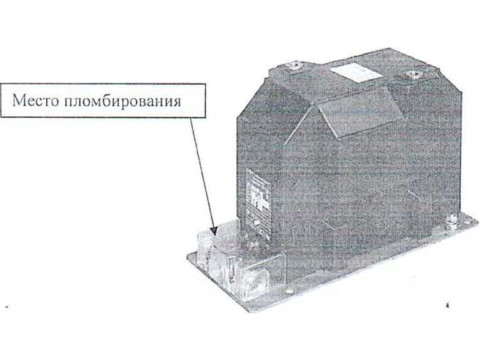

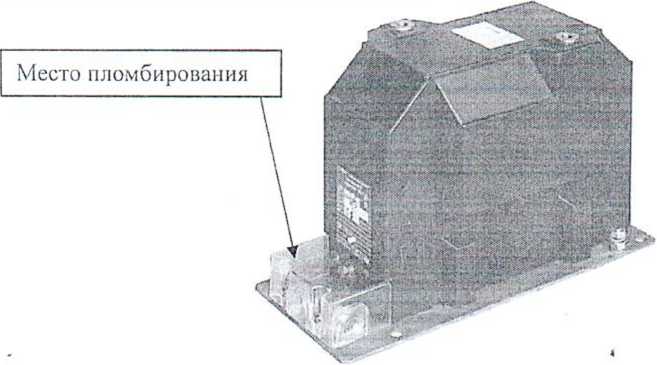

Рисунок 1 - Фотография общего вида и место пломбировки трансформаторов напряжения модификаций НИОЛ-СТ-3, НИОЛ-СТ-6, НИОЛ-СТ-10
об

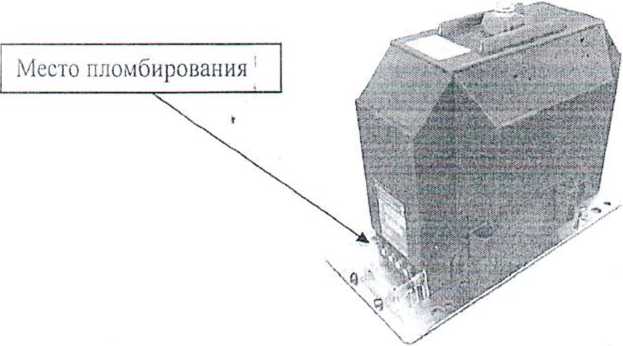

Рисунок 2 - Фотография общего вида и место пломбировки трансформаторов напряжения модификации НИОЛ-СТ-20

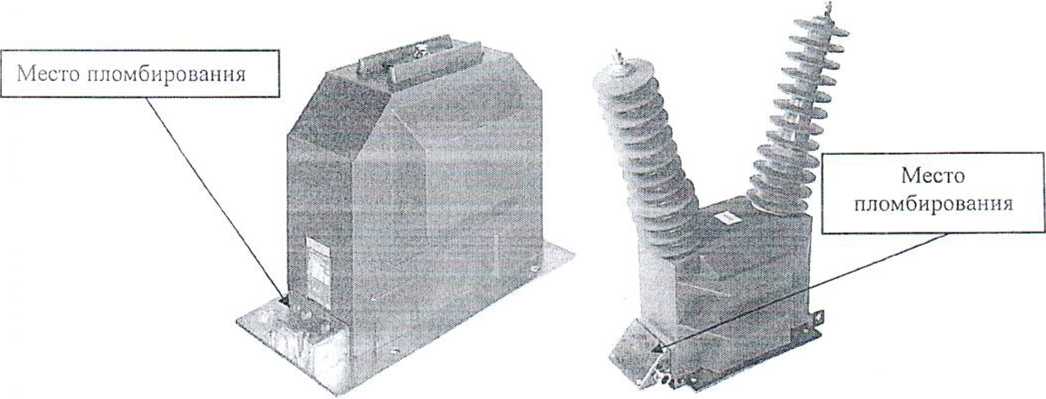

Рисунок 3 - Фотографии общего вида и места пломбировки трансформаторов напряжения модификации НИОЛ-СТ-35
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов напряжения НИОЛ-СТ представлены в таблице 1.
Таблица I
о ОТ
|
Характеристика |
Значение | ||||
|
НИОЛ-СТ-3 |
НИОЛ-СТ-6 |
Н ИОЛ-СТ-10 |
Н1ЮЛ-СТ-20 |
НИОЛ-СТ-35 | |
|
Номинальное рабочее напряжение. кВ |
3 |
6 |
10 |
20 |
35 |
|
Наибольшее рабочее напряжение. кВ |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
Ном и нальное i iai 1 ряжен не первич ной обмотки. кВ |
3; З/х/З 3.3: З.ЗАЗ |
6: 6/\'3: 6.6: 6.6/V3; 6.9: 6.9/\'3 |
10: 10АЗ 10.5: ЮЛ/З 11:11А'3 |
18: 18 А'3 20: 20/х'З |
35: 35/V3 |
|
Номинальное напряжение вторичных обмоток. В |
от 100/3 до 230 - - | ||||
|
Номинальная мощность вторичных обмоток при коэффициенте мощности cos</j=0.8. В А |
от 1 до 630 |
от 1 до 1250 |
от 1 до 1500 | ||
|
Классы точности вторичных обмоток для измерений |
0.2; 0.5: 1.0: 3.0 | ||||
|
Классы точности вторичных обмоток для защиты |
ЗР: 6Р | ||||
|
Номинальная частота переменного тока. Гц |
50: 60 | ||||
|
Габаритные размеры, мм. не более - длина - ширина - высота |
745 240 435 |
325 178 275 |
684 340 876 | ||
|
: Масса, кг. не более |
80 |
30 |
90 | ||
|
Климатическое исполнение по ГОСТ 15150-69 |
У2: УЗ: УХЛ2: Т2: ТЗ |
У2: УЗ: Т1: Т2; ТЗ: УХЛ1: УХЛ2 | |||
, утверждения типа
юснтся на титульный лист паспорта, руководства по эксплуатации методом печати . на трансформатор методом наклейки.
Комплектность
Таблица 2 - Комплект поставки
|
Наименование |
Количество |
|
Трансформатор напряжения НИОЛ-СТ-3 (НИОЛ-СТ-6. НИОЛ-СТ-10. НИОЛ-СТ-20. НИОЛ-СТ-35) |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. на партию |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСП. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVR.D 40 (регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор сравнения КИТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузки трансформаторов напряжения МНТП (регистрационный номер в Федеральном информационном фонде 32403-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСП. Трансформаторы напряжения. Методика поверки
ТУ 3414-044-05755476-2014 Трансформаторы напряжения НИОЛ-СТ. Технические условия
