Трансформаторы напряжения антирезонансные однофазные НАМИ

Назначение

Трансформаторы напряжения антирезонансные однофазные НАМИ (далее -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330 и 500 кВ.

Описание

Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы НАМИ антирезонансные однофазные. Внутренняя изоляция -масляная, внешняя - фарфоровая (полимерная).

Трансформаторы имеют до четырех вторичных обмоток - основных (для АПИС КУЭ, измерений и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности.

Трансформаторы выпускаются в четырех модификациях, отличающихся номинальным напряжением первичной обмотки и конструктивными особенностями.

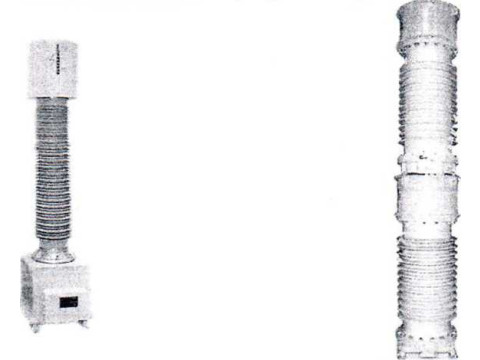

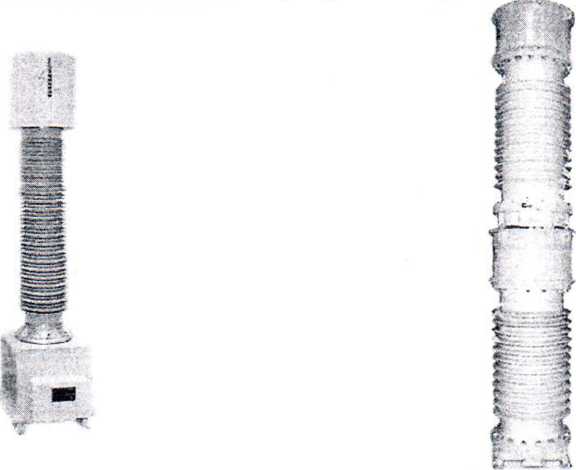

Трансформаторы НАМИ-110 имеют герметичную конструкцию и состоят из активной части (сердечника и обмоток), размешенной в герметичном баке, и изоляционной фарфоровой (полимерной) покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.

На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.

В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с выводами вторичных обмоток.

Трансформаторы НАМИ-220, НАМИ-330, НАМИ-500 имеют каскадную конструкцию и состоят из двух (НАМИ-220) или трех (НАМИ-330. НАМИ-500) ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформаторов имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления.

КОПИЯ

ВЕРНА

Трансформаторы имеют первичную, выравнивающую, связующую обмотки, а также до четырех вторичных обмоток - основных (для АИИСКУЭ, измерения и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности. Обмотки изолированы бумажно-масляной изоляцией. Линейный вывод А первичной обмотки расположен на металлической крышке верхней ступени. Вывод X первичной обмотки, выводы основной вторичной и дополнительной вторичной обмоток расположены в коробке выводов нижней ступени. Выводы основной вторичной обмотки АИИСКУЭ находятся в отдельной коробке выводов.

Трансформаторы НАМИ-330, НАМИ-500 в верхней части имеют экран в виде металлического кольца.

На корпусе трансформаторов имеется табличка технических данных.

Трансформаторы относятся к однофункциональным изделиям.

Рабочее положение трансформаторов в пространстве - вертикальное.

Рисунок 3 - Общий вид трансформаторов напряжения НАМИ-330

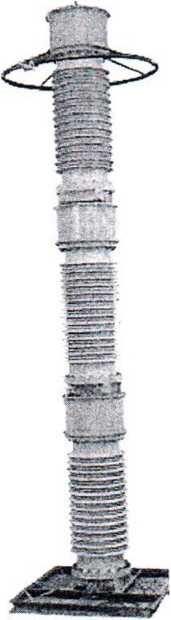

Рисунок 4 - Общий вид трансформаторов напряжения НАМИ-500

Технические характеристики

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжени.

Лист № 4

Всего листов 5

Примечания

'■ - по согласованию с заказчиком, при номинальных мощностях до 100 В-А включительно класс точности обеспечивается от режима холостого хода обмотки до номинальной нагрузки;

2| - Класс точности ЗР обеспечивается от холостого хода обмотки до номинальной нагрузки

Знак утверждения типа

наносится на табличку технических данных трансформатора электрографическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Примечания

°-для НАМИ-НО;

2) - для НАМИ-220;

3) - для НАМИ-330;

4) - для НАМИ-500

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения эталонный ОМОН-НО (регистрационный номер в Федеральном информационном фонде № 59180-14), трансформатор напряжения эталонный ОМОН-220 (регистрационный номер в Федеральном информационном фонде № 59181-14). трансформатор напряжения эталонный ОМОН-330/500 (регистрационный номер в Федеральном информационном фонде № 59182-14). прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 2471-9-'ОЗ);. магазин

нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде

Допускается применение аналогичных средств поверки, обесценивающих о пред метрологических характеристик поверяемых СИ'с требуемой точностью. ■

:ние

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

■ ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1N3 до 750/^3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-023-11703970-03 Трансформаторы напряжения антирезонансные однофазные серии НАМИ. Технические условия
