Трансформаторы тока серии TG
| Номер в ГРСИ РФ: | РБ 03 13 7718 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "АББ Электрические Сети", г. Екатеринбург |
|
Описание типа РБ 03 13 7718 20 [2021-01-18]
rb-03-13-7718-20_2021-01-18.pdf
|
Скачать |
Трансформаторы тока серии TG (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7718 20 |
| Наименование | Трансформаторы тока серии TG |
| Год регистрации | 2020 |
| Номер сертификата | 13681 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-08-20 |
| Получатель сертификата | Филиал ООО "АББ Электрические Сети" в г. Екатеринбурге, г.Екатеринбург, Российская Федерация (RU) |
Производитель / Заявитель
Филиал ООО "АББ Электрические Сети" в г. Екатеринбурге
Адрес: 620066, Свердловская обл., г.Екатеринбург, ул. Бархотская, д.1
Контакты: +7 (343) 35-11-35, abb.ekt@ru.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ИЦРМ-МП-052-19 (2019). |
| Признание поверки | Первичная при выпуске из производства УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр поверительного клейма-СЕ) (НТК №08-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 7718 20 [2021-01-18]
rb-03-13-7718-20_2021-01-18.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока серии TG (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке, и (или) выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.
Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. В головной части трансформаторов расположено устройство сброса давления, которое срабатывает при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.
Клемма заземления расположена на основании трансформатора.
Структура обозначения трансформаторов:
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (У1 или УХЛ1)
Номинальный вторичный ток, А
Номинальный первичный ток, А
Номинальные классы точности обмоток по ГОСТ 7746-2015
Конструктивный вариант исполнения (N; N1 или отсутствие) 145 - для работы с номинальным напряжением 110 кВ;
170 - для работы с номинальным напряжением 150 кВ;
245 - для работы с номинальным напряжением 220 кВ
С газовой изоляцией
><ланда,
Обозначение трансформатора тока
рвесго'

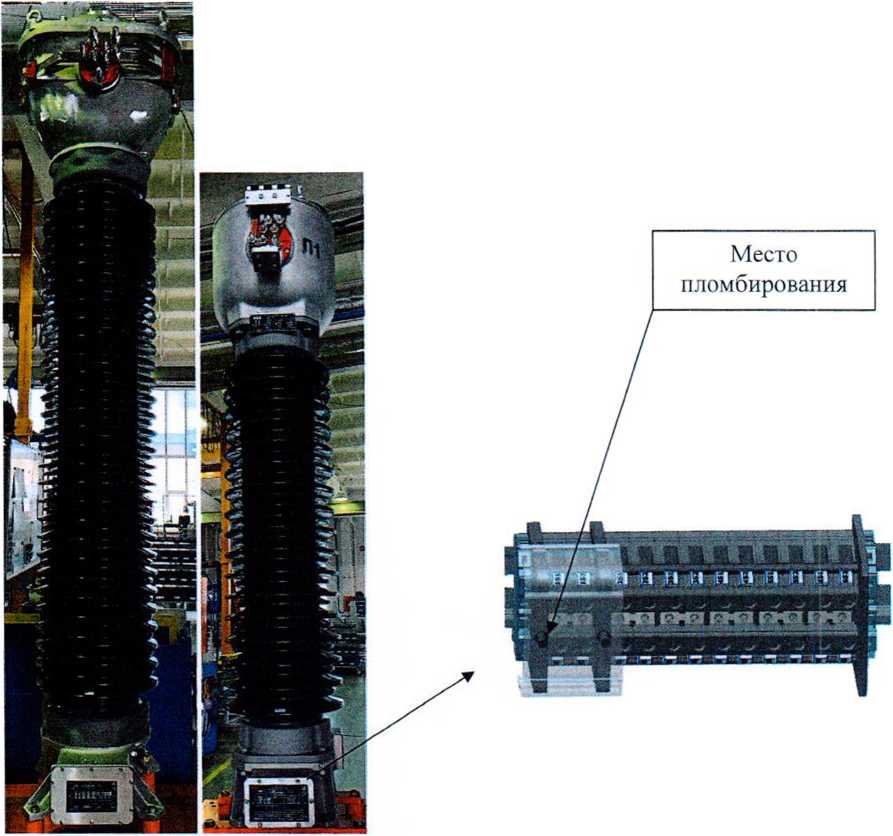

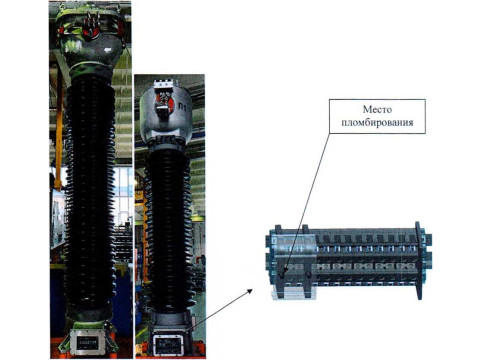

Общий вид трансформаторов серии TG указан на рисунке 1, место нломбиро клеммной коробки от несанкционированного доступа представлено на рисунке<;2>^“
Рисунок 2 - Место пломбирования клемм от несанкционированного доступа
Рисунок 1 - Общий вид трансформаторов тока серии TG
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение | ||
|
TG145 TG145N TG145N1 |
TG170N |
TG245 TG245N | |
|
Номинальное напряжение, кВ |
ПО |
150 |
220 |
|
Наибольшее рабочее напряжение, кВ |
126 |
172 |
252 |
|
Номинальная частота переменного тока, Гц |
50 или 60 | ||
|
Номинальный первичный ток, А |
от 5 до 30^Й^\ | ||
Ч
Продолжение таблицы 1
|
Характеристика |
Значение | ||
|
TG145 TG145N TG145N1 |
TG170N |
TG245 TG245N | |
|
Наибольший рабочий первичный ток, А |
от 5 до 3600 | ||
|
Номинальный вторичный ток, А |
1; 2; 5 | ||
|
Количество вторичных обмоток |
от 1 до 15 | ||
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10 5Р; ЮР | ||
|
Номинальная вторичная нагрузка Sjhom с коэффициентом мощности cos фг = 0,8, В А |
от 0,5 до 100 | ||
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2 = 1,0, В А |
от 0,5 до 5 | ||
|
Номинальная предельная кратность вторичных обмоток для защиты Кнол, |
от 2 до 100 | ||
|
Номинальный коэффициент безопасности К-Бном вторичных обмоток для измерений и учета |
от 2 до 30 | ||
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
2550 975 760 |
2750 975 760 |
3450 975 760 |
|
Масса, кг, не более |
500 |
550 |
900 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1,УХЛ1 |
УХЛ1 |
УХЛ1 |
|
Средняя наработка на отказ, ч |
2106 | ||
|
Средний срок службы, лет |
40 | ||
Примечания:
1 По специальному заказу трансформаторы с номинальными вторичными токами 1 А и
2 А изготавливаются с расширенным диапазоном первичного тока от 1 до 200 % номинального первичного тока в соответствии с ГОСТ 7746-2015 при ограничении по наибольшему рабочему первичному току до 3600 А включительно.
2 По специальному заказу трансформаторы с номинальным вторичным током 5 А изготавливаются с расширенным диапазоном первичного тока от 0,2 до 200 % номинального первичного тока в соответствии с ГОСТ 7746-2015 при ограничении по наибольшему рабочему первичному току до 3600 А включительно.
Знак утверждения типа
наносится методом гравировки на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
^Количество |
|
Трансформатор тока |
/Ш, |
узр7-- "'Ч.ШТ. |
|
Руководство по эксплуатации |
1АВТ.768.019 РЭ, (1АВТ.768.09#Ш 1БП.768.001 РЭ) |
на ЙЙШию |
А/ у*
Продолжение таблицы 2
|
Наименование |
Обозначение |
Количество |
|
Протокол приемо-сдаточных испытаний и поверки |
- |
1 экз. |
|
Паспорт |
1АВТ.768.019 ПС (1АВТ.768.019-01 ПС, 1АВТ.768.099 ПС, 1БП.768.001 ПС) |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-052-19 |
1 экз. |
|
Устройство для заправки газом |
- |
1 шт.* |
|
Баллоны с газом для первичной заправки |
- |
1 шт.* |
|
Комплект крепежа |
- |
1 шт.* |
|
Примечание - * - поставляется по требованию заказчика. | ||
Поверка
осуществляется по документу ИЦРМ-МП-052-19 «Трансформаторы тока серии TG. Методика поверки», утверждённому ООО «ИЦРМ» 14.05.2019 г.
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- трансформатор тока измерительный лабораторный ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде 55278-13);
- прибор сравнения КНТ- 05 (регистрационный номер в Федеральном информационном фонде 37854-08);
прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1 КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок MP3027 (регистрационный номер в Федеральном информационном фонде 34915-07);
- магазин нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ТУ 16-95 1БП.768.001 ТУ Трансформатор тока серии TG. Технические условия
