Трансформаторы тока Т-0,66УЗ предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0562 20 |
| Наименование | Трансформаторы тока Т-0,66У3 |
| Год регистрации | 2020 |
| Номер сертификата | 13928 |
| Дата регистрации | 2020-12-24 |
| Срок действия | 2025-12-24 |
| Получатель сертификата | ОАО "МЭТЗ ИМ. В.И. КОЗЛОВА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МЭТЗ ИМ. В.И. КОЗЛОВА"
Адрес: ул. Уральская, 4, 220037, г. Минск
Контакты: (017)230-11-22 / (017)230-80-80 / info@metz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 0562 20 [2010-12-24]
rb-03-13-0562-20_2010-12-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0562 20 [2017-06-01]
rb-03-13-0562-20_2017-06-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0562 20 [2021-02-18]
rb-03-13-0562-20_2021-02-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0562 20 [2013-10-04]
rb-03-13-0562-20_2013-10-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0562 20 [2009-04-21]
rb-03-13-0562-20_2009-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0562 20 [2017-05-31]
rb-03-13-0562-20_2017-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0562 20 [2015-11-05]
rb-03-13-0562-20_2015-11-05.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока Т-0,66УЗ предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.
Применяются в энергетике в схемах измерения и учета электроэнергии. Трансформаторы классов точности 0,2S и 0,5S могут применяться в системах коммерческого учета электроэнергии.
Описание
Принцип действия трансформаторов тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения.
Трансформаторы тока состоят из магнитопровода и обмоток. Корпус трансформаторов тока выполнен из пластмассы.
Трансформаторы тока Т-0,66УЗ имеют исполнения: Т-0,66УЗ на первичные токи от 10 до 400 А; ТОП-0,66УЗ на первичные токи от 10 до 500 А; ТШП-0,66УЗ на первичные токи от 100 до 2000 А.
Трансформаторы тока исполнений Т-0,66УЗ и ТОП-0,66УЗ имеют две обмотки: первичную и вторичную. Первичная обмотка, в зависимости от первичного тока, может быть многовитковой или одновитковой в виде шины.
У трансформаторов тока исполнений ТШП-0,66УЗ одна вторичная обмотка. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор, или шина, поставляемая с трансформатором по согласованию с заказчиком.
В трансформаторах тока исполнений ТОП-0,66УЗ и ТШП-0,66УЗ корпус выполнен из пожаробезопасной пластмассы, каждый контакт вторичной обмотки имеет два зажима. Трансформаторы тока классов точности 0,2, 0,2S и 0,5S дополнительно имеют контакт подключения обмотки напряжения счетчика.
Выводы вторичной обмотки и контакт подключения обмотки напряжен^закрыты крышкой. В конструкции трансформаторов предусмотрена возможность пломбировки
от несанкционированного доступа. Обозначение мест для нанесения знака поверки и пломбы Энергонадзора от несанкционированного доступа указаны в приложении А.

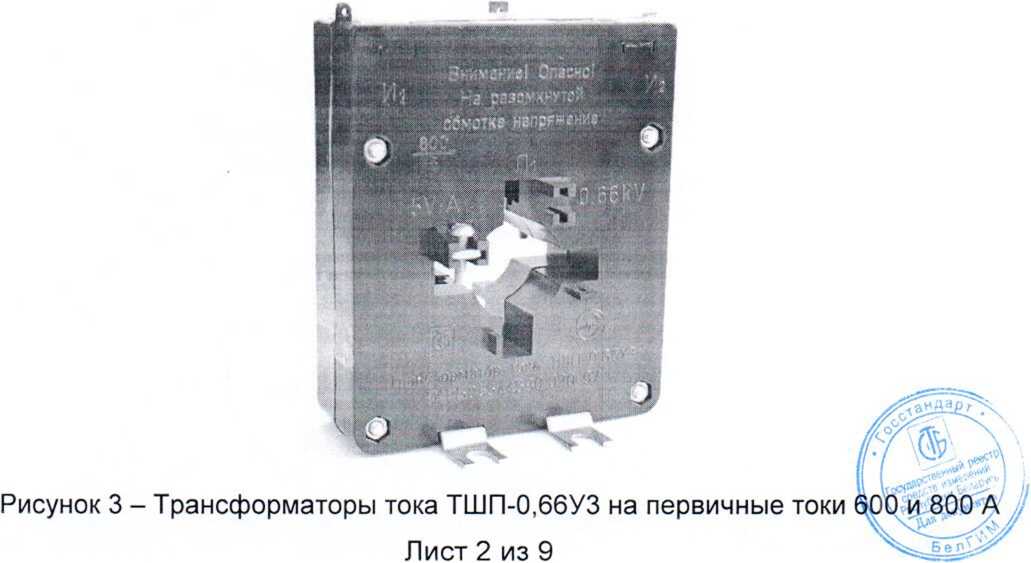

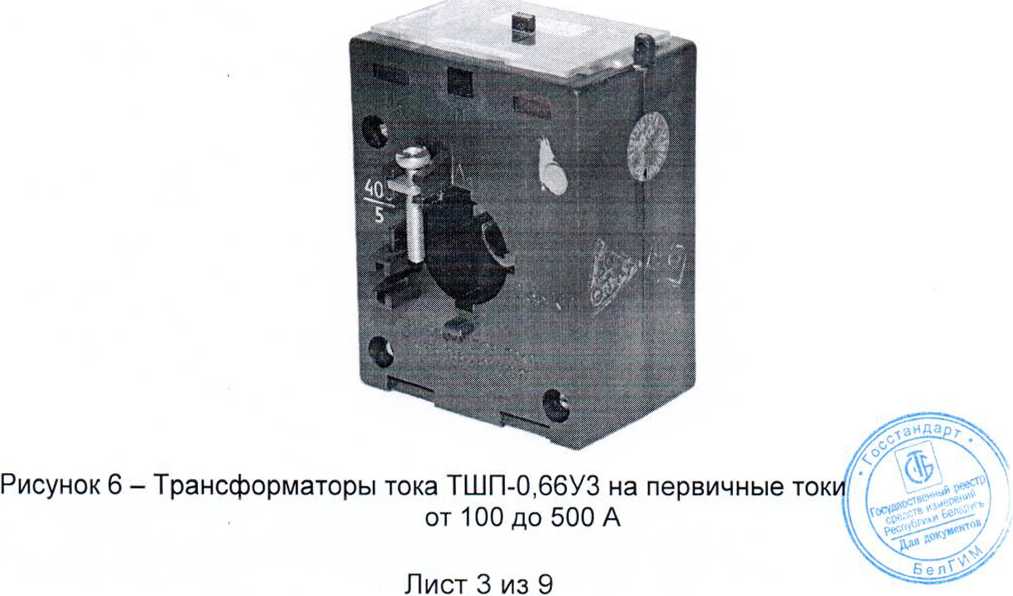

Внешний вид трансформаторов тока приведен на рисунках 1 - 7.
11

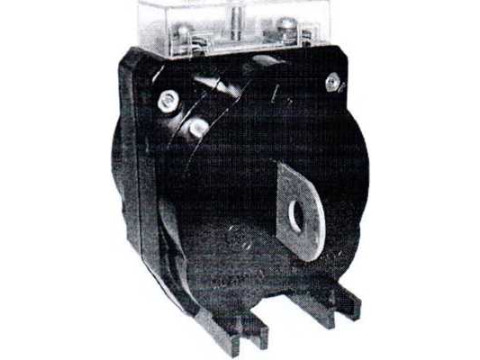

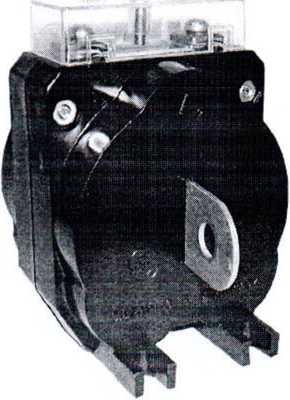

Рисунок 1 - Трансформаторы тока Т-0,66УЗ на первичные токи от 10 до 200 А

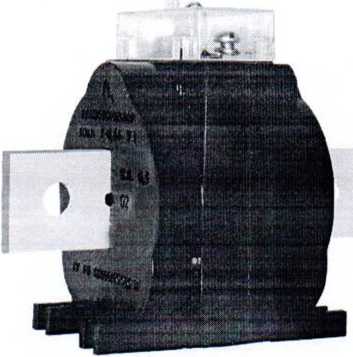

Рисунок 2 - Трансформаторы тока Т-0,66УЗ на первичные токи 200, 300 и 400 А

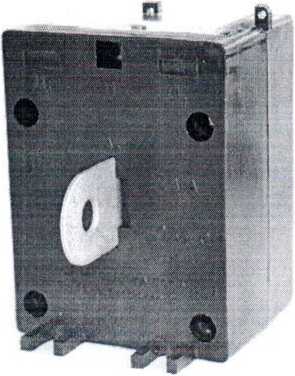

Рисунок 4 - Трансформаторы тока ТОП-0,66УЗ на первичные токи от 10 до 200 А

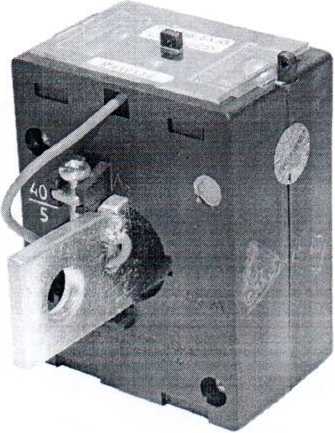

Рисунок 5 - Трансформаторы тока ТОП-0,66УЗ на первичные токи от 200 до 500 А

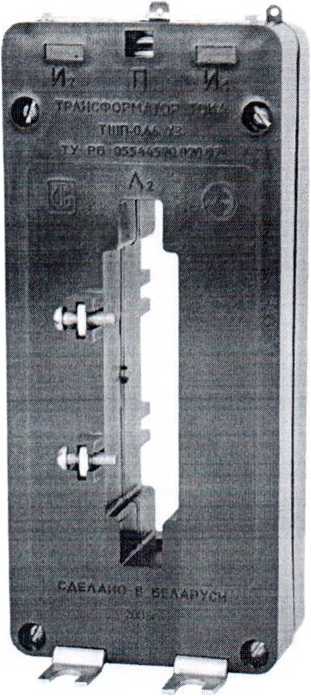

Рисунок 7 - Трансформаторы тока ТШП-0,66УЗ на первичные токи 1000,1500 и 2000 А
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А |
10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300; 400; 500; 600; 800; 1000; 1500; 2000 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos (р2=0,8 для 5 ВА и cos ср2=1,0 для 1 ВА), В-Адля номинальных первичных токов: - от 10 до 40 А - от 50 до 500 А - от 600 до 2000 А |
1; 5 1; 5; 10; 15; 20; 30 5; 10; 15; 20; 30 |
|
Класс точности по ГОСТ 7746-2015 для номинальных первичных токов: - от 10 до 40 А - от 50 до 500 А - от 600 до 2000 А |
0,5; 0,5S; 0,2; 0,2S 1; 0,5; 0,5S; 0,2; 0,2S 1; 0,5; 0,5S |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50 или 60 |
|
Габаритные размеры, мм, не более: -для номинальных первичных токов 10; 20; 30; 40; 50; 75; 100; 150 и 200 А для типов: Т-0,66УЗ ТОП-0,66УЗ - для номинальных первичных токов 100; 150; 200; 250; 300; 400 и 500 А для типов: Т-0.66УЗ ТОП-0,66УЗ ТШП-0,66УЗ - для номинальных первичных токов 600 и 800 А -для номинальных первичных токов 1000, 1500, 2000 А |
123x73x107 123x71x97 128x73x107 128x71x97 70x71x97 60x105x132 65x80,5x187 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УЗ |
|
Средняя наработка до отказа, ч |
4-Ю5 |
Таблица 2
|
Исполнение трансформатора тока |
Номинальный первичный ток, А |
Номинальная вторичная нагрузка, ВА |
Класс точности по ГОСТ 7746-2015 |
Масса, кг, не более |
|
ТОП-0,66-1 |
10; 20; 100 |
1 |
0,5S |
0,60 |
|
30; 75; 150 |
0,65 | |||
|
40; 50 |
0,62 | |||
|
ТОП-0,66-2 |
10; 20; 40; 50; 100 |
0,2S |
0,65 | |
|
30; 75; 150 |
0,70 | |||
|
ТОП-0,66-1 |
200 |
0,5S |
0,52 | |
|
250; 300 |
0,55 | |||
|
400 |
0,55 | |||
|
500 |
0,60 | |||
|
ТОП-0,66-2 |
200; 250; 300 |
0,2S |
0,60 | |
|
400 |
0,60 | |||
|
500 |
0,62 | |||
|
ТШП-0,66-1 |
200 |
0,5S |
0,52 | |
|
250; 300; 400 |
0,55 | |||
|
500 |
0,60 | |||
|
ТШП-0,66-2 |
100; 150 |
0,5S |
0,52 | |
|
200; 250; 300; 400 |
0,2S |
0,60 | ||
|
500 |
0,62 | |||
|
Т-0,66 |
10, 20, 30, 40, 75, 150,400 |
5 |
0,5; 0,5S |
0,60 |
|
50, 100 |
0,65 | |||
|
200 |
0,5S | |||
|
200 |
0,5 |
0,60 | ||
|
300 |
0,5; 0,5S |
0,55 | ||
|
ТОП-0,66-1 |
10, 20, 30, 40, 75, 100, 150 |
5 |
0,5; 0,5S |
0,65 |
|
50 |
0,5; 0,5S |
0,70 | ||
|
200 |
0,5S |
0,65 | ||
|
50 |
10; 15; 20; 30 |
1; 0,5; 0,5S |
0,83 | |
|
75 |
10; 15; 20; 30 |
1; 0,5; 0,5S |
0,80 | |
|
150 |
10; 15; 20; 30 |
1; 0,5; 0,5S |
0,75 | |
|
100; 200 |
10; 15; 20 |
1; 0,5 |
Продолжение таблицы 2
|
Исполнение трансформатора тока |
Номинальный первичный ток, А |
Номинальная вторичная нагрузка, В-А |
Класс точности по ГОСТ 7746-2015 |
Масса, кг, не более | |
|
ТОП-0,66-1 |
200 |
5 |
0,5 |
0,60 | |
|
250 |
0,5; 0,5S |
0,55 | |||
|
300 | |||||
|
400 |
0,60 | ||||
|
10; 15; 20 |
1; 0,5 |
0,65 | |||
|
500 |
5 |
0,2; 0,5; 0,5S |
0,60 | ||
|
ТОП-0,66-2 |
10, 20, 30, 40, 75, 100, 150 |
5 |
0,5S |
0,60 | |
|
50 |
0,65 | ||||
|
200 |
0,61 | ||||
|
300, 400 |
0,55 | ||||
|
10, 20, 30, 40. 75, 100, 150; 200 |
0,2; 0,2S |
0,70 | |||
|
50 |
0,75 | ||||
|
250 |
0,60 | ||||
|
300 | |||||
|
400 |
0,65 | ||||
|
500 |
0,2S |
0,62 | |||
|
ТШП-0,66-1 |
200 |
5 |
0,5 |
0,60 | |
|
250 |
0,5; 0,5S |
0.55 | |||
|
300 | |||||
|
400 |
0,60 | ||||
|
10; 15; 20 |
1; 0,5 |
0,65 | |||
|
500 |
5 |
0,2; 0,5; 0,5S |
0,60 | ||
|
ТШП-0,66-2 |
200 |
5 |
0,5S |
0,61 | |
|
300, 400 |
0,55 | ||||
|
250 |
0,2; 0,2S |
0,60 | |||
|
300 | |||||
|
400 |
0,65 | ||||
|
500 |
0,2S |
0,62 | |||
|
ТШП-0,66-1 |
600 |
5; 10; 15; 20; 30 |
1; 0,5; 0,5S |
0,87 | |
|
800 |
0,90 | ||||
|
1000 |
0,5 |
0,97 | |||
|
1000 |
0,5S |
,20 | |||
|
1500 |
0,5 / |
г | |||
|
1500 |
0,5S |
1,05 | |||
|
2000 |
0,5; 0,5S |
0,9 | |||
Знак утверждения типа
Знак утверждения типа наносят на корпус трансформатора методом литья, а также на этикетку и титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
а) трансформатор тока - 1 шт.;
б) этикетка - 1 экз.;
в) руководство по эксплуатации - по одному экземпляру на партию трансформаторов в количестве 10 шт. или менее, отправляемых в один адрес;
г) комплект крепежных деталей (для трансформаторов тока исполнений ТОП - 0,66 УЗ и ТШП - 0,66 УЗ);
д) перемычка (вывод напряжения) - 1 шт. (для трансформаторов тока исполнений ТШП - 0,66 УЗ классов точности 0,2; 0,2S и 0.5S);
е) шина - 1 шт. по согласованию с заказчиком (для трансформаторов тока исполнений ТШП - 0,66 УЗ на первичные токи 600 - 2000 А).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР ТС 004/2011 „О безопасности низковольтного оборудования”
ГОСТ 7746-2015 „Трансформаторы тока. Общие технические условия”
ТУ РБ 05544590.020-97 „Трансформаторы тока Т-0,66 УЗ”
ГОСТ 8.217-2003 „Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки”
Заключение
Трансформаторы тока Т-0,66 УЗ соответствуют требованиям ТУ РБ 05544590.020-97, ГОСТ 7746-2015, ТР ТС 004/2011 (декларация соответствия регистрационный номер ЕАЭС № BY/112 11.01. ТР004 002 10493 от 31.07.2019, срок действия до 24.07.2024).
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Межповерочный интервал - не более 96 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: 220053, г. Минск, Старовиленский тракт, 93, телефон +375 17 378-98-13.
Аттестат аккредитации № BY/112 1.0025
