Трансформаторы напряжения емкостные НДКМ
| Номер в ГРСИ РФ: | РБ 03 13 6502 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Раменский электротехнический завод Энергия", г. Раменское, Московская обл. |
Трансформаторы напряжения емкостные НДКМ (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 150, 220, 330 и 500 кВ с глухо или эффективно заземленной нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6502 21 |
| Наименование | Трансформаторы напряжения емкостные НДКМ |
| Год регистрации | 2021 |
| Номер сертификата | 14025 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-04-17 |
| Получатель сертификата | АО "Раменский электротехнический завод Энергия", г. Раменское Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
АО "Раменский электротехнический завод Энергия"
Адрес: 140105, г. Раменское, Московской обл., ул. Левашова, д.21
Контакты: тел.(факс): +7 (496) 463 66 93, 467-96-79
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным напряжением до 110 кВ метрологически обеспечены в Республике Беларусь. Трансформаторы с номинальным напряжением до 330 кВ метрологически обеспечены в Республике Беларусь на эталонной базе Гомельского ЦСМ. Трансформаторы с номинальным напряжением 500 кВ метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверку проводить по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ФБУ "ЦСМ Московской области" (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма - ТТ) (НТК № 01-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 6502 21 [2021-07-02]
rb-03-13-6502-21_2021-07-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6502 21 [2018-04-03]
rb-03-13-6502-21_2018-04-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения емкостные НДКМ (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 150, 220, 330 и 500 кВ с глухо или эффективно заземленной нейтралью.
Описание
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Принцип действия трансформатора напряжения основан на масштабном преобразовании высокого напряжения в заданное число раз с помощью емкостного делителя напряжения и электромагнитного трансформатора.
Конструкция трансформатора является герметичной и состоит из активной части, размещенной в герметичном баке (далее - электромагнитное устройство (ЭМУ)), и емкостного делителя напряжения.
Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией прокладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, смонтирован в виде колонны из одной или нескольких секций.
ЭМУ подключается к делителю и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, помещенных в залитый трансформаторным маслом бак. Первичная обмотка электромагнитного трансформатора имеет регулировочные катушки и отпайки для подбора коэффициента трансформации. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя.
На баке ЭМУ расположены: коробка низковольтных выводов, крюки для подъема, пробка для взятия проб и слива масла, два заземляющих зажима и табличка трансформатора. Высоковольтный ввод расположен на верхнем фланце делителя.
В коробке низковольтных выводов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного доступа коробка с выводами обмотки для АИИСКУЭ.
Трансформаторы имеют до четырех вторичных обмоток - основных (для АНИС КУЭ, измерения и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности.
Трансформаторы выпускаются в пяти модификациях, отличающихся номинальным напряжением первичной обмотки. Возможны варианты с различными конструктивными особенностями, не влияющими на метрологические характеристики (удельная длина пути утечки, цвет глазури внешней изоляции, конфигурации экрана, тип материала первичного вывода и т.д.). Общий вид трансформаторов представлен на рисунках 1 - 4.
На корпусе трансформаторов имеется табличка технических данных.
Трансформаторы относятся к однофункциональным изделиям.
Рабочее положение трансформаторов в пространстве - вертикальное.

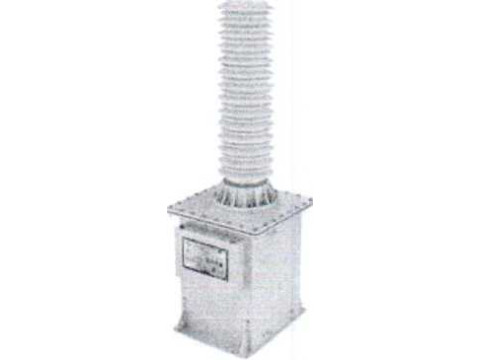

Рисунок 1 - Общий вид трансформаторов напряжения НДКМ-110, НДКМ-150
Рисунок 2 - Общий вид трансформаторов напряжения НДКМ-220
Рисунок 3 - Общий вид трансформаторов напряжения НДКМ-330
Рисунок 4 - Общий вид трансформаторов напряжения НДКМ-500
Технические характеристики
Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения
емкостных НДКМ
|
Наименование характеристики |
Значение характеристики для модификаций | ||||
|
НДКМ-110 |
НДКМ-150 |
НДКМ- 220 |
НДКМ- 330 |
НДКМ-500 | |
|
Класс напряжения, кВ |
НО |
150 |
220 |
330 |
500 |
|
Наибольшее рабочее напряжение, кВ |
126/а/З |
172/V3 |
252/V3 |
ЗбЗА/З |
525/<3 |
|
Номинальное напряжение первичной обмотки, кВ |
1 юл/з |
150/^3 |
220/<3 |
ЗЗО/л/З |
500/л/З |
|
Номинальное напряжение основных вторичных обмоток, В |
ЮО/х'З | ||||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | ||||
|
Номинальные мощности основных вторичных обмоток, ВА, в классе точности: 0,2 0,5 1,0 3,0 (ЗР) |
от 10 до 300 ” от 10 до 500 от 10 до 800 от 10 до 1200 | ||||
|
Номинальная мощность дополнительной вторичной обмотки, В-A, в классе точности: 3,0 (ЗР) |
от 10 до 1200 2) | ||||
|
Предельная мощность трансформатора, В-А |
2000 | ||||
|
Номинальная емкость, пФ |
18000 J) |
7000 3) |
9000 |
7000 J) |
4500 J) |
|
Номинальная частота напряжения сети, Гц |
50 | ||||
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 | ||||
|
Габаритные размеры, мм, не более (высотахдлинахширина или высотахдиаметр) |
2400х 682x632 |
2800х 682х632 |
4500х 682x632 |
6000х 1200 |
7000х 1200 |
|
Масса, кг, не более |
800 |
850 |
900 |
1200 |
1500 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 | ||||
|
Средняя наработка до отказа, ч |
4,0-106 | ||||
|
Установленный полный срок службы, лет |
30 | ||||
Примечания
п - по согласованию с заказчиком, при номинальных мощностях до 100 В А включительно класс точности обеспечивается от режима холостого хода обмотки до номинальной нагрузки;
2) - класс точности ЗР обеспечивается от холостого хода обмотки до номинальной нагрузки;
3) - по согласованию с заказчиком возможно использование делителя с другими значениями
емкости
Знак утверждения типа
наносится на табличку технических данных трансформатора электрографическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения емкостной НДКМ |
НДКМ-110, НДКМ-150, НДКМ-220, НДКМ-330, НДКМ-500 |
1 шт. |
|
Руководство по эксплуатации и паспорт |
ИРФУ.671254.003 РЭ |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения эталонный ОМОН-1 10 (регистрационный номер в Федеральном информационном фонде № 59180-14), трансформатор напряжения эталонный ОМОН-220 (регистрационный номер в Федеральном информационном фонде № 59181-14), трансформатор напряжения эталонный ОМОН-330/500 (регистрационный номер в Федеральном информационном фонде № 59182-14), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03), прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13), магазин нагрузок МР3025 (регистрационный помер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-201 1 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^/3 до 750Л/3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-032-11703970-06 Трансформаторы напряжения емкостные серии НДКМ. Технические условия
