Приборы контроля устройств РПН трансформаторов ПКР-2 и их модификация ПКР-2М
| Номер в ГРСИ РФ: | РБ 03 13 6206 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «СКБ Электротехнического приборостроения» (СКБ ЭП), г. Санкт-Петербург |
Прибор контроля устройств регулирования напряжения трансформаторов под нагрузкой (РПН) ПКР-2 и его модификация ПКР-2М (далее прибор) предназначен для проверки технического состояния резисторных и реакторных устройств РПН как в составе силовых трансформаторов, так и вне их. Прибор измеряет время переключения контактов устройств РПН, угол поворота вала привода РПН в моменты переключений избирателей и контакторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6206 21 |
| Наименование | Приборы контроля устройств РПН трансформаторов ПКР-2 и их модификация ПКР-2М |
| Год регистрации | 2021 |
| Номер сертификата | 13973 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2024-12-18 |
| Получатель сертификата | ООО "СКБ ЭП", г. Санкт-Петербург, п. Шушары, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ ЭП"
Адрес: 664033, г. Иркутск, ул. Лермонтова, д.130, офис 226.
Контакты: тел.: (3952) 719-148, факс: (3952) 42-89-21, skb@skbpribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СКБ 135.00.00.000 МП (2014 г). |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства, проводимой ВНИИФТРИ (Восточно-Сибирский филиал) (аттестат аккредитации - № RA.RU. 311478, шифр поверительного клейма - И)(НТК №01-17). Признавать результаты первичной поверки при выпуске из производства, проводимой ООО "СКБ ЭП", г. Санкт-Петербург, РФ (аттестат аккредитации - №RA.RU.311297, шифр поверительного клейма-ДИТ) (НТК №08-19). Отмена решения о признании периодической поверки (НТК №01-21). |
Поверители
Скачать
|
Описание типа РБ 03 13 6206 21 [2021-04-28]
rb-03-13-6206-21_2021-04-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6206 21 [2017-04-12]
rb-03-13-6206-21_2017-04-12.pdf
|
Скачать |
Описание типа
Назначение
Прибор контроля устройств регулирования напряжения трансформаторов под нагрузкой (РПН) ПКР-2 и его модификация ПКР-2М (далее прибор) предназначен для проверки технического состояния резисторных и реакторных устройств РПН как в составе силовых трансформаторов, так и вне их. Прибор измеряет время переключения контактов устройств РПН, угол поворота вала привода РПН в моменты переключений избирателей и контакторов.
Описание
Принцип действия прибора основан на регистрации изменений электрического напряжения и силы постоянного тока при переключении контактов устройств РПН. Моменты переключения контактов определяются по изменениям электрического сопротивления цепей между подключенными к проверяемому устройству контактами измерительного кабеля. Интервалы времени (время переключения контактов) определяются счетчиком импульсов тактового генератора.
Угловые перемещения вала привода устройств РПН определяются датчиком угловых перемещений, устанавливаемого на хвостовик вала привода при помощи крепежных приспособлений входящих в комплект прибора.

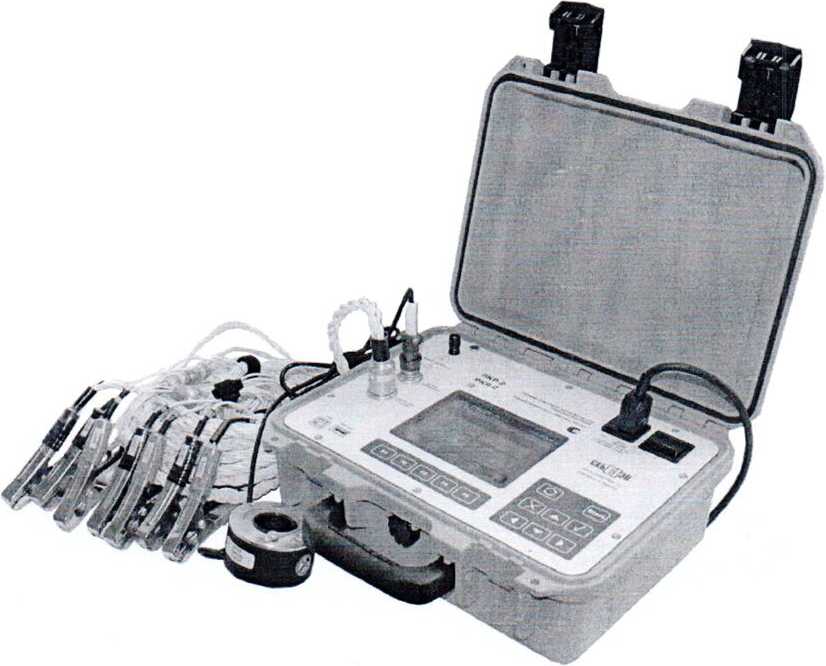

Прибор состоит из измерительного блока (рис. 2), датчика угловых перемещений, комплекта монтажных приспособлений и комплекта кабелей.

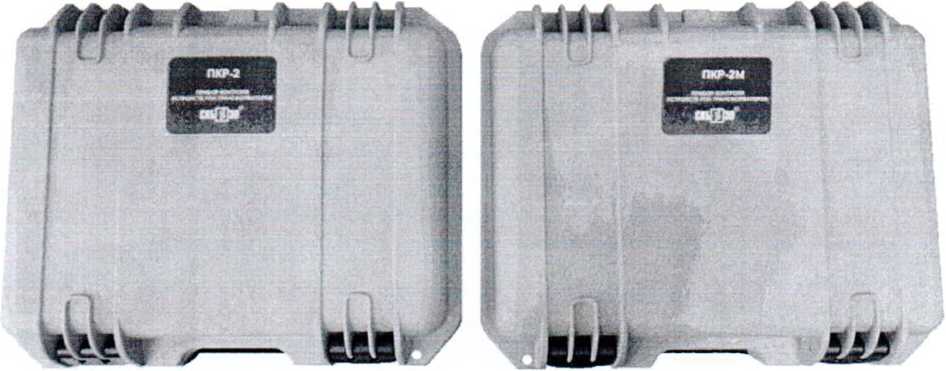

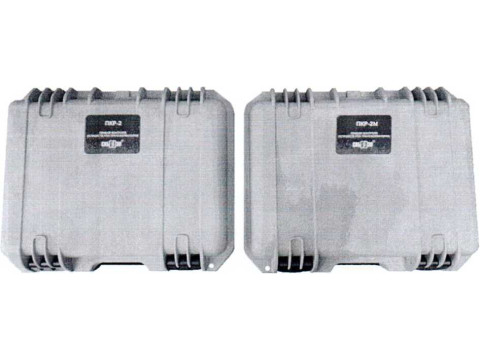

Рис. 1 ПКР-2, ПКР-2М
Внутри измерительного блока прибора ПКР-2М установлен аккумулятор. Прибор ПКР-2 выпускается без аккумулятора.

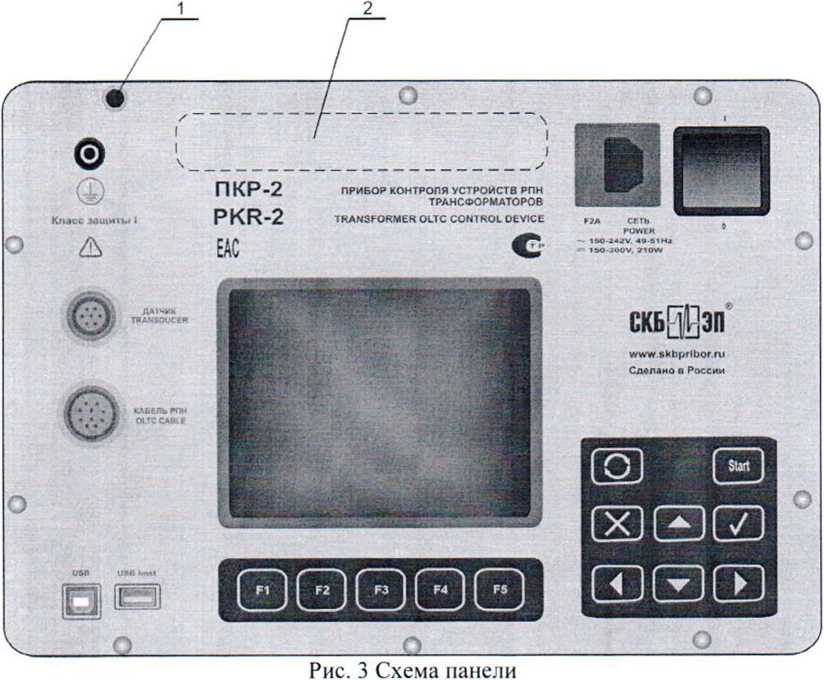

Рис. 2 Измерительный блок
1. Место для нанесения оттисков пломб.
2. Место для нанесения оттисков клейм или размещения наклеек.
Программное обеспечение
Программное обеспечение (ПО) прибора обеспечивает выбор типа проверяемых устройств РПН и режима проверки; определение моментов переключения контактов устройств РПН; измерение интервалов времени и угловых перемещений вала привода устройств РПН; измерение силы тока, электрического напряжения и электрического сопротивления каждого из измерительных каналов; запись результатов измерений в память прибора в табличной форме, в форме диаграмм и графиков и их передачу в персональный компьютер или на flash накопитель.
Идентификационные данные программного обеспечения:
Идентификационные данные (признаки) Значение
Идентификационное наименование ПО 1.0
Номер версии (идентификационный номер) ПО 1.0
Цифровой идентификатор ПО A10F4837
Другие идентификационные данные нет
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — соответствует уровню А по МИ 3286-2010.
Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Технические характеристики
|
Метрологические характеристики Диапазон измерений интервалов времени, с Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с Диапазон измерений угловых перемещений, градус |
от 0,01 до 1200 ±(3+tx)xI0"4 от 2 до 3300x360 |
Пределы допускаемой основной абсолютной погрешности
|
измерений угловых перемещений, градус Диапазон измерений силы постоянного тока, А Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, % Диапазон измерений электрического напряжения постоянного тока, В Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % Диапазон измерений электрического сопротивления постоянному току, Ом Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, % Пределы допускаемых дополнительных погрешностей измерений силы тока, электрического напряжения и электрического сопротивления в рабочих условиях, % Технические характеристики Электрическое напряжение питания, В: |
±0.56 от 1 до 4 ±2,0 от 1 до 20 ±5,0 от 1 до 20 ±5,0 ±10, пределов основных погрешностей |
|
- переменного тока, частотой 50 Гц - постоянного тока Потребляемая электрическая мощность, Вт, не более: |
от 150 до 242; от 150 до 300 |
|
- в режиме ожидания пуска - в режиме измерений Время работы прибора ПКР-2М от аккумулятора, ч, не менее Класс защиты от поражения электрическим током |
15 210 2 Класс защиты I |
Масса измерительного блока, кг, не более
|
- ПКР-2 - ПКР-2М Масса комплекта датчика, приспособлений и кабелей, кг, не |
5,1 6,1 |
|
более |
2,8 |
|
Габаритные размеры измерительного блока, мм Количество каналов измерений угловых перемещений, шт. Количество каналов контроля контактов устройств РПН, шт. |
360x290x165 1 3 . |
Количество каналов передачи данных, шт. 2 (USB, USB host)
Группа вибропрочности по ГОСТ Р 52931-2008
Срок службы прибора, лет
Средняя наработка на отказ, ч
Климатические условия применения:
температура окружающего воздуха, °C от минус 20 до +40
относительная влажность воздуха, % от 10 до 95 без конденсации влаги
Безопасность прибора соответствует требованиям ГОСТ 12.2.091-2012, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию.
По электромагнитной совместимости прибор отвечает требованиям, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-201 1.
Знак утверждения тина
Знак утверждения типа наносится на панель прибора методом шелкографии; в эксплуатационных документах — на титульном листе печатным способом.
Комплектность
|
Наименование |
Количество, шт. |
Примечание |
|
Измерительный блок ПКР-2 СКБ 035.00.00.000 или Измерительный блок ПКР-2М СКБ 035.00.00.000-01 |
1 | |
|
Датчик ДП22 СКБ 035.26.00.000 |
1 | |
|
Кабель измерительный СКБ 035.24.00.000. СКБ 035.24.00.000-01, СКБ 035.24.00.000-02 |
3 | |
|
Щуп контактный СКБ 035.27.00.000 |
6 |
По заказу |
|
Кабель сетевой СКБ 018.09.00.000 |
1 | |
|
Соединитель СКБ 035.29.00.000 |
1 | |
|
Провод заземления СКБ 010.01.00.000 |
1 | |
|
Предохранитель ВП2Б-1В-2А |
2 | |
|
Комплект принадлежностей СКБ 135.01.00.000 |
- |
По заказу |
|
Кабель USB 2.0 А-В |
1 |
По заказу |
|
Чехол для контактных щупов СКБ 135.07.00.000 |
1 |
По заказу |
|
Сумка СКБ 126.06.00.000 |
1 | |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Руководство по эксплуатации. СКБ 135.00.00.000 РЭ |
1 | |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Методика выполнения измерений. СКБ 135.00.00.000-МВИ |
1 |
По заказу |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Формуляр. СКБ 135.00.00.000 ФО |
1 |
тт Количество,
Наименование Примечание
шт. г
|
Прибор контроля устройств РПН трансформаторов | |
|
ПКР-2 и его модификация ПКР-2М. Методика поверки. СКВ 135.00.00.000 МП |
1 По заказу |
|
Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Программное обеспечение (ПО) для ПК. СКВ 1350001 -01 |
1 По заказу |
|
Датчик ДП22. Паспорт. СКВ 035.26.00.000 ПС Сертификат о калибровке ПКР-2 Сертификат о калибровке ДП22 |
1 1 |
Поверка
проводится по документу СКВ 135.00.00.000 МП «Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Методика поверки», утвержденному ФГУП «ВПИИИФТРИ» в июле 2014 г.
Перечень основных средств поверки
|
Наименование(тип) |
Основные метрологические характеристики |
Частотомер электронно-счетный Диапазон измерений длительности импульсов от 2,3 нс до
|
FCA3100 |
106 с; разрешение 50 пс |
|
Генсратор AI 1Р-3516 Гониометр ГС-5 |
Длительность выходного импульса от 10 нс до 36 ч Диапазон измерений угла от 0 до 360°; цена деления лимба 20'; погрешность измерения угла ±5" |
|
Мультиметр Agilent 34401А |
Диапазон измерений электрического напряжения постоянного тока от 0,1 до 1000 В; пределы погрешности измерения электрического напряжения постоянного тока ±0,002 % |
|
Катушка электрического сопротивления Р310 |
0,001 Ом; КТ 0,01 |
Сведения о методах измерений
Измерения при проверке технического состояния устройств РПН выполнять по методике, изложенной в документе «Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Методика выполнения измерений. СКВ 135.ОО.ОО.ООО-МВИ».
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
3 ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
4 ТУ 4221-035-41770454-2013 Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Технические условия.
5 СКБ 135.00.00.000 МП Прибор контроля устройств РПН трансформаторов ПКР-2 и его модификация ПКР-2М. Методика поверки.
