Трансформаторы напряжения ЗНГА-110 (климатическое исполнение У и ХЛ)

Назначение

Трансформаторы напряжения ЗНГА-110 (климатические исполнения У и ХЛ) (далее - трансформаторы) предназначены для передачи сигнапов измерительной информации приборам учета, измерения, защиты, автоматики и сигнализации в сетях трехфазного переменного тока частотой 50 Гц с глухозаземленной и эффективно-заземлённой нейтралью класса напряжения 110 кВ.

Описание

По принципу действия трансформаторы являются приборами электромагнитного типа. Активная часть трансформаторов представляет собой ленточный разрезной магнитопровод из электротехнической стали с установленными на него вторичными обмотками. Активная часть размещена в заземленном алюминиевом герметичном корпусе, заполненном элегазом или смесью элегаза и хладона. На корпус установлен изолятор, обеспечивающий внешнюю изоляцию трансформаторов. Высоковольтный зажим первичной обмотки размещен на верхнем фланце изолятора. Количество вторичных обмоток - от одной до трех. Вторичные обмотки делятся на основные, предназначенные для учета и измерений, и дополнительные - для защиты. Количество основных и дополнительных вторичных обмоток определяется в заказе.

Трансформаторы могут изготавливаться без внешней изоляции, например, для встраивания в комплектное распределительное устройство с элегазовой изоляцией (КРУЭ). При этом подключение первичной обмотки к высокому напряжению осуществляется через токопроводы КРУЭ.

Трансформаторы предназначены для работы на высоте до 1000 м над уровнем моря и температуре окружающей среды в пределах от минус 45 до плюс 40 °C (для климатических исполнений У1 и УЗ), от минус 60 до плюс 40 °C (для климатического исполнения ХЛ1).

Трансформаторы напряжения ЗНГА-110 имеют условное обозначение:

3 Н Г А- 110- X XX

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Степень загрязнения внешней изоляции по

ГОСТ 9920-89

Класс напряжения первичной обмотки, кВ

Антирезонансный

Г азонаполненный

Трансформатор напряжения

Заземляемый

Пример записи обозначения трансформатора:

«Трансформатор напряжения   ЗНГА-110-II* У1, ТУ

трансформатор напряжения ЗИГА, класс напряжения первичной загрязнения изоляции II*, климатическое исполнение У1.

Общий вид трансформаторов представлен на рисунках 1 и 2.

3414-015-00213606-2012»,

обмоткиИгЖ^

степень

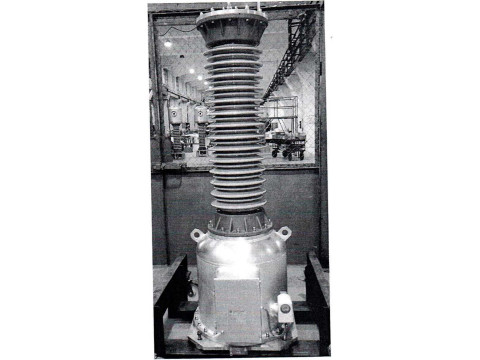

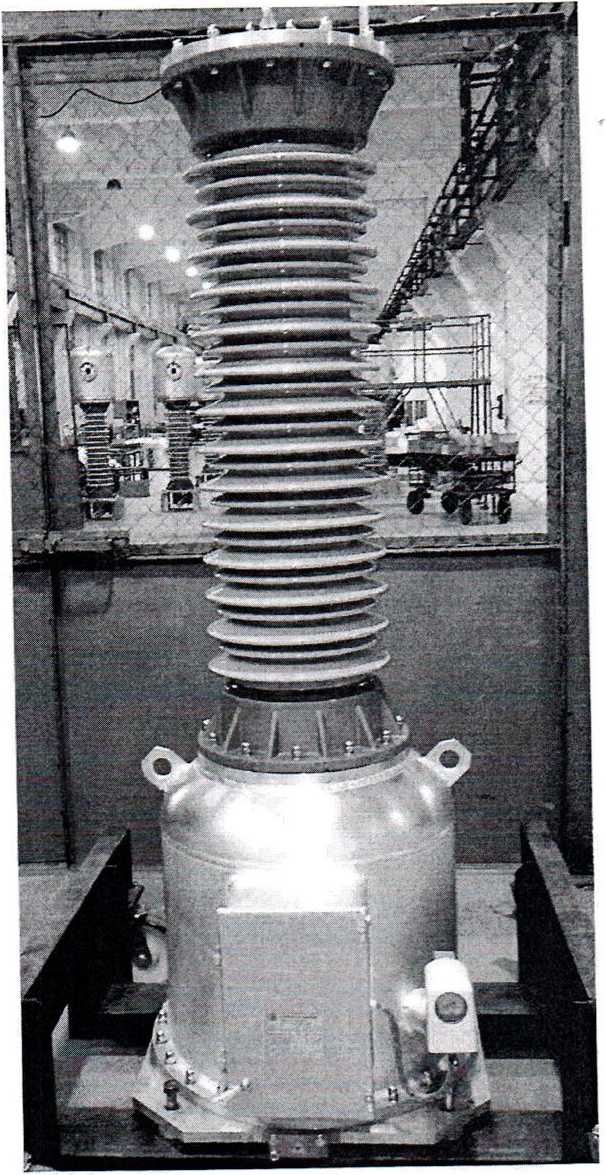

Рисунок 1 - Общий вид трансформаторов с внешней изоляцией

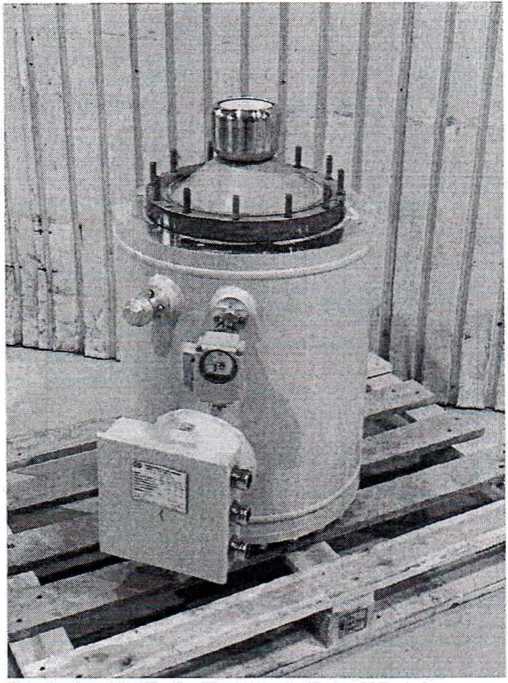

Рисунок 2 - Общий вид трансформаторов без изоляции

Пломбирование вторичной обмотки для учета осуществляется в коробке вторичных выводов.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики трансформаторов

Тродолжсние таблицы 1

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Комплектность

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-110 (регистрационный номер в Федеральном информационном фонде 32575-11);

- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07);

- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.ЗТ» (регистрационный номер в Федеральном информационном фонде 31953-06).

Допускается применение аналогичных средств поверки, обеспечиваюищ^'бп^з^мие метрологических характеристик поверяемых СИ с требуемой точностью. [/          у\

Знак поверки наносится в виде наклейки в паспорт трансформатора.                 ! ■

’ Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

. ГОСТ 8.216-2011 Трансформаторы напряжения. Методика поверки

ТУ 3414-015-00213606-2012 Трансформатор напряжения типа ЗНГА-110. Технические

условия
