Трансформаторы напряжения антирезонансные трехфазные НАМИ
| Номер в ГРСИ РФ: | РБ 03 13 5807 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Раменский электротехнический завод Энергия", г. Раменское, Московская обл. |
Трансформаторы напряжения антирезонансные трехфазные НАМИ (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты с изолированной (неэффективно заземленной) или заземленной нейтралью классов напряжения 6, 10 и 35 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5807 20 |
| Наименование | Трансформаторы напряжения антирезонансные трехфазные НАМИ |
| Год регистрации | 2020 |
| Номер сертификата | 13632 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-02-06 |
| Получатель сертификата | АО "РЭТЗ Энергия", г. Раменское Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
АО "РЭТЗ Энергия"
Адрес: 140105, г. Раменское, Московской обл. ул.Левашова, д.21
Контакты: тел.(факс): +7 (496) 463-66-93, (+7 (496) 467-96-79)
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства: "Ростест-Москва" (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - ТТ)(НТК №09-15). |
Поверители
Скачать
|
Описание типа РБ 03 13 5807 20 [2015-11-30]
rb-03-13-5807-20_2015-11-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5807 20 [2020-10-14]
rb-03-13-5807-20_2020-10-14.pdf
|
Скачать |
Описание типа
Назначение средсз ва измерений
Трансформаторы напряжения антирезонансные трехфазные НАМИ (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты с изолированной (неэффективно заземленной) или заземленной нейтралью классов напряжения 6, 10 и 35 кВ.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы состоят из магнитопроводов собранных из электротехнической и конструкционной стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть, состоящую из трехфазного трехстержневого трансформатора прямой последовательности, компенсационных обмоток и однофазного двухстержневого трансформатора нулевой последовательности. Активная часть размещается в баке, залитом трансформаторным маслом. Бак трансформаторов сварен из листовой стали. На баке трансформаторов имеется табличка с техническими данными.
Первичная обмотка трансформатора прямой последовательности соединена по схеме соединения обмоток «звезда» и предназначена для подключения к одноименным фазам шин сети. Первичная обмотка трансформатора нулевой последовательности соединена между нулевой точкой схемы соединения первичных обмоток и заземлённым выводом трансформатора. Компенсационная обмотка соединена в схему замкнутого треугольника и служит для замыкания намагничивающих токов третьей гармоники.
Трансформаторы выпускаются в виде модификаций НАМИ-10-95 и НАМИ-35, которые отличаются номинальным напряжением, конструкцией и техническими характеристиками.

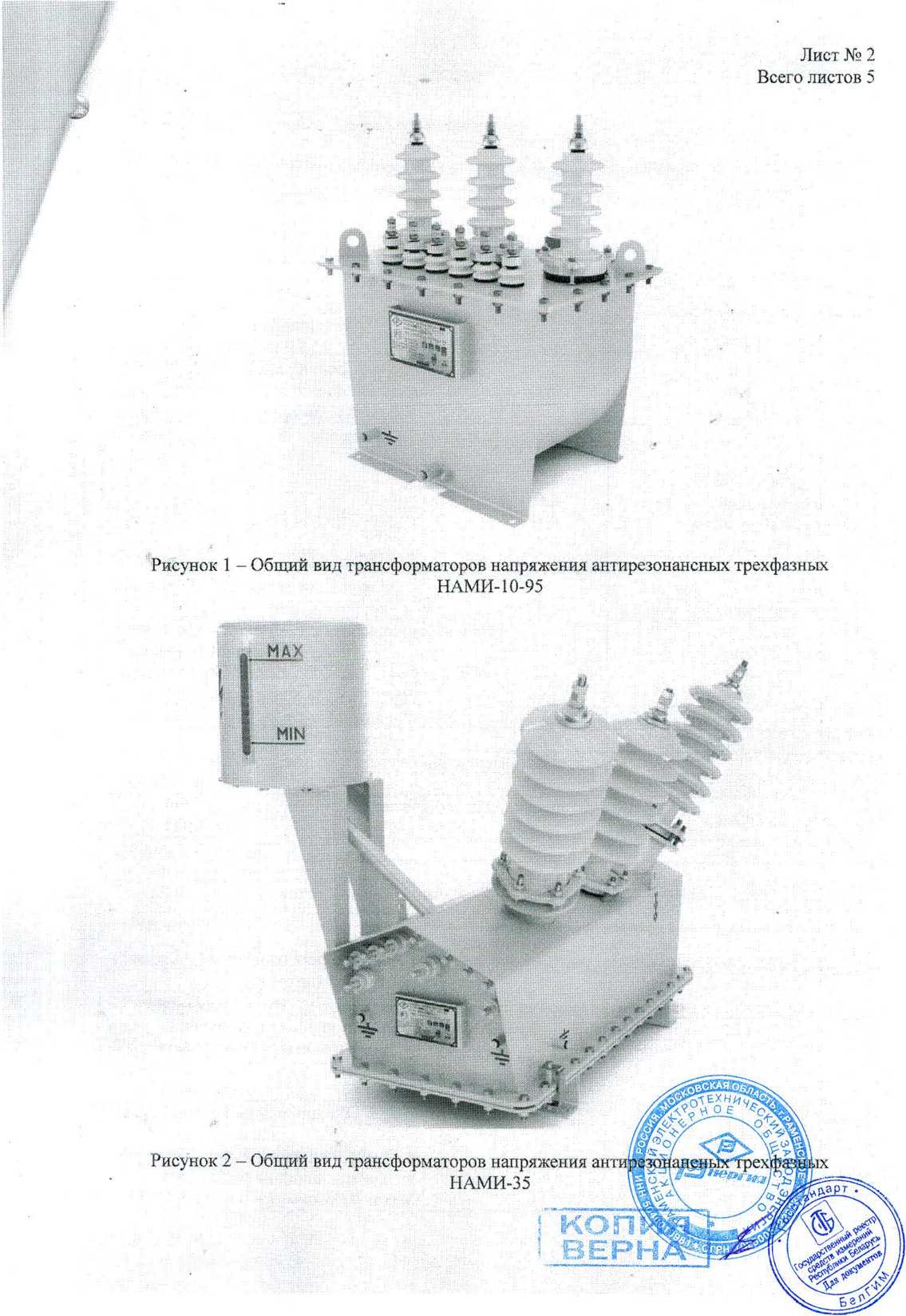

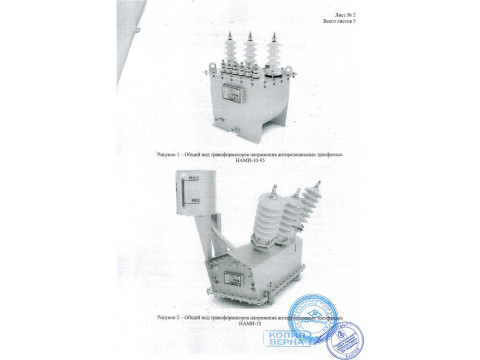

Общий вид трансформаторов НАМИ-10-95 представлен на рисунке 1.
Общий вид трансформаторов НАМИ-35 представлен на рисунке 2.
Выводы первичной и вторичных обмоток трансформаторов НАМИ-10-95 расположены на крышке бака.
Выводы А, В, С первичной обмотки трансформаторов НАМИ-35 расположены на крышке бака. Вывод X первичной обмотки и выводы вторичных обмоток расположены на боковой стенке бака.
Рабочее положение трансформаторов в пространстве - вертикальное.
Технические характеристики
|
Таблица 1 - Метрологические и технические характеристики т |
рансформаторов НАМИ-10-95 |
|
Наименование характеристики |
Значение |
|
Класс напряжения, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Количество вторичных обмоток, шт. | |
|
«основных |
1 или 2 |
|
- дополнительных |
1 |
|
Номинальные напряжения, кВ | |
|
- первичной обмотки |
6; 10 |
|
- первой основной вторичной обмотки |
0,1 |
|
- второй основной вторичной обмотки |
0,1 |
|
- дополнительной вторичной обмотки |
. 0,1 |
|
Номинальная мощность основных вторичных обмоток, В-А, | |
|
в классах точности: | |
|
0,2 |
от 301) до 90 |
|
0,5 |
от 30 до 200 |
|
1,0 |
от 30 до 400 |
|
3,0 |
от 30 до 600 |
|
Номинальная мощность дополнительной вторичной | |
|
обмотки, В-A, в классе точности: | |
|
3,0 |
от 10 до 100 |
|
Предельная мощность вне класса точности, В-А: | |
|
- первичной обмотки |
1000 |
|
- основных вторичных обмоток |
900 |
|
- дополнительной вторичной обмотки |
100 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Схема и группа соединения обмоток |
Ун/У н/п-0; Ун/Ун./Уи/п-0-0 |
|
Габаритные размеры, мм, не более (длина* ширинахвысота) |
482x330x575 |
|
Масса, кг, не более |
100 |
|
Климатическое исполнение и категория размещения по |
VYH9 |
|
ГОСТ 15150-69 | |
|
Средняя наработка на отказ, ч |
4,4-106 |
|
Средний срок службы, лет |
30 |
|
Примечание - } По согласованию с заказчиком класс точности обеспечивается от режима | |
|
холостого хода до номинальной нагрузки | |
|
Таблица 2 ~ Метрологические и технические характеристики т |
рансформаторов НАМИ-35 | ||
|
Наименование характеристики |
Значение | ||
|
Класс напряжения, кВ |
35 | ||
|
Наибольшее рабочее напряжение, кВ |
40,5 | ||
|
Количество вторичных обмоток, шт. - основных - дополнительных |
1 или 2 ,_________ 1 | ||
|
Номинальные напряжения, кВ - первичной обмотки - первой основной вторичной обмотки - второй основной вторичной обмотки - дополнительной вторичной обмотки |
!—Мл ГзПмС.. |
Дж _■bi | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Номинальная мощность основных вторичных обмоток, В-А, в классах точности: 0,2 0,5 1,0 3,0 |
от 3011 до 200 от 30 до 360 от 30 до 450 от 30 до 1200 |
|
Номинальная мощность дополнительной вторичной обмотки, В-A, в классе точности: 3,0 |
от 10 до 100 |
|
Предельная мощность вне класса точности, В-А: - первичной обмотки - основных вторичных обмоток - дополнительной вторичной обмотки |
2000 1900 100 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Схема и группа соединения обмоток |
Ун/Ун/п-0; Уи/Ук/Ун/п-0-0 |
|
Габаритные размеры, мм, не более (длинахширина*высота) |
1185x820x940 |
|
Масса, кг, не более |
330 |
|
Климатическое исполнение и категория размещения по ГОСТ 1-5150-69 |
УХЛ1 |
|
Средняя наработка на отказ, ч |
4,4-106 |
|
Средний, срок службы, лет |
30 |
|
Примечание - п По согласованию с заказчиком класс точности обеспечивается от режима холостого хода до номинальной нагрузки | |
Знак утверждения типа
наносится на табличку технических данных фансформатора электрографическим; способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения антирезонансный трехфазный НАМИ |
НАМИ-10-95 или НАМИ-35 |
1 шт. |
|
Руководство по эксплуатации и паспорт |
ИРФУ.671241.015 РЭ ” ИРФУ.671242.012-03 РЭ2’ |
1 экз. |
|
Примечания для НАМИ-10-95 2)-для НАМИ-35 |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
лабораторный магазин
Основные средства поверки: трансформатор напряжения измеритежн НЛЛ-15 (НЛЛ-35) (per. № 5811-06); прибор сравнения КНТ-03 ( нагрузок МР3025 (per № 22808-07).
Допускается применение аналогичных средств поверки, о^ метрологических характеристик поверяемых СИТ
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 Ыз до 750/а/З кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-026-11703970-05 Трансформаторы напряжения антирезонансные трехфазные серии НАМИ. Технические условия
