Измерители параметров силовых трансформаторов СЭИТ-4М-К540
| Номер в ГРСИ РФ: | РБ 03 13 7511 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Челэнергоприбор", г. Челябинск, |
|
Описание типа РБ 03 13 7511 20 [2020-05-11]
rb-03-13-7511-20_2020-05-11.pdf
|
Скачать |
Измерители параметров силовых трансформаторов СЭИТ-4М-К540 (далее по тексту -измерители) предназначены для проведения измерений при электромагнитных испытаниях силовых трансформаторов в цеховых условиях в соответствии с ГОСТ 3484.1-88 в составе испытательного стенда или передвижной лаборатории. Измерители предназначены для измерения действующих значений напряжений и токов как в однофазной, так и трехфазной цепях с одновременным вычислением активной мощности и частоты, а также сопротивлений обмоток трансформаторов постоянному току. Измерители позволяют проводить опыты холостого хода и короткого замыкания трансформаторов. По данным измерений напряжений измерители рассчитывают коэффициент трансформации и определяют группу соединений обмоток трансформатора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7511 20 |
| Наименование | Измерители параметров силовых трансформаторов СЭИТ-4М-К540 |
| Год регистрации | 2020 |
| Номер сертификата | 13347 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-08-19 |
| Получатель сертификата | ООО "Челэнергоприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Челэнергоприбор"
Адрес: 454080, Челябинск, а/я 12796
Контакты: тел./факс 8 (351) 211-54-01, info@limi.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены ввиду отсутствия необходимых эталонов. |
| Методика поверки | Поверка проводится по документу ПТМР.4111722.039 МП "Измерители параметров силовых трансформаторов СЭИТ-4М-К540. Методика поверки", утвержденной в 2019. |
| Признание поверки | Первичная при выпуске из производства и периодическая: Челябинский ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №03-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 7511 20 [2020-05-11]
rb-03-13-7511-20_2020-05-11.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров силовых трансформаторов СЭИТ-4М-К540 (далее по тексту -измерители) предназначены для проведения измерений при электромагнитных испытаниях силовых трансформаторов в цеховых условиях в соответствии с ГОСТ 3484.1-88 в составе испытательного стенда или передвижной лаборатории. Измерители предназначены для измерения действующих значений напряжений и токов как в однофазной, так и трехфазной цепях с одновременным вычислением активной мощности и частоты, а также сопротивлений обмоток трансформаторов постоянному току. Измерители позволяют проводить опыты холостого хода и короткого замыкания трансформаторов. По данным измерений напряжений измерители рассчитывают коэффициент трансформации и определяют группу соединений обмоток трансформатора.
Описание
В основу работы измерителя положено преобразование аналоговых сигналов, пропорциональных мгновенным значениям измеряемых напряжений и токов, в цифровой код с помощью аналого-цифровых преобразователей высокой разрядности с частотой выборок 8 кГц с последующим вычислением активной мощности, частоты и сопротивления постоянному току, а также действующих значений напряжения и тока. Связь с компьютером осуществляется беспроводным интерфейсом связи по стандарту Bluetooth или при помощи оптического интерфейса связи.
В состав измерителя входят измерительно-вычислительный блок (ИВЕ), который может комплектоваться блоком трансформаторов тока ЧЭП3905 (БТТ), и PC-совместимый компьютер (ноутбук).
МВБ выполнен в виде портативного ручного прибора, на лицевой панели которого расположены клеммы для подключения испытываемого трансформатора, индикаторы напряжения, разъем для подключения сетевого кабеля, разъем для подключения БТТ и разъем для подключения штатных соединительных проводов для измерения сопротивления. Просмотр и управление параметрами измерителя осуществляется при помощи программного обеспечения, установленного на компьютере.
Для расширения пределов измерения по току используется БТТ, представляющий собой собранный в пластиковом кейсе автономный блок, на лицевой панели которого имеются клеммы для подключения испытываемого трансформатора, индикаторы, переключатель пределов измерения, разъем для подключения к ИВБ измерителя.
Измеритель изготавливается конструктивно в двух модификациях; исполнение 1 - без разъемов для подключения оптического интерфейса связи; исполнение 2 - ИВБ имеет на лицевой панели разъемы для подключения оптического интерфейса связи.
Конструкция предусматривает возможность пломбирования корпуса прибора после его поверки для предотвращения несанкционированных вмешательств в схемы включений приборов.
Область применения: предприятия энергетики, производство и передача электроэнергии.
Внешний вид ИВБ измерителя, места пломбирования и место нанесения знака поверки приведены на рисунке 1. Внешний вид ИВБ измерителя СЭИТ-4М-К540 (исполнение 2) приведен на рисунке 2, внешний вид БТТ измерителя - на рисунке 3.
Пломоиров очная
наклейка
Место знака
поверки
Пломбировочная
наклейка

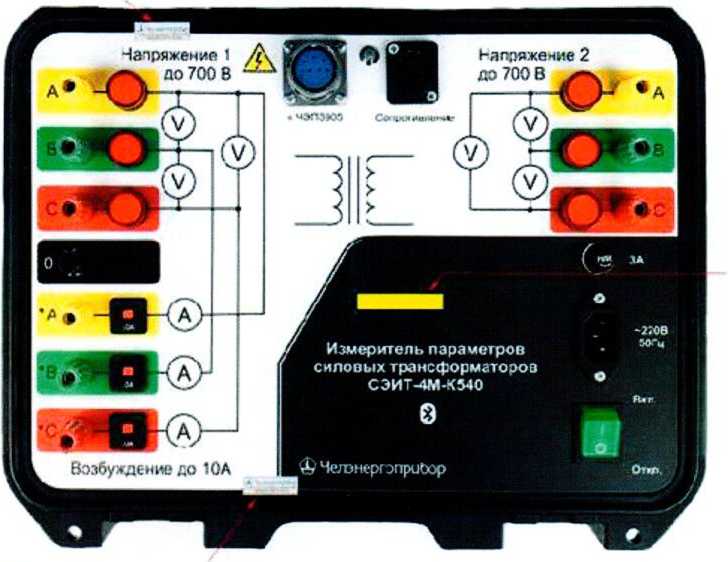

Рисунок 1- Внешний вид ИВБ измерителя СЭИТ-4М-К540 (исполнение 1) с местами пломбирования и местом нанесения знака поверки

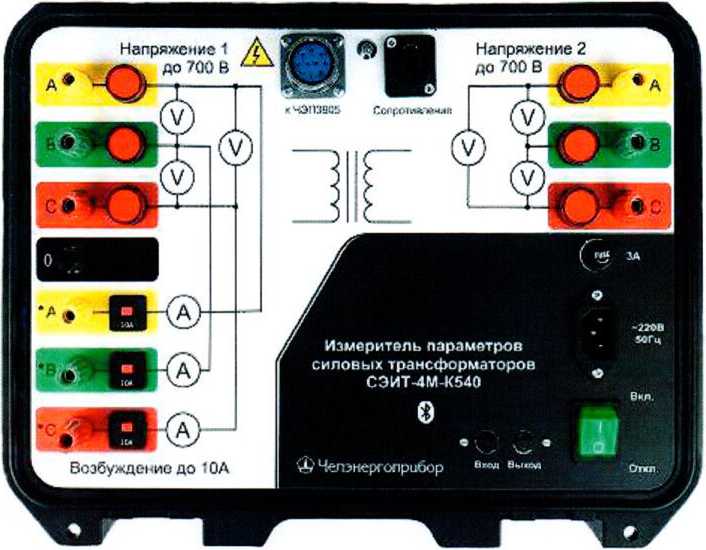

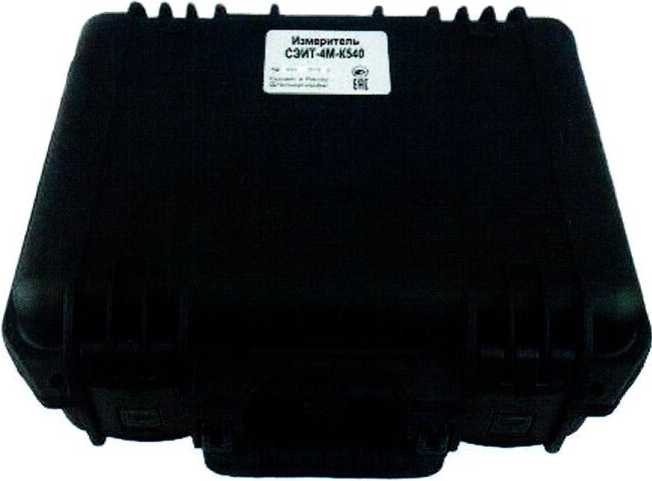

Рисунок 2- Внешний вид ИВБ измерителя СЭИТ-4М-К540 (исполнение 2)

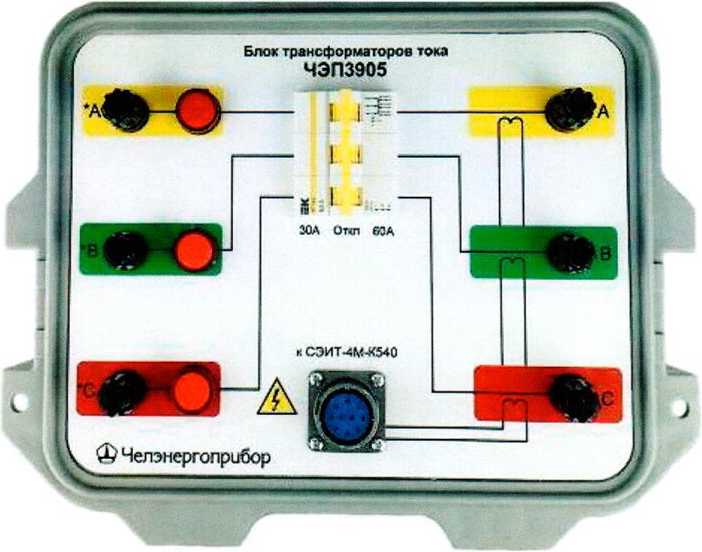

Рисунок 3- Внешний вид БТТ измерителя СЭИТ-4М-К540
Государсгвенвнй реестр] I средств измерений / \ РеснуОлики Беларусь / \Для документов/
Программное обеспечение
Измерители параметров силовых трансформаторов СЭИТ-4М-К540 имеют встроенное, метрологически значимое и внешнее программное обеспечение (ПО). Встроенное ПО загружается в измерительный блок измерителя на этапе производственного цикла и может быть изменено только на предприятии-изготовителе.
Внешнее ПО, предназначенное для взаимодействия измерителя с компьютером, не оказывает влияния на метрологические характеристики СЭИТ-4М-К540, а служит для просмотра, изменения параметров конфигурации и получения данных измерений в процессе эксплуатации измерителя.
Конфигурирование измерителя включает в себя: изменение пределов измерения, вклю-чение/выключение измерительных каналов.
Идентификационные данные ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
- |
|
Идентификационное наименование ПО |
СЭИТ-4М-К540 |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 1.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Измеритель параметров силовых трансформаторов |
|
Идентификационное наименование ПО |
«СЭИТ-4М-К540»-Клиент |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 1.0.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики измерителей приведены в таблицах 3, 4.
|
Таблица 3 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерения действующего значения силы переменного тока, А |
от 0 до 10 |
|
Диапазон измерения действующего значения напряжения переменного тока, В |
от 0 до 7001’ |
|
Диапазон измерения частоты, Гц |
от 45 до 55 |
|
Диапазон измерения активной электрической мощности, Вт |
от 0 до 40001)2) |
|
Диапазон измерения сопротивления постоянному току, Ом |
от 0,0001 до 200,0000 |
|
Пределы измерения действующего значения силы переменного тока, А | |
Чродолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы измерения действующего значения напряжения переменного тока, В |
20; 100; 400; 700 |
|
Пределы измерения сопротивления постоянному току. Ом |
0,01; 0,2; 2; 20; 200 |
|
Пределы допускаемой основной приведенной погрешности измерения напряжений к верхнему значению предела измерения, в диапазоне от 0 до 400 В, % |
±0,2 |
|
Пределы допускаемой основной приведенной погрешности измерения тока к верхнему значению предела измерения, % |
±0,2 |
|
Пределы допускаемой основной приведенной погрешности измерения активной электрической мощности (при coscp= 1, U<400 В) к верхнему значению предела измерения, % |
±0,2 |
|
Пределы допускаемой основной погрешности измерения частоты. Гц |
±0,05 |
|
Пределы допускаемой основной приведенной погрешности измерения сопротивления постоянному току к верхнему значению предела измерения, % |
±0,5 |
|
Время готовности к работе после включения питания, мин, не более |
15 |
|
Номинальный первичный ток БТТ измерителя. А |
30; 60 |
|
Номинальный вторичный ток БТТ измерителя, А |
1 |
|
Номинальное значение напряжения первичной обмотки БТТ, кВ |
0,66 |
|
Класс точности БТТ (в соответствии с ГОСТ 7746-2015) |
0,1 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от 0 °C до +40 °C на каждые 20 °C должны быть равны пределам допускаемой основной погрешности. | |
|
Пределы допускаемой дополнительной погрешности измерений при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м должны быть равны пределам допускаемой основной погрешности измерений соответствующих величин. | |
|
Примечания: 1 * - без использования трансформаторов напряжения 2 ) - для каждого из двух измерительных каналов | |
Таблица 4 - Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон температур в нормальных условиях применения, °C |
от +20 до +30 |
|
Относительная влажность при нормальных условиях, % |
от 30 до 80 |
|
Диапазон рабочих условий атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Диапазон рабочих температур, °C |
от 0 до +40 |
|
Относительная влажность воздуха при +25 °C, %, не более |
80 |
|
Диапазон температур транспортирования и хранения, °C |
от -50 до +50 |
|
Диапазон напряжения питания ИВБ от сети переменного тока. В |
от 198 до 242 |
|
Диапазон частоты сети питания ИВБ, Гц |
от 49 до 51 |
|
Потребляемая мощность, В А, не более |
120 |
|
Входной ток каналов измерения напряжения, мА, не более |
5 |
|
Падение напряжения нагрузки каналов измерения силы тока ИВБ, мВ, не более |
250 |
|
Падение напряжения нагрузки каналов измерения силы тока БТТ на пределе 30 А, мВ, не более |
200—.. |
|
Падение напряжения нагрузки каналов измерения силы тока БТТ на пределе 60 А, мВ. не более |
i' 'Ъ/ ■з . О l<A ’О |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры измерителя (длинахширинахвысота), мм, не более для ИВБ для БТТ |
360x300x165 305x245x115 |
|
Масса измерителя без соединительных проводов, кг, не более для ИВБ для БТТ |
7,5 3,5 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на лицевой панели измерителя, а также титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.
Комплектность
Комплектность измерителя приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 (одна из модификаций) |
- |
1 шт. |
|
Сетевой провод |
- |
1 шт. |
|
Комплект измерительных проводов с зажимами типа «крокодил» для измерения сопротивления |
- |
1 шт. |
|
Блок трансформаторов тока ЧЭП3905 |
- |
В соответст-ВИИ с заказом |
|
Кабель соединительный ИВБ-БТТ |
- | |
|
Переходник для поверки БТТ |
- | |
|
PC-совместимый компьютер (ноутбук) |
- | |
|
Оптический патчкорд (для модификации 2) |
- |
1 шт. |
|
Переходник оптика-USB (для модификации 2) |
- |
1 шт. |
|
Компакт-диск с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
ПТМР.4111722.039 РЭ |
1 экз. |
|
Паспорт |
ПТМР.4111722.039 ПС |
1 экз. |
|
Методика поверки (поставляется по требованию потребителя) |
ПТМР.4111722.039 МП |
1 экз. |
Поверка
осуществляется по документу 11ГМР. 4111722.039 МП «Измерители параметров силовых трансформаторов СЭИТ-4М-К540. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.06.2019 г.
Основные средства поверки:
прибор электроизмерительный эталонный многофункциональный «Энергомонитор-61850» (регистрационный номер в Федеральном информационном фонде 73445-18);
однозначная мера электрического сопротивления Р310 номиналом 0,001 Ом, кл.т. 0,01 (регистрационный номер в Федеральном информационном однозначная мера электрического сопротивления
фонде 1162-58);
Р310 номиналом фонде 1162-58);, Р321 номиналов фонде 1162-58);
0.
:.т.0,01
(регистрационный номер в Федеральном информационном однозначная мера электрического сопротивления
1/0.1 Ом, кл.т.
ГоЗДярсга/ йямй ™~-п| |
(регистрационный номер в Федеральном информационном
катушка сопротивления электрическая Р323 номиналом 0,0001 Ом. кл.т. 0.05 (регистрационный номер в Федеральном информационном фонде 1683-62);
магазин сопротивления Р4831 кл.т. 0,02 (регистрационный номер в Федеральном информационном фонде 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель измерителя в виде голографической наклейки и в виде оттиска в паспорт или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний
ТУ 26.51.43-039-71693739-2019 Измеритель параметров силовых трансформаторов СЭИТ-4М-К540. Технические условия
Другие Трансформаторы
