Трансформаторы тока ТТН, ТТН-Ш
| Номер в ГРСИ РФ: | РБ 03 13 7404 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Торговый дом Морозова", г. Москва |
|
Описание типа РБ 03 13 7404 20 [2020-04-24]
rb-03-13-7404-20_2020-04-24.pdf
|
Скачать |
Трансформаторы тока ТТН, ТТН-Ш (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7404 20 |
| Наименование | Трансформаторы тока ТТН, ТТН-Ш |
| Год регистрации | 2020 |
| Номер сертификата | 13172 |
| Дата регистрации | 2020-01-30 |
| Срок действия | 2024-06-21 |
| Получатель сертификата | ООО "Торговый дом Морозова", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Торговый дом Морозова"
Адрес: ул. Дорожная, д.60 Б, этаж 6, офис 647, 117405, г. Москва
Контакты: +7 (499) 769-32-14
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь трансформаторы тока с номинальным значением первичного тока 120, 125, 1250, 1600, 2500 А, применяемые в сфере законодательной метрологии, ввиду отсутствия необходимых эталонов. (НТК №01-20). |
| Методика поверки | Поверку проводить по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства, проводимой ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №01-20). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки для метрологически необеспеченных исполнений, проводимой ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №01-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 7404 20 [2020-04-24]
rb-03-13-7404-20_2020-04-24.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТТН, ТТН-Ш (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока ТТН, ТТН-Ш по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.
Трансформаторы тока ТТН встроенной первичной обмотки не имеют. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Трансформаторы тока ТТН-Ш имеют первичную обмотку в виде встроенной шины.
Трансформаторы выпускаются в виде следующих модификаций: ТТН-Ш, ТТН 30, ТТН ЗОТ, ТТН 40, ТТН 60, ТТН 85, ТТН 100, ТТН 125, отличающихся номинальным первичным током, формой корпуса, габаритами и массой.
По заказу, для установки в трехфазные электроустановки, трансформаторы группируются в комплекты из трех штук и имеют цвета корпуса желтый, зеленый, красный (по цвету обозначения соответствующих фаз). Такие модификации имеют в обозначении слово «color».
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который защищает его внутренние части от механических повреждений и проникновения влаги.
Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и закрываются пломбируемой прозрачной пластиковой крышкой.
Также, для предотвращения несанкционированного доступа к внутренним частям трансформатора его корпус опечатывается специальной невосстанавливаемой наклейкой, разрушающейся при попытке вскрыть корпус.
На трансформаторах имеется табличка технических данных с краткими характеристиками.

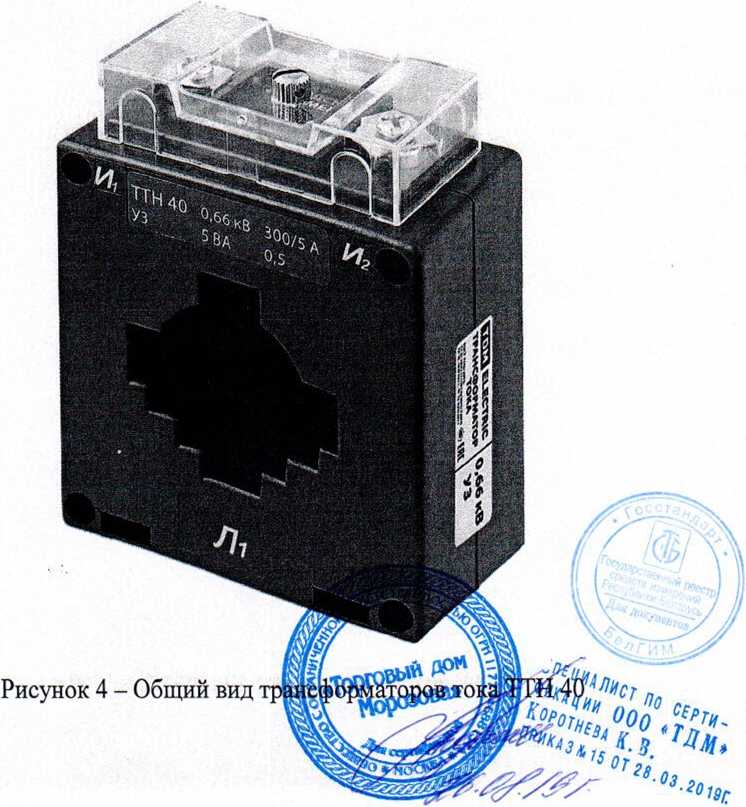

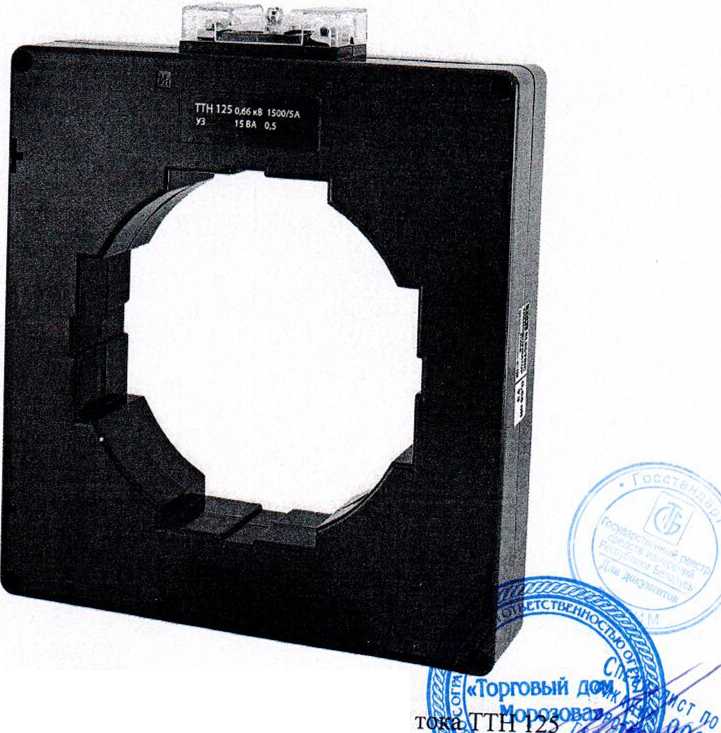

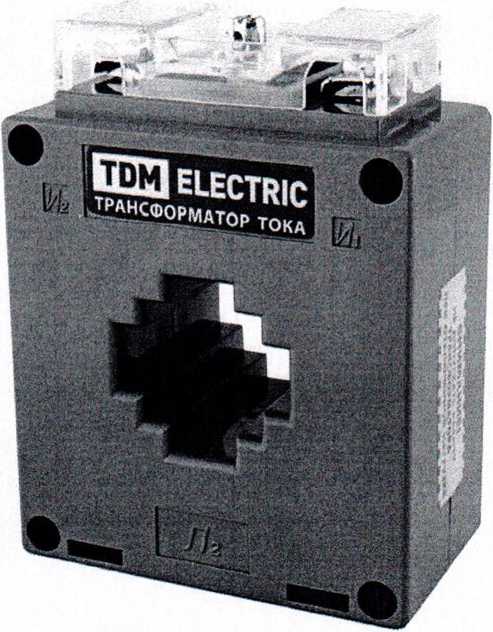

Общий вид трансформаторов представлен на рисунках 1-11.
Схема пломбировки от несанкционированного доступа представлена на рисунке 12.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

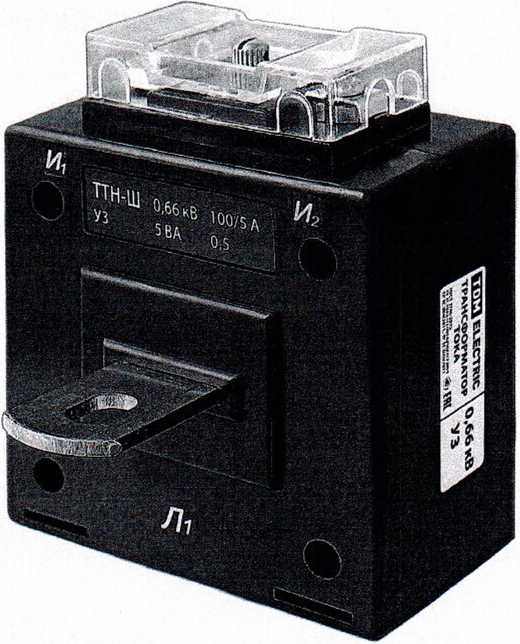

Рисунок 1 - Общий вид трансформаторов тока ТТН-Ш
Лист № 3
Всего листов 11

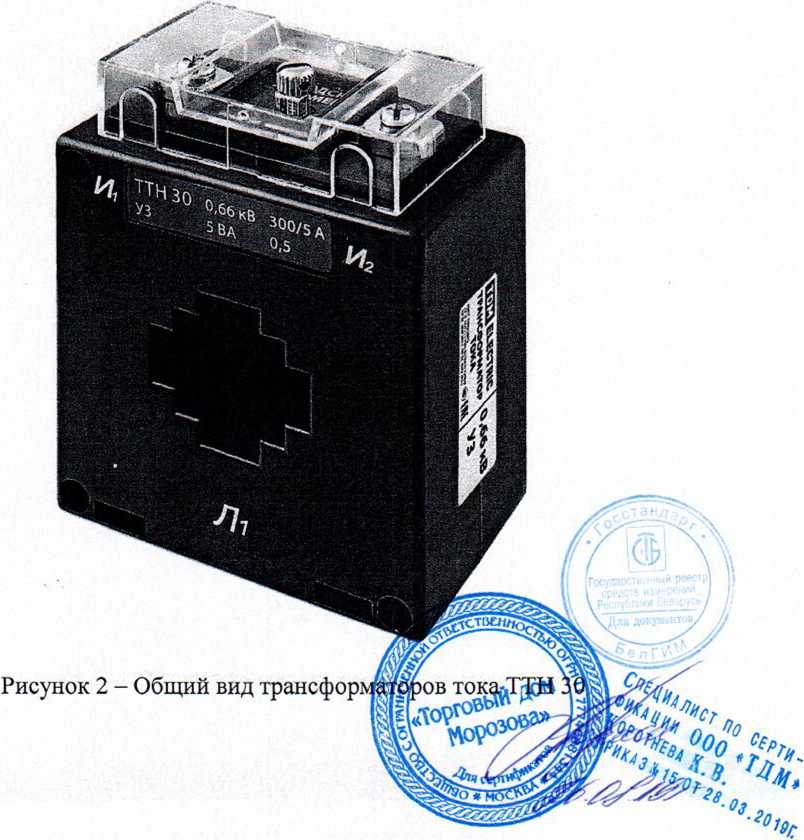

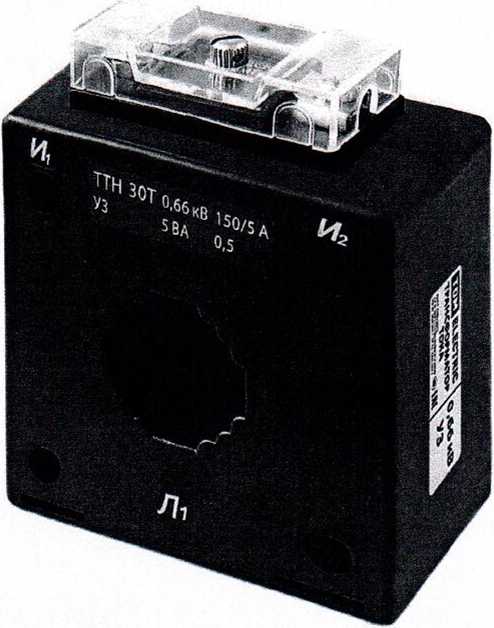

Рисунок 3 - Общий вид трансформаторов тока ТТН ЗОТ

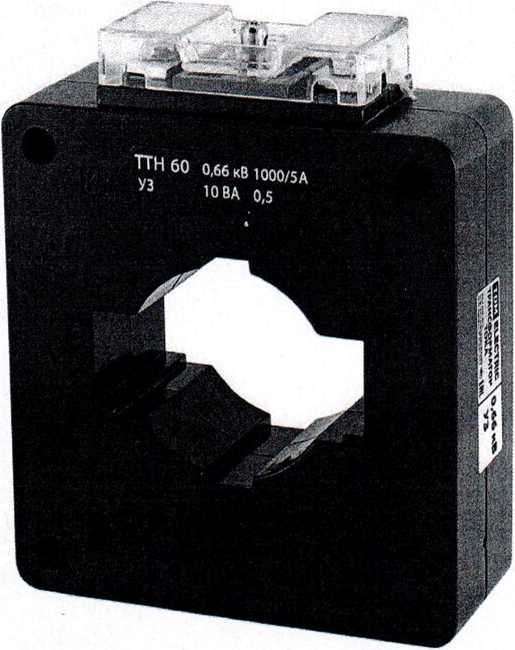

Рисунок 5 - Общий вид трансформаторов тока ТТН 60

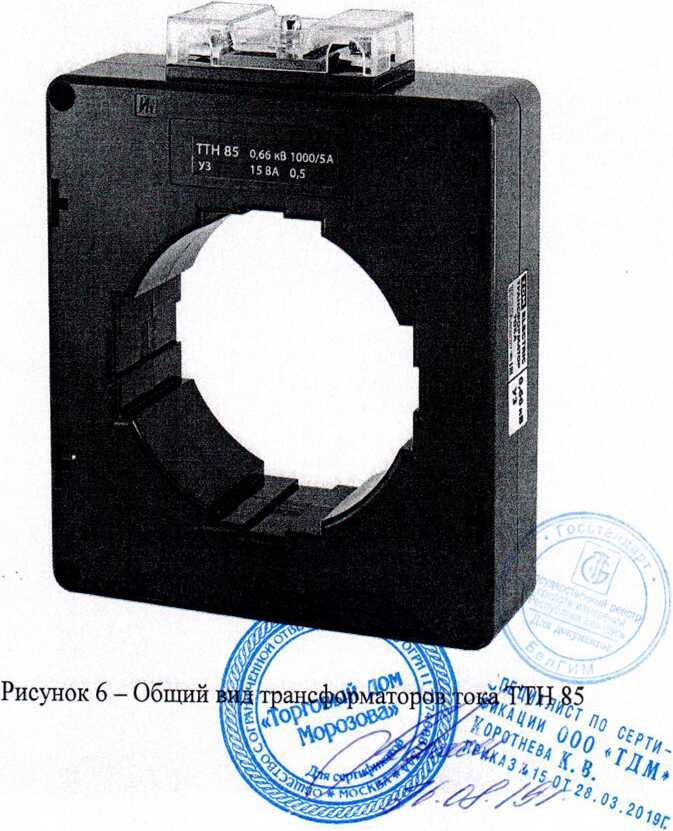

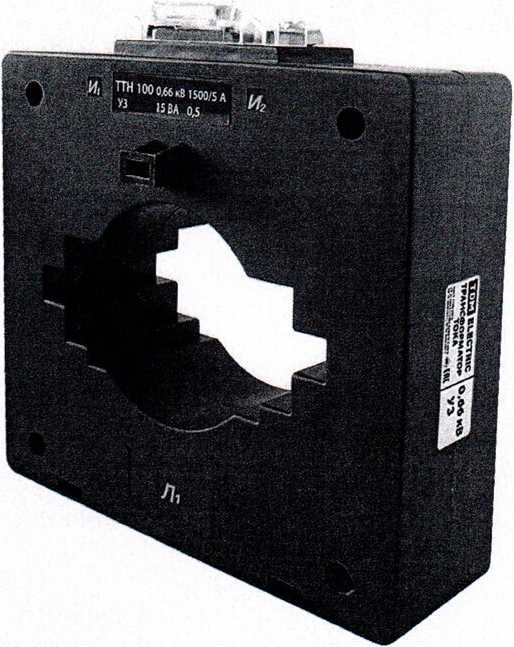

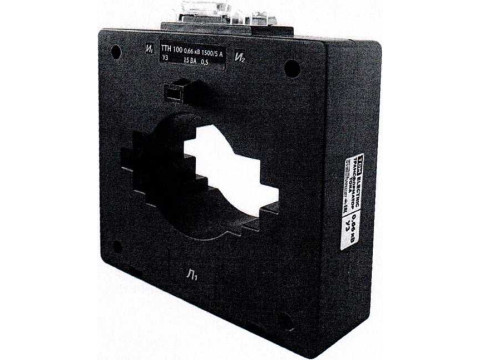

Рисунок 7 Общий вид трансформаторов тока ТТН 100
Рисунок 8 - Общий вид трансформаторов

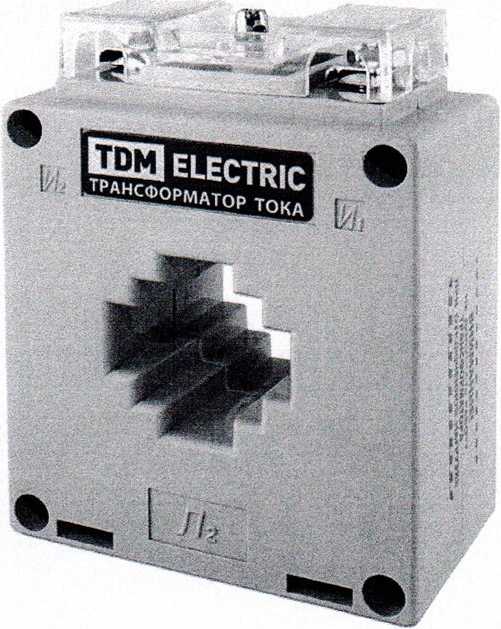

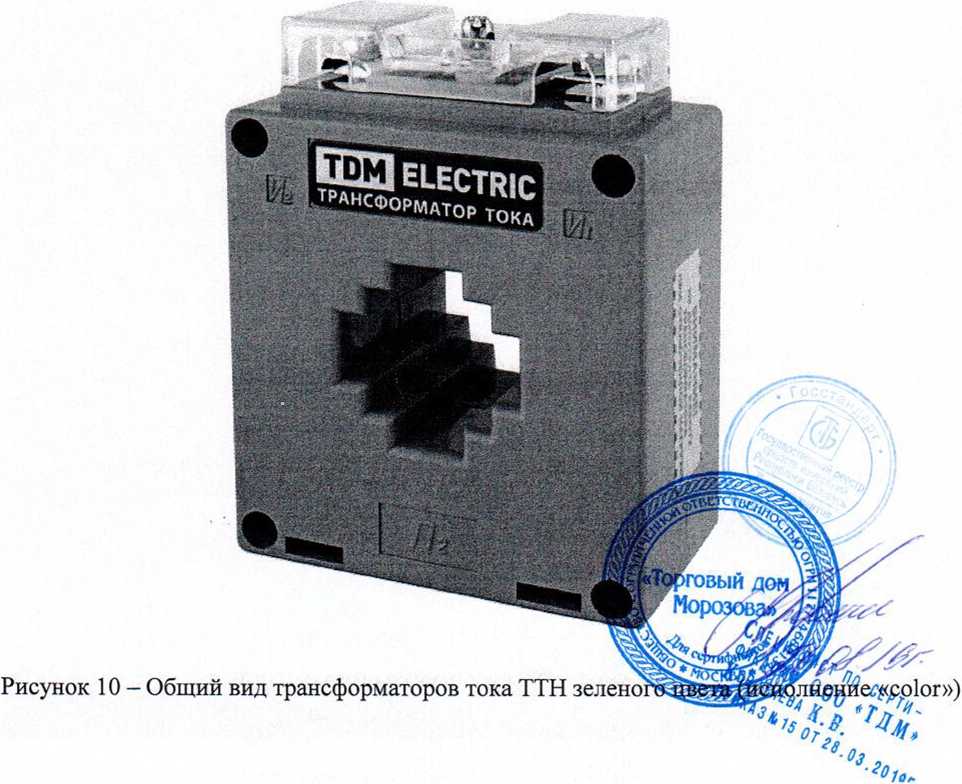

Рисунок 9 - Общий вид трансформаторов тока ТТН желтого цвета (исполнение «color»)
Рисунок 11 - Общий вид трансформаторов тока ТТН красного цвета (исполнение «color»)
Программное обеспечение отсутствует.

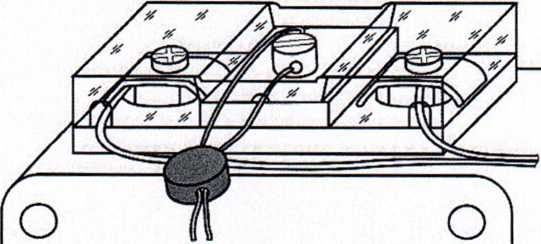

Рисунок 12 - Схема пломбировки от несанкционированного доступа
Лист № 8
Всего листов 11
Технические характеристики
Габлица I —
|
Наименование характеристики |
Значение для модификаций | ||||||||||||||||||
|
ТТН-Ш |
ТТН 30, ТТН ЗОТ |
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 | |||||||||||||
|
Номинальное напряжение, кВ |
0,66 | ||||||||||||||||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||||||||||||||||
|
Номинальный первичный ток, А |
от 5 до 1000 включ. |
50; от 100 до 600 включ., от 800 до 1000 включ. |
от |
100; 50 до 300 включ. |
от 300 до 600 включ. |
от 300 до 1000 включ. |
от 600 до 1000 включ. |
от 750 до 1500 включ. |
от 800 до 3000 включ. |
1500; от 2000 до 5000 включ. | |||||||||
|
Номинальный вторичный ток, А |
5 | ||||||||||||||||||
|
Число вторичных обмоток |
1 | ||||||||||||||||||
|
Номинальная вторичная нагрузка с коэффициентом мощности cos <р2 ~ 0,8. ВА |
5 |
10 |
5 |
10 |
5 |
10 |
10 |
15 |
15 |
15 |
15 | ||||||||
|
Класс точности |
0,5 |
0,5S |
0,5 |
0,5 |
0.5S |
0.5 |
0,5 |
0.5S |
0,5 |
0,5 |
0.5S |
0,5 |
0.5S |
0,5 |
0,5S |
0,5 |
0.5S |
0,5 |
0.5S |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, К^ном |
от 5 до 10 включ. | ||||||||||||||||||
|
Номинальная частота напряжения сети, Гц |
50 ——----------------------------- | ||||||||||||||||||
Я
^[«Торговый дом ‘ ' Морозова»
п° се
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм |
См. таблицу 3 |
|
Масса, кг |
См. таблицу 3 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УЗ |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
2,810° |
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг, не более |
|
ТТН-Ш |
87 |
120 |
104 |
0,8 |
|
ТТН 30 |
75 |
43 |
98 |
0,5 |
|
ТТН ЗОТ |
84 |
47,6 |
103 |
0,6 |
|
ТТН 40 |
75 |
43 |
98 |
0,5 |
|
ТТН 60 |
101 |
40 |
128 |
0,7 |
|
ТТН 85 |
128 |
42 |
159 |
1,0 |
|
ТТН 100 |
144 |
44 |
155 |
1,1 |
|
ТТН 125 |
190 |
43 |
220 |
2,2 |
Знак утверждения типа
наносится на табличку технических данных трансформатора и в паспорт типографск способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количестве |
|
Трансформатор тока ТТН, ТТН-Ш (модификация по заказу) |
— |
1 шт. |
|
Крышка защитная |
— |
1 шт. |
|
Крепежные кронштейны |
— |
4 шт. |
|
Крепежная планка |
— |
1 шт. 11 |
|
Винты изолированные |
— |
2 шт. 1 f |
|
Коробка упаковочная |
— |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
— |
1 экз. |
|
Примечание - *’ кроме модификации ТТН-Ш | ||
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Метод поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрацион) номер в Федеральном информационном фонде № 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информацион фонде №24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информацион фонде №34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определи метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ттн-ш
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государстве поверочная схема для средств измерений коэффициента и угла масштабного преобразов синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 31.10.42.111 -001 -82502317-2019 Трансформаторы тока ТТН, ТТН-Ш. Техниче условия
Другие Трансформаторы
