Трансформаторы напряжения НКФ-110-06

Номер в ГРСИ РФ:	РБ 03 13 5241 18
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва

Скачать

	Описание типа РБ 03 13 5241 18 [2014-01-20] rb-03-13-5241-18_2014-01-20.pdf	Скачать
	Описание типа РБ 03 13 5241 18 [2018-12-07] rb-03-13-5241-18_2018-12-07.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы напряжения НКФ-110-06 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с заземленной нейтралью, с номинальным напряжением 110 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5241 18
Наименование	Трансформаторы напряжения НКФ-110-06
Год регистрации	2018
Номер сертификата	11920
Дата регистрации	2018-08-30
Срок действия	2023-04-23
Получатель сертификата	ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ОАО "ПК ХК ЭЛЕКТРОЗАВОД"

Адрес: ул. Электрозаводская, 21, г. Москва, 107023

Контакты: (495)777-82-05, (495)963-11-19

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.216-2011.
Признание поверки	Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - № RA.RU.311341, шифр поверительного клейма - МА)(НТК №09-13). Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №08-18).

Поверители

Скачать

	Описание типа РБ 03 13 5241 18 [2014-01-20] rb-03-13-5241-18_2014-01-20.pdf	Скачать
	Описание типа РБ 03 13 5241 18 [2018-12-07] rb-03-13-5241-18_2018-12-07.pdf	Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Трансформаторы напряжения НКФ-110-06 состоят из:

- магнитопровода, выполненного из электротехнической стали,

- первичных и вторичных обмоток с высоковольтной изоляцией;

конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.

Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

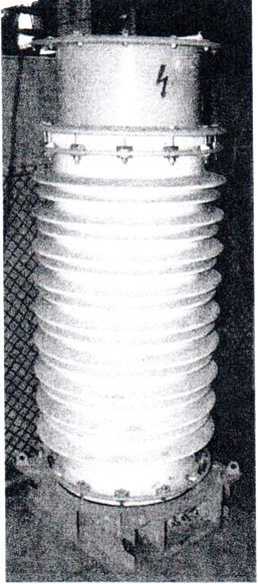

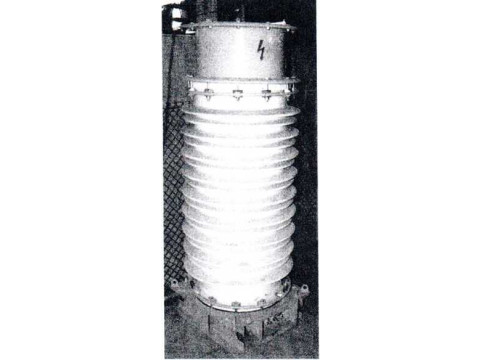

Общий вид трансформаторов напряжения НКФ-110-06 показан на рисунке 1.

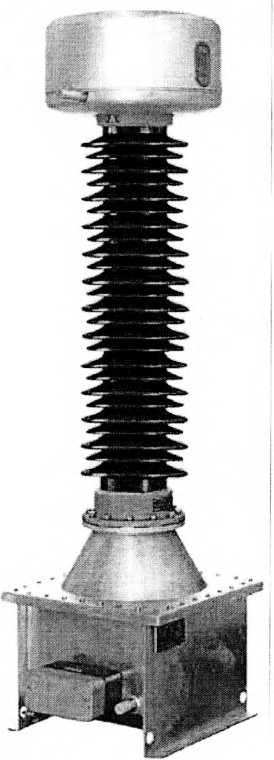

Рисунок 1 - Фотография общего вида трансформаторов напряжения НКФ-110-06

Технические характеристики

ДЛЯ Л'ЖУМШОВ,

Ф-110-06

.. .Госудасс t ..

Основные метрологические характеристики трансформаторов напряжения

указаны в таблице 1 и таблице 2.

Таблица 1 - Номинальные напряжения

Номинальное напряжение первичной обмотки. В	Номинальные напряжения вторичных обмоток, В
110000:^3	Основной вторичной I	Основной вторичной II	Дополнительной
	100а/3	100:а/3	100
Примечание - По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными напряжениям вторичных обмоток, отличающимися от значений, указанных в данной таблице.

Таблица 2 - Номинальные мощности

Номинальная мощность вторичных обмоток в классах точности, ВА						Мощность предельная, ВА
Основной I	Основной 11				Дополнительной
0,2	0,2	0,5	1,0	3,0	3 Р
100	100	200	400	500	600	2000

Примечания

- Класс точности 0.2 обмотки основной I гарантируется при одновременной нагрузке обмоток: основной I до 100 ВА и основной II до 400 ВА;

- По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными мощностями, отличающимися от значе-ний, указанных в данной таблице 1.

Группа условий эксплуатации в части стойкости к механическим внешним воздейст-в\ ющим факторам -Ml по ГОСТ 17516.1.

Условия транспортирования и хранения - по ГОСТ 23216-78 и 15150-69.

Климатическое исполнение - У1, ХЛ1 и Т1 но ГОСТ 15150-69.

Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до 1000 м. По согласованию с заказчиком допускается выпускать трансформаторы для работы на высоте свыше 1000 м.

Габаритные размеры (длина х ширина х высота), мм - 705 х 705 х 1825 (705 х 705 х 2000).

Масса - 660 (800) кг.

Вероятность безотказной работы - 0,98.

Средний срок службы - 30 лет.

Знак утверждения типа

Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

- трансформатор напряжения НКФ-110-06

1 шт.

1 экз.

- паспорт

- руководство по эксплуатации

Поверка

осуществляется по документу ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке приведен в таблице 2. Таблица 3

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор напряжения NVOS-110	Номинальное напряжение первичной обмотки. кВ: 110/V3 Номинальное напряжение вторичной обмотки, В: 1ООА/З; 100 Класс точности: 0,05
Прибор сравнения КНТ-03	Предел измерения погрешности напряжения. %: 19.99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0.1 + 0,05 А); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0.03-А).
Магазин нагрузки трансформаторов напряжения МНТН 100/2	Номинальные величины нагрузки. ВА: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4.
Магазин нагрузки трансформаторов напряжения МНТН 57.7/2	Номинальные величины нагрузки. ВА: от 25 до 200; Предел допускаемой основной относительной погрешности, % ± 4.
Примечание 1. А - значение измеряемой погрешности.

Сведения о методах измерений

Методы измерений с помощью трансформаторов напряжения НКФ-110-06 указаны в документе «Трансформатор напряжения НК'Ф-110-06. НКФ-220-06. Руководство по эксплуатации. БТЛИ.670112.041 РЭ».
