Трансформаторы напряжения индуктивные измерительные серии UT

Назначение

Трансформаторы напряжения индуктивные измерительные серии UT (далее по тексту - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы напряжения индуктивные измерительные серии UT имеют следующие модификации UTD-123, UTF-420.

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы UTD-123 имеют первичную и до четырех вторичных обмоток, размещенных на едином сердечнике и изолированных бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом или композитном изоляторе, заполненном маслом.

Трансформаторы UTF-420 - каскадного типа - имеют две первичные обмотки на одном сердечнике для распределения приложенного напряжения между ними. Активная часть этих трансформаторов расположена в баке в средней части между двумя фарфоровыми или композитными изоляторами.

Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки.

Структура условного обозначения трансформаторов:

U Т X - XXX

Наибольшее рабочее напряжение, кВ

Количество сердечников трансформатора:

D - одна первичная обмотка;

F - две первичные обмотки.

Размер (диаметр) изолятора трансформатора

Индуктивный трансформатор напряжения (бумажно-масляная изоляция)

Внешний вид трансформаторов приведен на рисунках 1,2.

Пломбировка трансформаторов производится по схеме, приведенной на рисунке 3 приложения.

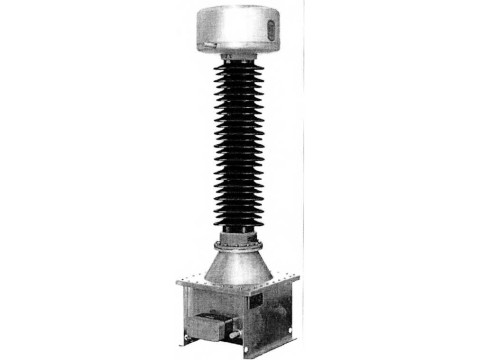

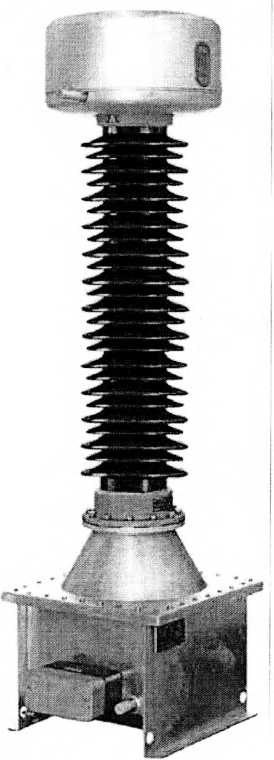

Рисунок 1 - Внешний вид трансформатора серии UT модификации UTD-123

Рисунок 2 - Внешний вид трансфо]

серии UT модификации UTF-4;

ia

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ

Технические и метрологические характеристики трансформаторов представлены в таблице 1.

Таблица 1 - Основные технические и метрологические характеристики трансформаторов

напряжения индуктивных измерительных серии UT модификаций UTD-123, UTF-420

Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит: трансформатор напряжения измерительный            1 шт.;

протокол заводских испытаний с отметкой ОТК         1 экз.;

руководство по эксплуатации                           1 экз.;

упаковка                                               1 шт.

Поверка

Поверка трансформаторов напряжения индуктивных измерительных серии UT с номинальным первичным напряжением 110/\3 кВ проводится в соответствии с ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».

Первичная поверка трансформаторов напряжения индуктивных измерительных серии UT с номинальным первичным напряжением 330/л/3 кВ проводится в соответствии с ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки» на базе завода-изготовителя.

Периодическая поверка трансформаторов напряжения индуктивных измерительных серии UT с номинальным первичным напряжением ЗЗО/д/З кВ проводится в соответствии с МИ 3314-2001 «Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220/у1з, ЗЗОЛ/З кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии «ПВЕ».

Нормативные документы

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия».

ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения».

ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки.

МИ 3314-2001 «Рекомендация. Государственная система обеспечения единства измерений. Трансформаторы напряжения измерительные 220/э/з, ЗЗО/э/З кВ. Методика поверки на месте эксплуатации при помощи преобразователя напряжения серии «ПВЕ»

Заключение

Трансформаторы напряжения индуктивные измерительные серии UT соответствуют требованиям ГОСТ 1983-2015, ГОСТ IEC 61869-3-2012 и технической документации компании «ELECTROTECNICA ARTECHE HERMANOS S.L.», Испания.

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.

Государственные приемочные испытания проведены:

Испытательным центром

государственного предприятия "Гомельский ЦСМС"

адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33

Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014 г.
