Трансформаторы тока измерительные серий AR и AD

Назначение

Трансформаторы тока измерительные серий AR и AD (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Область применения - распределительные установки высокого напряжения, схемы измерения и учета электроэнергии.

Описание

Трансформаторы тока измерительные серий AR и AD являются трансформаторами слитой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях и исполнениях ARM2, ARM3, ARJP2, ARJP3, ARC5, AD12, AD13, AD14, AD15, AD21, AD22, AD23, ARC6, ARU1, ARU2 отличающихся конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.

Первичная обмотка трансформаторов ARM2, ARM3, ARJP2, ARJP3, AD12, AD13, AD14, AD15, AD21, AD22, AD23 может быть одновитковой, либо многовитковой. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из сплава никеля, железа и меди. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются съемной крышкой. Трансформаторы могут иметь один либо несколько номинальных коэффициентов трансформации. Основание трансформаторов имеет отверстия для крепления трансформатора на месте эксплуатации.

Трансформаторы ARC5, ARC6 состоят из магнитопровода и одной вторичной обмотки. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор.

Трансформаторы ARU1, ARU2 состоят из трех отдельных секций состоящих из магнитопровода и вторичной обмотки. Роль первичной обмотки для каждой секции выполняет шина или кабель распределительного устройства, в которое встраивается трансформатор.

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

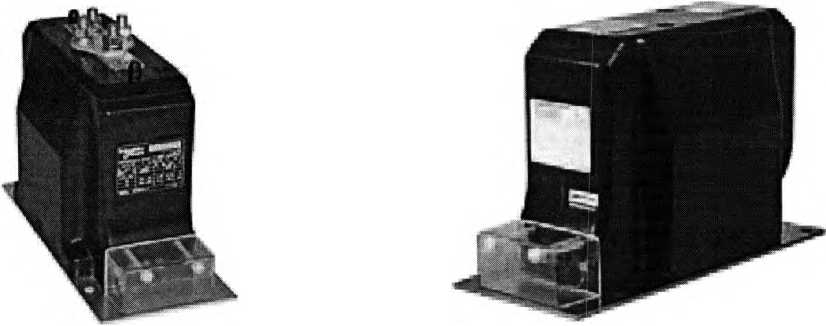

Трансформаторы тока измерительные ARJP2, ARJP3

Трансформатор тока измерительный ARM3 (ARM2)

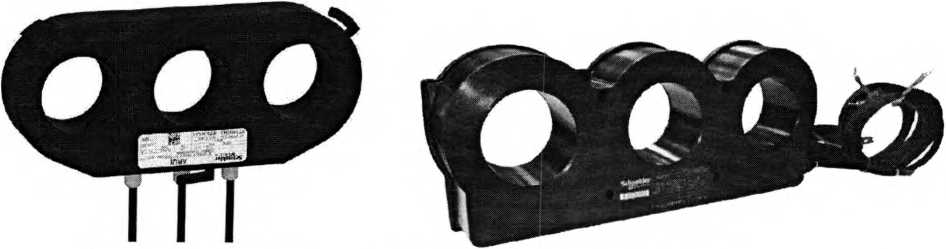

Трансформаторы тока измерительные ARU1, ARU2

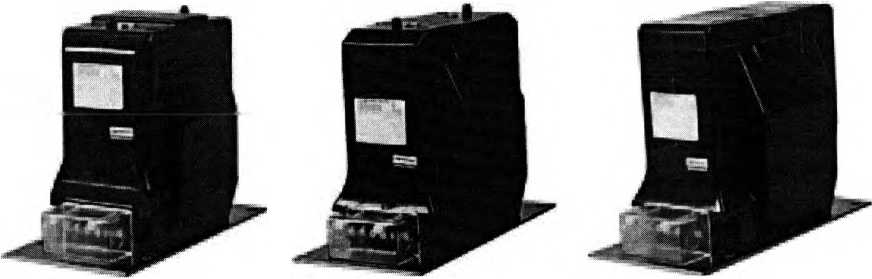

AD12                       AD13(AD14)

Трансформаторы тока измерительные AD12, AD13, AD14

AD21          AD22                  AD23

Трансформаторы тока измерительные AD21, AD22, AD23

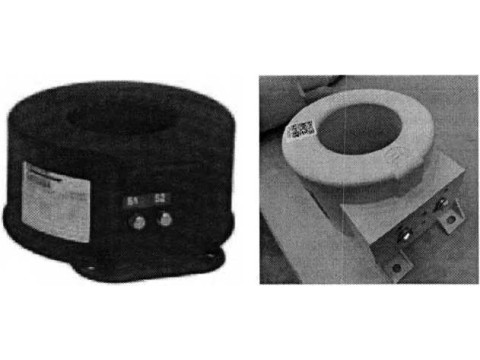

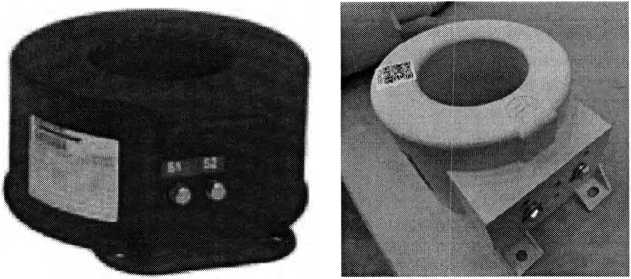

Трансформатор тока измерительный ARC5, ARC6

Рисунок 1 - Внешний вид трансформаторов тока измерительных серий AR и AD

Основные технические и метрологические характеристики

Основные технические и метрологические характеристики трансформаторов тока измерительных серии AR и AD (ARM2, ARM3, ARJP2, ARJP3, ARC5, AD12, AD13, AD14, AD15, AD21, AD22, AD23, ARC6, ARU1, ARU2):

Классы точности по ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ГОСТ IEC 61869-1-2015 - обмотки для измерений - обмотки для защиты

0,2; 0,2S; 0,5S; 0,5; 1,0

5Р; ЮР

Номинальное рабочее напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальный первичный ток, А

Номинальная вторичная нагрузка

(с коэффициентом мощности cos <р=0,8), В А:

Номинальная вторичная нагрузка

(с коэффициентом мощности cos (р=1,0), В А:

Номинальный вторичный ток, А

Номинальная частота, Гц

Коэффициент безопасности вторичных обмоток для измерений

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность, %

0,66; 6; 10; 15; 20

0,72; 7,2; 12; 17,5; 24

5; 10; 15; 20; 25; 30; 40; 50; 75;

80; 100; 150; 200; 300; 400; 500; 600;

750; 800; 1000; 1200; 1250; 1500;

1600; 2000; 2500

3; 5; 10; 15; 20; 25; 30; 40; 50

1; 2; 2,5; 5

1;5

50

5; 10

от минус 45 °C до плюс 40 °C

до 95 % при температуре 35 °C

Срок службы, лет, не менее                                 30

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета

Таблица 1______________________________________________________________

Пределы допускаемых погрешностей вторичных обмоток для защиты

Таблица 2__________________________________________________

Габаритные размеры, мм, не более

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию методом типографской печати.

Комплектность

В комплект поставки входит:

1 шт.;

1 экз.;

1 комплект.

- трансформатор тока

- паспорт

- комплект крепежных деталей

Примечание «*» - поставляется по согласованию с заказчиком.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 7746-2015        "Трансформаторы тока. Общие технические условия";

ГОСТ IEC 60044-1-2012 "Трансформаторы измерительные. Часть 1.

Трансформаторы тока";

ГОСТ IЕС 61869-1-2015 "Трансформаторы измерительные. Часть 1.

Общие требования";

ГОСТ 8.217-2011 "Трансформаторы тока. Методика поверки";

Техническая документация фирмы "Schneider Electric S. р. А." (Италия).

Заключение

Трансформаторы тока измерительные серий AR и AD соответствуют требованиям ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ГОСТ IEC 61869-1-2015, ТР ТС 004/2011 (декларация соответствия номер ТС N RU Д-1Т.ММ06.В.00145 от 21.04.2014, срок действия по 20.04.2019 - для исполнений ARU1 и ARU2) и технической документации фирмы "Schneider Electric S. р. А." (Италия).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 48 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № BY/ 112 02.1.0.0025
