Трансформаторы напряжения измерительные серий VR и VD

Назначение

Трансформаторы напряжения измерительные серий VR и VD (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Область применения - распределительные установки высокого напряжения, схемы измерения и учета электроэнергии.

Описание

Трансформаторы являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях и исполнениях VRC2, VRU1, VRU2, VDC11, VDF11n, VDF12n, VDC21, VDF21n, VRT4, VRS3, VRS3u отличающихся конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.

Первичная обмотка трансформаторов имеет один или два изолированных вывода. Выводы вторичной обмотки расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.

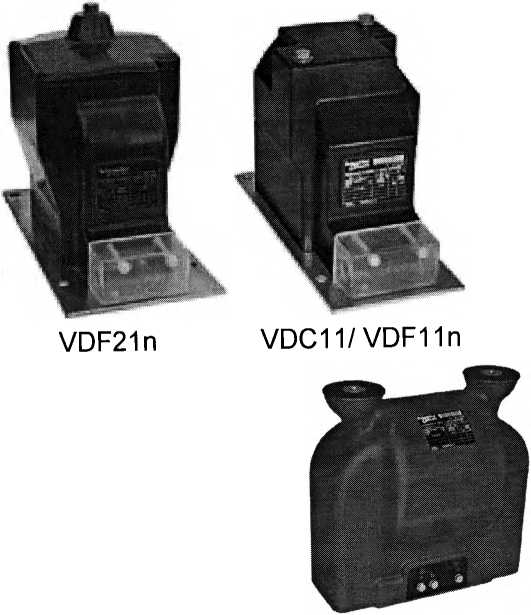

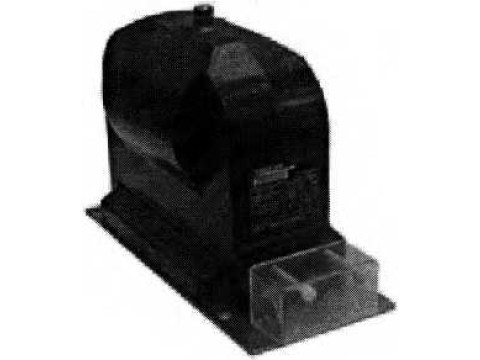

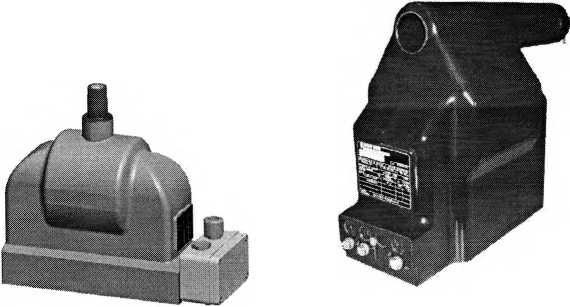

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

VDF11n

VDC21

VRU2

VRU1

VRC2

VRQ2n

VRT4              VRS3 (VRS3u)

Рисунок 1 - Внешний вид трансформаторов напряжения измерительных серий VR и VD

II [государственный реестр! L у средств измерении i 1 .-ггг У лч R

Основные технические и метрологические характеристики

Основные технические и метрологические характеристики трансформаторов напряжения измерительных серий VR и VD (VRC2, VRU1, VRU2, VDC11, VDF11n, VDF12n, VDC21, VDF21n, VRT4, VRS3, VRS3u)

Классы точности по ГОСТ 1983-2015

- обмотки для измерений

- обмотки для защиты

Номинальное рабочее напряжение, кВ - для VRC2, VRU1, VDC11, VDF11 n, VDF12n, VDC21, VDF21n, VRT4 - для VRU2, VRS3, VRS3u

Наибольшее рабочее напряжение, кВ

- для VRC2, VRU1, VDC11, VDF11 n, VDF12n,

VDC21, VDF21n, VRT4

- для VRU2, VRS3, VRS3u

Номинальные напряжения первичных обмоток - для VRC2, VRU1, VDC11, VDF11 n, VDF12n, VDC21, VDF21n, VRT4

0,2; 0,5; 1,0

ЗР; 6Р

6; 10; 15; 20

6; 10; 15

7,2; 12; 17,5; 24

7,2; 12; 17

1ном> кВ

3; 6; 10; 15; 20; 24

За/З; 6 А 1 Оа/3; 15^3; 20 Д 24л/3

- для VRU2, VRS3, VRS3u                                 3; 6; 10; 15

За/З; 6а/3; 10а/3; 15а/3

Номинальные напряжения основных вторичных обмоток U2hom, В:

- для VRC2, VRU1, VDC11, VDF11n, VDF12n,             100/3; 100/а/З; 100

VDC21, VDF21n, VRT4                                  110/3; 110/л/З; 110

- для VRU2, VRS3, VRS3u                                100/3; 1 00/а/3; 100

110/3; 1 10/а/З; 110

120/3; 120/^3; 120

200/3; 200/а/З; 200; 220; 230

Номинальные напряжения дополнительных вторичных обмоток и2ном доп. В

- для VRC2, VRU1, VDC11, VDF11 n, VDF12п, VDC21, VDF21n, VRT4

- для VRU2, VRS3, VRS3u

Номинальная частота напряжения

питающей сети, Гц

Номинальная мощность, В А

- для VRC2, VRU1, VDC11, VDF11 n, VDF12n, VDC21, VDF21n, VRT4

- для VRU2, VRS3, VRS3u

Предельная мощность, В А

Количество вторичных обмоток

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность, %

100/3; 100

110/3; 110

100/3; 100; 110/3; 110;

120/3; 120; 200/3; 200; 220; 230

50

от 10 до 75

от 10 до 75

от 10 до 50

от 100 до 250

1; 2; 3

от минус 45 °C до плюс 40 °C до 95 % при температуре 35 °C

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию методом типографской печати.

Комплектность

В комплект поставки входит:

- трансформатор напряжения                           1шт.;

- паспорт                                                        1 экз.;

- комплект крепежных деталей*                           1 комплект.

Примечание «*» - поставляется по согласованию с заказчиком.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2015 "Трансформаторы напряжения". Общие технические условия.

ГОСТ IEC 61869-1-2015 "Трансформаторы измерительные. Часть 1.

Общие требования";

ГОСТ 8.216-2011 "Трансформаторы напряжения. Методика поверки"

Техническая документация фирмы-изготовителя "Schneider Electric S. р. А." (Италия)

Заключение

Трансформаторы напряжения измерительные серий VR и VD соответствуют требованиям ГОСТ 1983-2015, ГОСТ IEC 61869-1-2015 и технической документации фирмы "Schneider Electric S. р. А." (Италия).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 48 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № ВУ/ 112 02.1.0.0025
