Трансформаторы напряжения ЗНОМ-35-65
| Номер в ГРСИ РФ: | РБ 03 13 6873 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
|
Описание типа РБ 03 13 6873 18 [2019-02-19]
rb-03-13-6873-18_2019-02-19.pdf
|
Скачать |
Трансформатор!.! напряжения 3HOM-35-65 предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, а также для цепей защиты и сигнализации в сетях переменного тока 35 кВ. номинальной частотой 50 Гц, с изолирован нон нейтралью.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6873 18 |
| Наименование | Трансформаторы напряжения ЗНОМ-35-65 |
| Год регистрации | 2018 |
| Номер сертификата | 12264 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-02-15 |
| Получатель сертификата | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "ПК ХК ЭЛЕКТРОЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы метрологически обеспечены в Республике Беларусь, за исключением трансформаторов с номинальным вторичным напряжением 127 В. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 6873 18 [2019-02-19]
rb-03-13-6873-18_2019-02-19.pdf
|
Скачать |
Описание типа
Назначение
Трансформатор!.! напряжения 3HOM-35-65 предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, а также для цепей защиты и сигнализации в сетях переменного тока 35 кВ. номинальной частотой 50 Гц, с изолирован нон нейтралью.
Описание
Конструктивно трансформаторы напряжения 3HOM-35-65 состоят из магнитопровода, выполненного из электротехнической стали; первичных и вторичных обмоток с высоковольтной изоляцией; конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в сварном металлическом баке, заполненном трансформаторным маслом.
Принцип действия трансформаторов напряжения 3HOM-35-65 основан на физическом явлении электромагнитной индукции переменного тока.

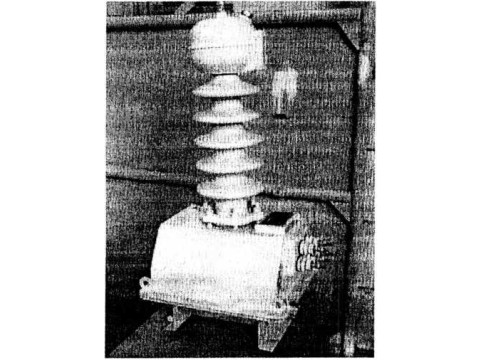

Общий вид трансформаторов напряжения 3HOM-35-65 показан на рисунке 1.

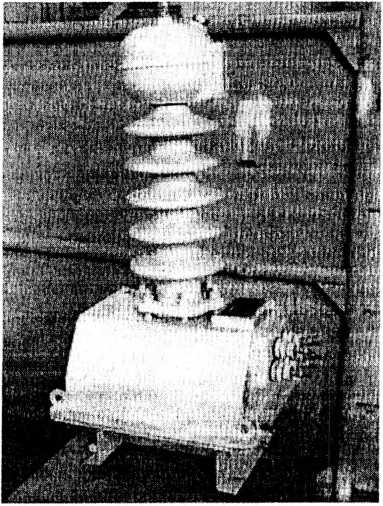

Рисунок 1 - Фотография общего вида трансформаторов напряжения 3HOM-35-65
Технические характеристики
Основные метрологические характеристики трансформаторов напряжения 3HOM-35-65 указаны в таблице 1.
Таблица 1 - Номинальные напряжения и мощности трансформаторов напряжения 3HOM-35-65
|
Номинальное напряжение первичной обмотки, В |
Номинальное напряжение вторичных обмоток, В |
Номинальная мощность вторичных обмоток в классах точности, В-А |
Мощность предель-ная. В -А | ||||
|
Основной |
Дополнительной |
Основной |
Дополнительной | ||||
|
0,5 |
1,0 |
3,0 |
3.0; ЗР | ||||
|
27500 |
100 |
127 |
150 |
250 |
600 |
600 |
1000 |
|
35000:^3 |
100: Хэ |
100: 3 |
150 |
250 |
600 |
600 |
1000 |
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам - М1 по ГОСТ 17516.1.
Условия транспортирования и хранения:
- в части воздействия механических факторов - С по ГОСТ 23216-78;
- в части воздействия климатических факторов - 8 по ГОСТ 15150-69.
Климатическое исполнение - У!, XJI1 и TI но ГОСТ 15150-69.
Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до 1000м.
Габаритные размеры (длина х ширина х высота), мм;
- 495 х 377 х 955.
Масса, нс более:
- 82 кг.
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом гравирования и на пас
порт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор напряжения 3HOM-35-65
1 шт.
1 экз.
1 экз.
- паспорт
- руководство по эксплуатации
Поверка
трансформаторов напряжения 31 ЮМ-35-65 осуществляется по ГОСТ 8.216-201 1 «Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке, указан в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
Трансформатор напряжения из-мер ительн ый этало нный |
Номинальное напряжение первичной обмотки, кВ: от 3 до 35 Номинальное напряжение вторичной обмотки, В: 100; 100: V3 Класс точности: 0,1. |
|
Прибор сравнения |
Пределы допускаемой абсолютной погрешности измерения погрешности напряжения поверяемого трансформатора. %: ±0,03; Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, угловых мин.: ± 2,5. |
|
| Магазин нагрузки трансформаторов напряжения |
Номинальные величины нагрузки, В-A: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4. |
|
Магазин нагрузки трансформаторов напряжения |
Поминальные величины нагрузки, В-А: от 25 до 200; Предел допускаемой основной относительной погрешности. % ± 4. |
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения 3HOM-35-65 указаны в документе «Трансформатор напряжения масляные до 35 кВ включительно. Руководство по эксплуатации БТЛИ.670112.232 РЭ».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
3. ТУ 16-51 7.128-78 « Трансформатор напряжения серии ЗНОМ и ПОМ. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
