Трансформаторы тока измерительные серии CG
| Номер в ГРСИ РФ: | РБ 03 13 6728 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "ELECTROTECNICA ARTECHE HERMANOS S.L.", Испания |
|
Описание типа РБ 03 13 6728 18 [2019-09-23]
rb-03-13-6728-18_2019-09-23.pdf
|
Скачать |
Трансформаторы тока измерительные серии CG (далее - трансформаторы) с элегазовой изоляцией и предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6728 18 |
| Наименование | Трансформаторы тока измерительные серии CG |
| Год регистрации | 2018 |
| Номер сертификата | 12027 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "ELECTROTECNICA ARTECHE HERMANOS S.L.", Испания (ES) |
Производитель / Заявитель
фирма "ELECTROTECNICA ARTECHE HERMANOS S.L."
Адрес: Derio Bidea 28, 48100 Mungia (Bizkaia)
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6728 18 [2019-09-23]
rb-03-13-6728-18_2019-09-23.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии CG (далее - трансформаторы) с элегазовой изоляцией и предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы тока CG-145 являются масштабными преобразователями. Первичные обмотки выполнены из медной ленты и могут быть одновитковыми и многовитковыми. Обмотки размещены в алюминиевом корпусе, установленном на изоляторе из силиконовой резины. Основная высоковольтная изоляция обеспечивается за счет элегаза, давление которого контролируется манометром и монитором плотности, снабженными сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Трансформаторы тока CG-145 могут иметь до десяти вторичных обмоток, измерительных и защитных, на различные нагрузки и классы точности. Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус. Выводы вторичных обмоток проходят через экранированную трубку и подключены к клеммам контактной коробки, размещенной на основании трансформатора. Трансформаторы предназначены для наружной установки.

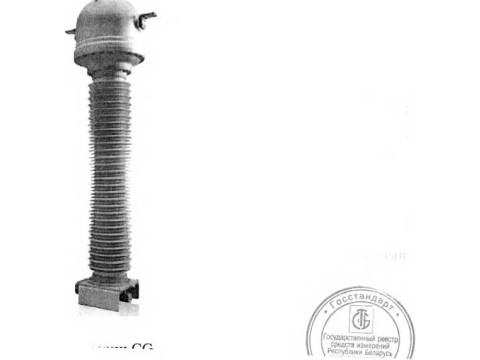

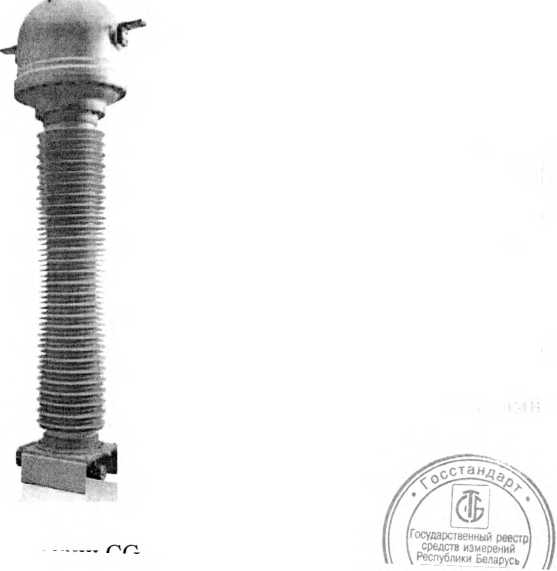

Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
CG-145 |
|
Наибольшее рабочее напряжение, кВ |
145 |
|
Номинальный первичный ток, А |
50, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000. |
|
Номинальный вторичный ток, А |
/1;/5. |
|
Номинальная частота напряжения сети, Гц |
50. |
|
Количество вторичных обмоток, шт. |
до 10. |
|
Классы точности трансформатора: | |
|
обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1,0 |
|
обмотки для защиты |
5Р; ЮР. |
|
Номинальная предельная кратность |
от 5 до 40. |
|
Номинальный коэффициент безопасности |
5; 10. |
|
Номинальная вторичная нагрузка: | |
|
обмотки для измерений |
3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100; 200. |
|
обмотки для защиты |
3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100; 200. |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
- трансформатор тока измерительный 1 шт.;
- протокол заводских испытаний с отметкой ОТК 1 экз.;
- руководство по эксплуатации 1 экз.;
- упаковка 1 шт.
Поверка
Поверка трансформаторов тока измерительных CG-145 проводится по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Нормативные документы
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Заключение
Трансформаторы тока измерительные серии CG соответствуют требованиям ГОСТ IEC 60044-1-2012 (для экспортных поставок), ГОСТ 7746-2015 и технической документации компании «ELECTROTECNICA ARTECHE HERMANOS S.L.», Испания.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014 г.
