Трансформаторы тока встроенные ТВГ-УЭТМ

Номер в ГРСИ РФ:	РБ 03 13 6736 18
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ООО "Эльмаш (УЭТМ)", г. Екатеринбург

Скачать

Описание типа РБ 03 13 6736 18 [2018-12-29]

rb-03-13-6736-18_2018-12-29.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока встроенные ТВГ-УЭТМ® (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в сетях переменного тока с номинальным напряжением 35, 110 и 220 кВ, частоты 50 или 60 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6736 18
Наименование	Трансформаторы тока встроенные ТВГ-УЭТМ
Год регистрации	2018
Номер сертификата	12035
Дата регистрации	2018-10-30
Срок действия	2022-12-18
Получатель сертификата	ООО "Эльмаш (УЭТМ)", г. Екатеринбург, Российская Федерация (RU)

Производитель / Заявитель

ООО "Эльмаш (УЭТМ)"

Адрес: РФ, 620017, г. Екатеринбург, ул. Фронтовых бригад, 22

Контакты: Тел./факс: (343) 324-58-09; Email: rotblut@energomash.ru

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.217-2003.

Поверители

Скачать

Описание типа РБ 03 13 6736 18 [2018-12-29]

rb-03-13-6736-18_2018-12-29.pdf

Скачать

Описание типа

Назначение Описание ТВГ-УЭТМ®-Х Технические характеристики Знак утверждения типа чУР Д Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

По принципу действия трансформатор является прибором электромагнитного типа.

Трансформатор состоит из одной или нескольких вторичных обмоток.

Роль первичной обмотки трансформатора выполняет токоведущая система аппарата.

Вторичная обмотка намотана на тороидальный магнитопровод, изготовленный из на-нокристаллического сплава или из холоднокатаной анизотропной электротехнической стали. Вторичная обмотка выполняется с несколькими коэффициентами трансформации, которые получаются изменением числа витков вторичной обмотки.

Встроенные трансформаторы тока применяются для работы внутри конструкции других аппаратов, например, в конструкции элегазовых баковых выключателей, комплектных распределительных устройств или других, обеспечивающих изоляцию трансформатора от цепи высокого напряжения (далее по тексту аппарат) в электрических сетях переменного тока.

В связи с невозможностью нанесения поверительного клейма на трансформатор из-за особенностей конструкции, поверительное клеймо наносится на паспорт трансформатора.

Трансформаторы выпускаются в трех исполнениях ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110 и ТВГ-УЭТМ -220.

Климатические исполнения и категория размещения по ГОСТ 15150-69 - У2, УХЛ2, ХЛ2, Т2.

Внешний вид трансформаторов тока встроенных ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-110 и ТВГ-УЭТМ®-220 представлен на рисунке 1.

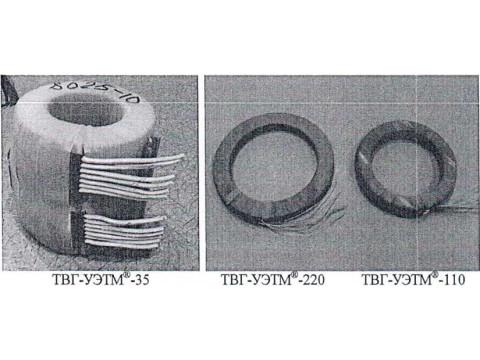

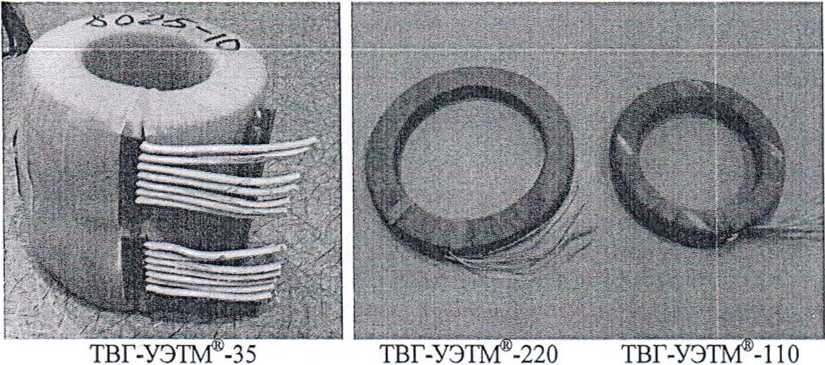

Рисунок 1 - Внешний вид трансформаторов тока встроенных ТВГ-УЭТМ®-35, ТВГ-УЭТМ®-! 10 и ТВГ-УЭТМ®-220

Условное обозначение типа трансформатора

ТВГ-УЭТМ®-Х

Номинальное напряжение, кВ Знак охраны

Товарный знак предприятия

Г азонаполненный

Встроенный

Трансформатор тока

Технические характеристики

Таблица 1 - Основные технические характеристики трансформаторов

Наименование параметра	Значение
	ТВГ-УЭТМ®-35	ТВГ-УЭТМ®-110	твг-УЭТМ®-220
1 Номинальный первичный ток, А	от 5 до 4000
2 Номинальная частота, Гц	50 или 60
3 Номинальный вторичный ток, А	от 1 до 5
4 Количество ответвлений от вторичных обмоток	до 6
5 Параметры тока короткого замыкания Наибольший пик тока, кА Предельная кратность тока термической стойкости Длительность протекания тока короткого замыкания, с	до 160 до 250 3
6 Средняя масса трансформатора, кг	30	100	150
7 Средний срок службы, лет, не менее	40
8 Средняя наработка до отказа, ч	7,Г108	5,Г107	1,3-10*

Таблица 2 - Основные метрологические характеристики трансформаторов

Назначение

Класс точности по

ГОСТ 7746-2001 и 6БП.176.128 ТУ

Номинальная вторичная нагрузка, В'А

Коэффициент безопасности приборов

Номинальная предельная кратность

Коммерческий учет или измерение

0,2S; 0,5S; 0,2; 0,5; 1; 3;

5; 10

до 100

от 2 до 30

Защита

5Р; ЮР; 5PR; 10PR; 5РХ; 10РХ; ТРХ; TPY; TPZ

до 100

от 2 до 250

Примечания к таблицам 1 и 2

1 Конкретные технические характеристики устанавливаются в соответствии с заказом и указываются в паспорте.

2 По требованию трансформаторы изготавливаются с другими номинальными первичными токами, номинальными вторичными токами, номинальными вторичными нагрузками, коэффициентами безопасности и номинальными предельными кратностями.

3 Вторичная обмотка имеет ответвления от части витков обмотки. При использовании этих ответвлений коэффициент трансформации уменьшается, а основные метрологические характеристики соответствуют указанным в таблице 2.

4 По требованию трансформаторы изготавливаются с расширенным диапазоном токов от 0,1 % до 200 % номинального значения.

5 По требованию могут быть изготовлены трансформаторы тока по МЭК 60044-1-2003, МЭК 60044-6-92 и МЭК 61869-1-2007. -г-

Знак утверждения типа чУР Д

наносится фотохимическим или иным обеспечивающим его сохранность в течение срока службы трансформатора способом на табличку технических данных аппарата и на паспорт трансформатора.

Комплектность

Таблица 3 - Комплектность

№№ п/п	Наименование	Обозначение	Количество, шт.
1	Трансформатор тока встроенный	ТВГ-УЭТМ®- ТВГ-УЭТМ®- ТВГ-УЭТМ®- 35 110 220	1
2	Паспорт	6БП.176.128 ПС	1
3	Руководство по эксплуатации	6БП.176.128 РЭ	1
Примечание - Паспорт оформляется и поставляется на комплект трансформаторов, встраиваемых в один аппарат, совместно с РЭ.

Поверка

осуществляется по ГОСТ 8.217 - 2003 «ГСП. Трансформаторы тока. Методика поверки» и документу: Трансформаторы тока встроенные ТВГ-УЭТМ®. Руководство по эксплуатации 6БП.176.128 РЭ (пункт 3.2 «Поверка»).

Перечень эталонов, применяемых при поверке:

трансформатор тока эталонный ИТТ 3000.5, (0,5 - 3000) А, КТ 0,01;

прибор сравнения КНТ - 03, 8 = ± 0,001 %, 0,1 ’.
