Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS
| Номер в ГРСИ РФ: | РБ 03 13 6862 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 6862 18 [2019-04-12]
rb-03-13-6862-18_2019-04-12.pdf
|
Скачать |
Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS (далее - трансформаторы) предназначены для преобразования и передачи измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6862 18 |
| Наименование | Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS |
| Год регистрации | 2018 |
| Номер сертификата | 12246 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-12-20 |
| Получатель сертификата | фирма "ABB S.p.A. - Power Products Division, Unita Operativa Adda-HV", Италия (IT) |
Производитель / Заявитель
фирма "ABB S.p.A. - Power Products Division, Unita Operativa Adda-HV"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по МРБ МП.2800-2018. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, первичную поверку при выпуске из производства и периодическую поверку проводить специалистами юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь, на фирме-изготовителе или в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 13 6862 18 [2019-04-12]
rb-03-13-6862-18_2019-04-12.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS (далее - трансформаторы) предназначены для преобразования и передачи измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, системах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов тока волоконно-оптических измерительных серии FOCS-FS основан на эффекте Фарадея. Поляризованные световые волны, распространяющиеся по оптическому волокну вокруг проводника с током в прямом и обратном направлении, в результате воздействия магнитного поля, накапливают невзаимный фазовый сдвиг (р, пропорциональный измеряемому току 7, равный:
ср = 4 ■ V ■ N ■ I, где:
V - постоянная Верде;
N - число витков оптоволокна вокруг проводника с измеряемым током;
I - номинальный первичный ток.
Цифровой интерфейс МЭК 61850-9-2LE трансформаторов FOCS-FS предназначен для интеграции в цифровые системы автоматизации подстанций. Трансформаторы имеют простую и прочную конструкцию, функции самодиагностики и сигнализации неисправностей.
Трансформаторы серии FOCS-FS отвечают высоким требованиям точности в широком диапазоне температур. Эти трансформаторы не подвержены влиянию магнитного насыщения, что делает их идеальными для измерения кратковременных электрических бросков, токов короткого замыкания. Компактная конструкция требует гораздо меньше места под установку по сравнению с обычными измерительными трансформаторами. Это экологичное решение не требует использования масла или газа.
Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS имеют цифровой выход низкого напряжения и заполнены газообразным азотом при небольшом избыточном давлении, вследствие этого они не имеют риска поражения электрическим током и взрыва.
Трансформатор состоит из следующих частей:
- оптический преобразователь тока (волоконно-оптическая катушка);
- изоляционная колона, на которой размещен оптический преобразователь тока;
- электронный блок, содержащий систему обработки информации, лазерный источник света, преобразователи светового потока в цифровой код.

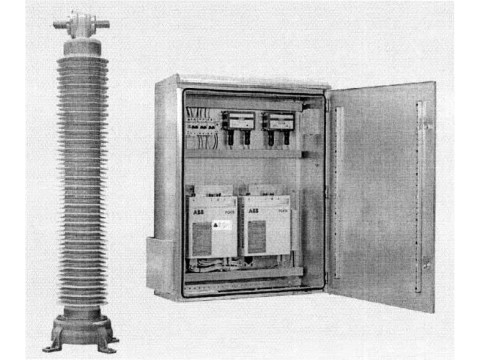

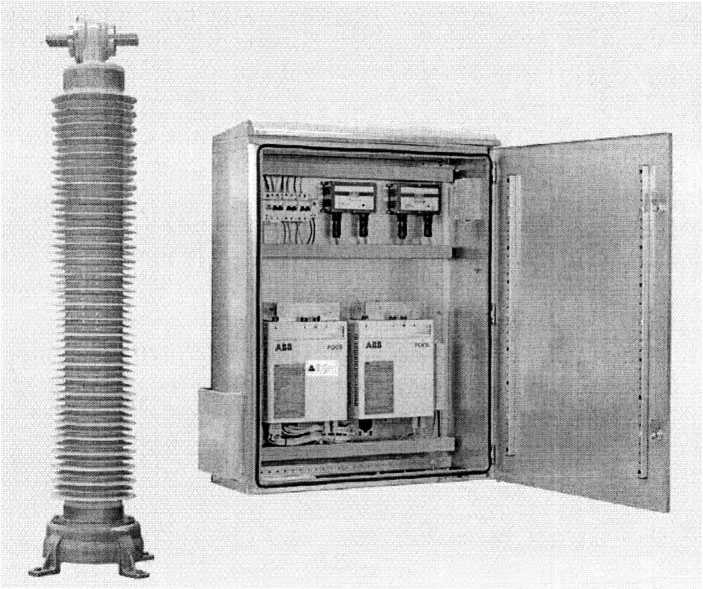

Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
Рисунок 1 - Трансформатор тока волоконно-оптический измерительный серии FOCS-FS
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ
Технические и метрологические характеристики трансформаторов тока волоконно-оптических измерительных серии FOCS-FS представлены в таблице 1.
Таблица 1
|
Модификации трансформатора |
FOCS-FS 145; FOCS-FS 362 |
|
Наибольшее рабочее напряжение,кВ |
145;362 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000, 4000 |
|
Цифровые выходы |
IEC 61850 9-2 LE |
|
Класс точности |
0,2S; 5P |
|
Ток термической стойкости (1т), кА |
63 |
|
Ток электродинамической стойкости (1д), кА |
164 |
|
Диапазон рабочих значений температуры, °C |
от минус 40 дошлое 45 |
|
Степень защиты оболочки электронного блока по ГОСТ 14254 |
IP65 |
|
Высота трансформатора, мм |
1840;4256 |
|
Масса трансформатора, кг |
109;240 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор тока волоконно-оптический измерительный . серии FOCS-FS ШЪ;
- упаковка 1 шт.;
- паспорт
1 экз.
Поверка
Поверка проводится по МРБ МП. -2018 «Система обеспечения единства
измерений Республики Беларусь. Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS. Методика поверки»
Нормативные документы
Техническая документация компании «ABB S.p.A., Power Grids Division Unita Operativa ADDA», Италия.
ГОСТ P МЭК 60044-8-2010 «Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока».
IEC 61850-9-2 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».
Заключение
Трансформаторы тока волоконно-оптические измерительные серии FOCS-FS соответствуют требованиям ГОСТ Р МЭК 60044-8-2010 и технической документации компании «ABB S.p.A., Power Grids Division Unita Operativa ADDA», Италия.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологиив Республике Беларусь - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014 г.
