Трансформаторы тока ТФМ-110-II, ТФМ-110-II-1
| Номер в ГРСИ РФ: | РБ 03 13 5239 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
Трансформаторы тока ТФМ-110-II, ТФМ-110-II-1 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, применяются в высоковольтных установках переменного тока промышленной частоты 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5239 18 |
| Наименование | Трансформаторы тока ТФМ-110-II, ТФМ-110-II-1 |
| Год регистрации | 2018 |
| Номер сертификата | 11922 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-04-27 |
| Получатель сертификата | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "ПК ХК ЭЛЕКТРОЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №09-13). Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №08-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 5239 18 [2014-01-20]
rb-03-13-5239-18_2014-01-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5239 18 [2018-12-07]
rb-03-13-5239-18_2018-12-07.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТФМ-110-II, ТФМ-110-II-1 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, применяются в высоковольтных установках переменного тока промышленной частоты 50 или 60 Гц.
Описание
Трансформаторы тока ТФМ-110-11, ТФМ-110-11-1 (далее - трансформаторы) предназначены для наружной установки. Путем переключения соединений на первичной обмотке можно менять номинальные токи. Первичная обмотка охватывает все вторичные обмотки, намотанные на витые магнитопроводы. Внешняя изоляция трансформаторов -фарфоровая покрышка, заполненная трансформаторным маслом. Конструкция трансформатора может быть герметичной. В этом случае для компенсации температурного расширения масла используется компенсатор давления.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Модификация трансформаторов тока ТФМ-110-II отличается от ТФМ-110-II-1 количеством вторичных обмоток. Трансформаторы тока ТФМ-110-П изготавливаются с количеством вторичных обмоток - до четырех включительно, а ТФМ-110-II-1 - с пятью и выше.

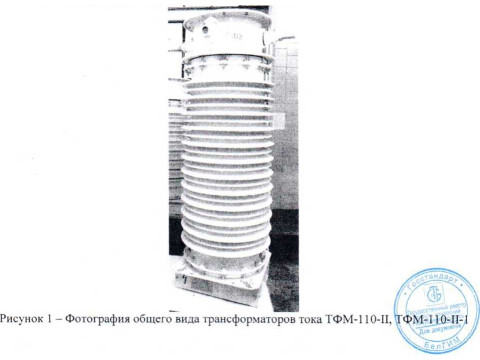

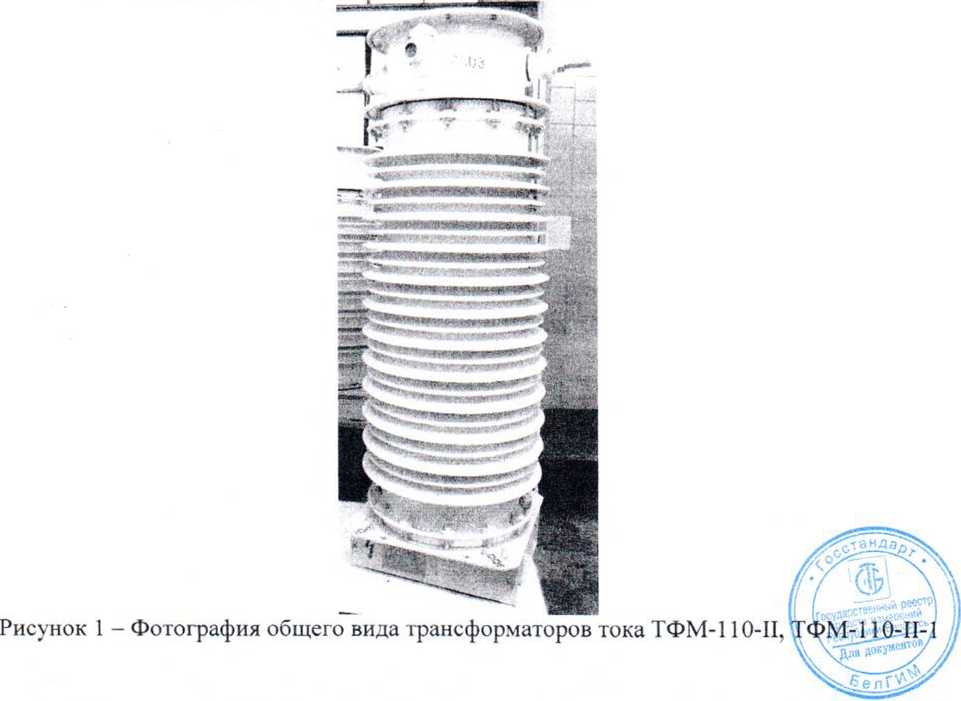

Общий вид трансформаторов показан на рисунке 1.
Технические характеристики
Основные метрологические характеристики трансформаторов тока ТФМ-110-II, ТФМ-110-II-1 указаны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Номинальный первичный ток. А |
50. 75. 100. 150. 200. 300, 400. 500, 600; 750;800;1000; 1200; 1500; 2000; 3000 |
|
Номинальный вторичный ток. А |
1 или 5 |
|
Номинальное рабочее напряжение. кВ |
110 |
|
Номинальный класс точности вторичных обмоток: - для измерения для защиты |
0.2S; 0,2; 0,5S; 0,5 5Р; ЮР |
|
Номинальная мощность вторичных обмоток для измерения и защиты. ВА: |
от 10 до 40 |
|
Номинальная частота. Гц |
50 или 60* |
|
Предельная кратность вторичной обмотки для защиты, не менее |
20 |
|
Номинальный коэффициент безопасности приборов обмоток для измерения, не более |
10 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1. TI. ХЛ1 |
|
Средний срок службы, лег |
30 |
|
Длина, мм |
1110 |
|
Ширина, мм |
697 |
|
Высота, мм |
от 1750 до 2245 |
|
Масса, кг, |
от 660 до 795 |
|
Примечание * - для приборов, изготавливаемых на экспорт. | |
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.
Комплектность
|
В комплект поставки входят: | |
|
- трансформатор тока |
1 шт. |
|
- паспорт |
1 экз. |
|
- руководство по эксплуатации |
1 экз. |
|
- габаритный чертеж |
1 экз. |
Поверка
трансформаторов осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке, указан в таблице 2.
Таблица 2
|
Тип прибора |
Основные метрологические характеристики |
|
1 |
2 |
|
Трансформатор тока измерительный лабораторный |
Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
|
Прибор сравнения |
Предел измерения токовой погрешности, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0.05-А); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; 11ределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0.03-А). |
|
Нагрузочное устройство |
Номинальные величины нагрузки, ВА: от 1,75 до 50 |
|
Примечание 1. А - значение измеряемой погрешности. | |
Сведения о методах измерений
Методы измерений с помощью трансформаторов указаны в документе «Трансформаторы токаТФМ-110. Руководство по эксплуатации ИАЯК.671214.028 РЭ».
Нормативные доку менты
1. ГОСТ 7746-2001 «ГСП. Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
3. ТУ 16-96 И АЯК.671214.028 ТУ «Трансформатор тока серии ТФМ. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
