Трансформаторы тока ТШП-0,66 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5127 18 |
| Наименование | Трансформаторы тока ТШП-0,66 |
| Год регистрации | 2018 |
| Номер сертификата | 11950 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | ОАО "МЭТЗ ИМ. В.И. КОЗЛОВА", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МЭТЗ ИМ. В.И. КОЗЛОВА"
Адрес: ул. Уральская, 4, 220037, г. Минск
Контакты: (017)230-11-22 / (017)230-80-80 / info@metz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5127 18 [2017-05-31]
rb-03-13-5127-18_2017-05-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5127 18 [2016-05-02]
rb-03-13-5127-18_2016-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5127 18 [2021-01-22]
rb-03-13-5127-18_2021-01-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5127 18 [2014-05-28]
rb-03-13-5127-18_2014-05-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5127 18 [2018-10-26]
rb-03-13-5127-18_2018-10-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5127 18 [2013-10-04]
rb-03-13-5127-18_2013-10-04.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТШП-0,66 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в энергетике в схемах измерения и учета электроэнергии. Трансформаторы класса точности 0,2S и 0,5S могут применяться в системах коммерческого учета электроэнергии.
Описание
Принцип действия трансформаторов тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно
меньшие пропорциональные значения.
Трансформаторы тока ТШП-0,66 изготавливаются в следующих конструктивных исполнениях: ТШП-0,66-1 с размером отверстия под токопровод 103x23 мм, ТШП-0,66-П с размером отверстия под токопровод 81x38 мм и ТШП-0,66-П1 с размером отверстия под токопровод 131x61 мм.
Трансформаторы тока состоят из магнитопровода и одной вторичной обмотки. Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор. Корпус трансформаторов тока выполнен из пожаробезопасной пластмассы.
Каждый контакт вторичной обмотки трансформаторов тока имеет два зажима. Трансформаторы тока класса точности 0,2S и 0,5S дополнительно имеют контакт потенциального вывода для подключения обмотки напряжения счетчика^— г-> “Г-
Выводы вторичной обмотки и контакт потенциального вывода закрытытюьцшкои с возможностью пломбирования от несанкционированного доступа. If \ \
\\ J
\\ 'А” «эЧ,»<ятоа// J;
Обозначение мест для нанесения знака поверки и размещения пломбы Энергонадзора от несанкционированного доступа указаны в приложении А.

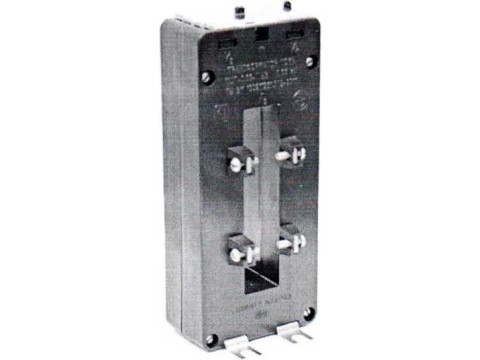

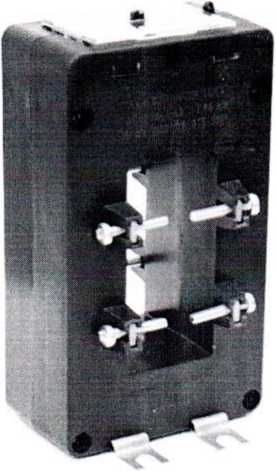

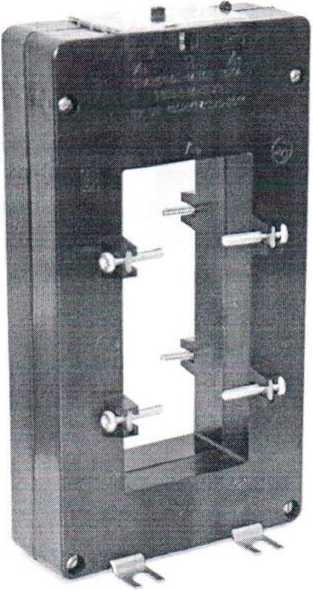

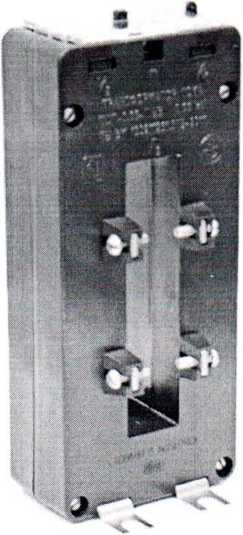

Внешний вид трансформаторов тока ТШП-0,66 приведен на рисунке 1.
ТШП-0,66-111
ТШП-0,66-I
ТШП-0,66-11
Рисунок 1 - Трансформаторы тока ТШП-0,66 (ТШП-0,66-I; ТШП-0,66-II; ТШП-0,66-III)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УЗ |
|
Средняя наработка до отказа, ч |
4Ю5 |
|
Для ТШП-0,66-I | |
|
Класс точности по ГОСТ 7746-2015 |
0.5S; 0,5; 1 |
|
Номинальный первичный ток, А |
800; 1000; 1200; 1500; 2000 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф2=0,8), В А |
5; 10; 15 |
|
Габаритные размеры, мм, не более |
80,5x65x182 |
Продолжение таблицы 1
|
1 |
2 |
|
Масса, кг, не более для ТШП-0,66-1 на номинальный первичный ток, А: | |
|
800 |
0,84 |
|
1000 |
0,87 |
|
1200 |
0,91 |
|
1500 |
0,95 |
|
2000 |
1,03 |
|
Для ТШП-0,66-П | |
|
Класс точности по ГОСТ 7746-2015 |
0,2S; 0,2; 0,5S; 0,5; 1 |
|
Номинальный первичный ток, А |
400; 500; 600; 750; 800; 1000 |
|
Номинальная вторичная нагрузка | |
|
(с коэффициентом мощности cos ср2=0,8), ВА |
5; 10; 15 |
|
Номинальная вторичная нагрузка | |
|
(с коэффициентом мощности cos q)2=T0), В-A |
1 |
|
Габаритные размеры, мм, не более |
90,5x75x162 |
|
Масса, кг, не более для ТШП-0,66-П на номинальный первичный ток, А: | |
|
400 |
1,47 |
|
500 |
1,19 |
|
600 |
1,21 |
|
750 |
0,87 |
|
800 |
1,00 |
|
1000 |
1,03 |
|
Для ТШП-0,66-Н1 | |
|
Класс точности по ГОСТ 7746-2015 |
0,5S; 0,5; 1 |
|
Номинальный первичный ток, А |
1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000 |
|
Номинальная вторичная нагрузка | |
|
(с коэффициентом мощности cos ср2=0,8), В А |
5; 10; 15 |
|
Габаритные размеры, мм, не более |
120,5x65x222 |
|
Масса, кг, не более ТШП-0,66-111 на номинальный первичный ток, А: | |
|
1000 |
1,15 |
|
1200 |
1,18 |
|
1500 |
1,23 |
|
2000 |
1,11 |
|
2500 |
1,20 |
|
3000 |
1,24 |
|
4000 |
1,44 |
|
5000 |
2,00 |
Знак утверждения типа
Знак утверждения типа наносят на корпус трансформатора тока методом литья, а также на этикетку и титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки входят:
а) трансформатор тока
шт.;
шт.;
шт.;
комплект.
б) этикетка
в)руководство по эксплуатации
г) комплект монтажных частей для установки
и присоединения трансформатора
Нормативные документы
ГОСТ 7746-2015
«Трансформаторы тока. Общие технические условиях
ТУВУ 100211261.075-2012 «Трансформаторы тока ТШП-0,66»;
ГОСТ 8.217-2003
«Государственная система обеспечения единства измерений. Трансформаторы тока.
Методика поверки»
Заключение
Трансформаторы тока ТШП-0,66 соответствуют требованиям ТУ BY 100211261.075-2012, ГОСТ 7746-2015 и ТР ТС 004/2011 (декларация соответствия ТС BY/112 11.01 ТР004 002 05381 от 21.12.2016, срок действия до 15.12.2021 включительно).
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Межповерочный интервал - не более 96 месяцев.
