Трансформаторы тока встроенные ТВИМ-1
| Номер в ГРСИ РФ: | РБ 03 13 5240 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
Трансформаторы тока встроенные ТВИМ-1 предназначены для питания приборов АСКУЭ и измерительных приборов в электрических сетях переменного тока частоты 50 Гц. Используются как встроенные измерительные трансформаторы тока на вводах силовых трансформаторов и реакторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5240 18 |
| Наименование | Трансформаторы тока встроенные ТВИМ-1 |
| Год регистрации | 2018 |
| Номер сертификата | 11921 |
| Дата регистрации | 2018-08-30 |
| Срок действия | 2023-04-23 |
| Получатель сертификата | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ОАО "ПК ХК ЭЛЕКТРОЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №09-13). Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №08-18). |
Поверители
Скачать
|
Описание типа РБ 03 13 5240 18 [2018-12-07]
rb-03-13-5240-18_2018-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5240 18 [2014-01-20]
rb-03-13-5240-18_2014-01-20.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока встроенные ТВИМ-1 предназначены для питания приборов АСКУЭ и измерительных приборов в электрических сетях переменного тока частоты 50 Гц. Используются как встроенные измерительные трансформаторы тока на вводах силовых трансформаторов и реакторов.
Описание
Трансформаторы тока встроенные ТВИМ-1 (далее - трансформаторы) состоят из тороидального магнитопровода, выполненного из трансформаторной стали или из сплавов с высокой магнитной проницаемостью. Магнитопровод изолирован. Поверх изоляции на магнитопровод уложены витки из медного провода по всей длине окружности в один или несколько слоев. На магнитопровод устанавливаются опорные накладки из изоляционного материала с целью исключения механических воздействий на медный провод. Трансформаторы имеют одну вторичную обмотку с ответвлениями, концы которой выводятся гибким проводом для подключения к выходным клеммам, расположенных на адаптерах вводов силовых трансформаторов и реакторов. По конструктивному исполнению трансформаторы разделены на пять групп, в зависимости от габаритных размеров.
Общий вид трансформаторов тока встроенных ТВИМ-1 показан на рисунке 1.

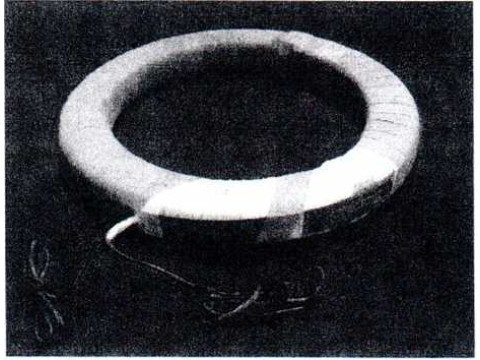

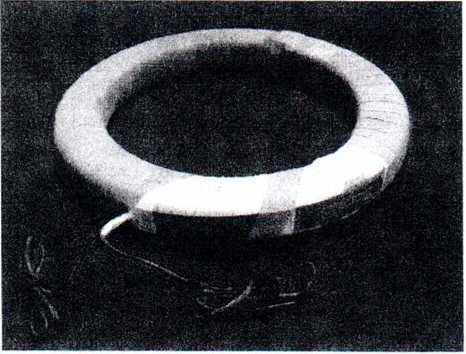

Рисунок 1 - Фотография общего вида трансформаторов тока встроенных ТВИМ-1
Технические характеристики
Основные метрологические характеристики трансформаторов тока встроенных ТВИМ-1
указаны в таблице 1
_______Таблица 1 - Номинальные напряжения и мощности трансформаторов
|
Параметр |
Значение | |
|
1 |
2 | |
|
Класс точности: |
0,2S; 0,2; 0,5S; 0,5 | |
|
Номинальная вторичная нагрузка (cos - 0,8). ВА: |
5; 10; 15; 20; 25; 30; 50. | |
|
Номинальные первичные токи, А |
100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; .4000; 5000; бООО^^^^к | |
Окончание таблицы 1
|
1 |
2 |
|
Номинальные вторичные токи. А: |
1; 5 |
|
Наибольшее рабочее напряжение. кВ: |
0.72 |
|
Номинальная частота. Гц: |
50 |
|
Коэффициент безопасности: |
<10 |
|
Масса, кг: |
от 6 до 90 |
|
Габариты, мм: - внутренний диаметр: - внешний диаметр: - высота: |
от 170 до 650 от 360 до 885 от 45 до 75 |
|
Климатическое исполнение по ГОСТ 15150-69 |
04 |
Знак утверждения типа
Знак утверждения типа наносится в паспорте типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор ТВИМ-1
1 шт.
1 экз.
1 экз.
- паспорт руководство по эксплуатации
Поверка
трансформаторов тока встроенных ТВИМ-1 осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы гока. Методика поверки».
Сведения о методах измерений
Методы измерений с помощью трансформаторов тока встроенных ТВИМ-1 указаны в документе «Трансформатор тока встроенные. Руководство по эксплуатации БТЛИ.670112.130 РЭ».
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 « Трансформаторы тока. Методика поверки».
3. БТЛИ.671224.006 ГУ «Трансформатор гока вс троенные ТВИМ. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
