Трансформаторы напряжения НКФ-220-06
| Номер в ГРСИ РФ: | РБ 03 13 5061 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва |
Трансформаторы напряжения НКФ-220-06 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц. с заземленной нейтралью, с номинальным напряжением 220 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5061 16 |
| Наименование | Трансформаторы напряжения НКФ-220-06 |
| Год регистрации | 2016 |
| Номер сертификата | 10388 |
| Дата регистрации | 2016-04-26 |
| Срок действия | 2019-10-07 |
| Получатель сертификата | ОАО "ПК ХК ЭЛЕКТРОЗАВОД", г. Москва, Россия (RU) |
Производитель / Заявитель
ОАО "ПК ХК ЭЛЕКТРОЗАВОД"
Адрес: ул. Электрозаводская, 21, г. Москва, 107023
Контакты: (495)777-82-05, (495)963-11-19
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы на номинальное напряжение 220/корень3 кВ метрологически обеспечены в Республике Беларусь на базе Гомельского ЦСМС (НТК №13-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА)(НТК №01-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 5061 16 [2013-04-19]
rb-03-13-5061-16_2013-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5061 16 [2016-10-06]
rb-03-13-5061-16_2016-10-06.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения НКФ-220-06 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц. с заземленной нейтралью, с номинальным напряжением 220 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения НКФ-220-06 состоят из:
- магнитопровода, выполненного из электротехнической стали;
- первичных и вторичных обмоток с высоковольтной изоляцией;
- конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов напряжения НКФ-220-06 находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

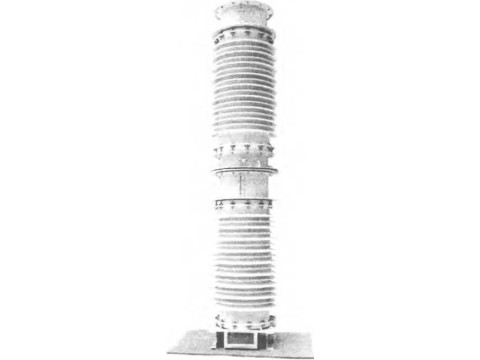

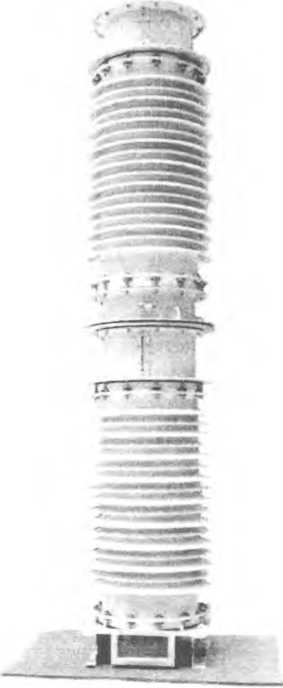

Рисунок I - Фотографии общего вида трансформаторов напряжения НКФ-220-06
Технические характеристики
Основные метрологические характеристики трансформаторов напряжения НКФ-220-06 приведены в таблице 1 и таблице 2.
Таблица 1 - Номинальные напряжения обмоток трансформаторов напряжения НКФ-220-06
|
Номинальное напряжение первичной обмотки, В |
Номинальные напряжения вторичных обмоток, В | ||
|
220000:^3 |
Основной вторичной I |
Основной вторичнойП |
Дополнительной |
|
100:л/3 |
1 100:з/3 |
100 | |
|
Примечание - По согласованию с заказчиком трансформаторы могут изготавливаться с номинальными напряжениям вторичных обмоток, отличающимися от значений, указанных в данной таблице. | |||
Таблица 2 - Номинальные мощности и классы точности вторичных обмоток трансформаторов напряжения НКФ-220-06__________________________________________________________
|
Номинальная мощность вторичных обмоток в классах точности, В-А |
Мощность предельная, В-А | |||||
|
Основной I |
Основной II |
Дополнительной | ||||
|
0,2 |
0,2 |
0,5 |
1,0 |
3,0 |
3 Р |
2000 |
|
100 |
100 |
200 |
400 |
500 |
600 | |
|
Примечания: 1) Класс точности 0,2 обмотки основной I гарантируется при одновременной нагрузке обмоток: основной I до 100 В-A и основной II до 250 В-А. 2) По согласованию с заказчиком, трансформаторы могут изготавливаться с номинальными мощностями, отличающимися от значений, указанных в данной таблице. | ||||||
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам - Ml по ГОСТ 17516.1.
Условия транспортирования и хранения - по ГОСТ 23216-78 и 15150-69.
Климатическое исполнение - У1, ХЛ1 и Т1 по ГОСТ 15150-69.
Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до 1000 м.
Значение рабочих температур трансформаторов, в зависимости от климатического исполнения по ГОСТ 15150-69, приведены в таблице 3.
Таблица 3
|
Исполнение |
Категория размещения |
Значение температуры воздуха при эксплуатации, °C | |||
|
Рабочие |
Предельные | ||||
|
У |
1 |
40 |
минус 45 |
45 |
минус 50 |
|
хл |
40 |
минус 60 |
45 |
минус 70 | |
|
т |
50 |
минус 10 |
60 |
минус 10 | |
Габаритные размеры (длина х ширина х высота), мм: 705 х 705 х 3525.
Масса: 1440 кг.
Вероятность безотказной работы: 0,98.
Средний срок службы: 30 лет.
Знак утверждения типа
наносится на трансформатор методом гравирования и на паспорт типографским способом.
Комплектность
Комплект поставки трансформаторов напряжения НКФ-220-06 указан в таблице 4.
Таблица 4 - Комплект, поставки
|
Наименование |
Количество |
Примечание |
|
Трансформатор напряжения НКФ-220-06 |
1 |
— |
|
Паспорт |
1 |
БТЛИ.670112.214 ПС |
|
Руководство по эксплуатации |
1 |
БТЛИ.670112.041 РЭ |
|
Монтажный чертеж |
1 |
БТЛИ.671244.009 МЧ |
Поверка
трансформаторов напряжения НКФ-220-06 осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке, приведен в таблице 5.
Таблица 5
|
Тип прибора |
Основные метрологические характеристики |
|
Трансформатор напряжения НКЛ-220-10 |
Номинальное напряжение первичной обмотки, кВ: 220/^3; 110/^3. Номинальное напряжение вторичной обмотки, В: 100Л/3; 100. Класс точности: 0,05. |
|
Прибор сравнения КНТ-03 |
Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-А); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-А) |
|
Магазин проводимости Р5054/2 |
Номинальные величины нагрузки, В-А: от 1,25 до 50. Предел допускаемой основной относительной погрешности, %: ± 4. |
|
Магазин проводимости Р5054/1 |
Номинальные величины нагрузки, В-A: от 1,25 до 50. Предел допускаемой основной относительной погрешности, %: ±4. |
|
Примечание - А - значение измеряемой погрешности. | |
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения НКФ-220-06 указаны в руководстве по эксплуатации.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
БТЛИ.671243.004 ТУ «Трансформаторы напряжения НКФ-110-06, НКФ-220-06.
Технические условия».
