Трансформаторы тока ТШ-ЭК-0,66
| Номер в ГРСИ РФ: | РБ 03 13 6152 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО «Электрощит-Ко», п.Бабынино, Калужская обл. |
|
Описание типа РБ 03 13 6152 16 [2017-02-02]
rb-03-13-6152-16_2017-02-02.pdf
|
Скачать |
Трансформаторы тока ТШ-ЭК-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока в различных отраслях народного хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6152 16 |
| Наименование | Трансформаторы тока ТШ-ЭК-0,66 |
| Год регистрации | 2016 |
| Номер сертификата | 10755 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2020-02-06 |
| Получатель сертификата | ООО "Электрощит-К", п. Бабынино Калужской обл., Россия (RU) |
Производитель / Заявитель
ООО "Электрощит-К"
Адрес: п. Бабынино, Калужская обл., ул. Советская, 24, 249210
Контакты: тел. (08448) 2-17-51, факс (08448) 2-24-58; info@tf-el.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы тока с номинальным первичным током 125, 175, 225, 275, 375, 450, 550, 650, 700, 900, 1050, 1100, 1150, 1200, 1250, 1300, 1400, 1550, 1600, 1650, 1700, 1750, 1800, 1900, 2500, 2550, 2600, 2650, 2700, 2750, 2800, 2900 А метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверка проводится по ЭК.1.765.000 ПМ5 (2014 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (для метрологически необеспеченных исполнений): ООО "Электрощит-К°" (аттестат аккредитации - №RA.RU.311442, шифр поверительного клейма - ВЧМ)(НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 6152 16 [2017-02-02]
rb-03-13-6152-16_2017-02-02.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТШ-ЭК-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока в различных отраслях народного хозяйства.
Описание
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
Трансформаторы по конструктивному исполнению являются шинными, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Первичной обмоткой служит токоведущий кабель или токоведущая шина. Высоковольтная изоляция обеспечивается за счет собственной изоляции кабеля и воздушного зазора.
Трансформаторы могут устанавливаться на шинах ввода с напряжением 0,66 кВ, при обеспечении заданных посадочных размеров.
Трансформаторы тока изготавливаются в четырех различных конструктивных исполнениях (М1-М4).
Трансформаторы конструктивного исполнения М2 и М3 изготавливаются только с гибкими выводами вторичных обмоток. Трансформаторы конструктивного исполнения Ml и М4 могут изготавливаться как с гибкими выводами так и с монтажными втулками крепления вторичных цепей.
Трансформаторы конструктивного исполнения М2 изготовлены в виде трехфазной конструкции, т.е. один трансформатор устанавливается на три фазы одновременно.
При протекании по шине, выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.
Трансформаторы предназначены для работы внутри помещений в условиях умеренного, холодного и тропического климата.
Рабочее положение трансформатора в пространстве - любое.
Внешний вид трансформаторов напряжения приведен на рис. 1-4.

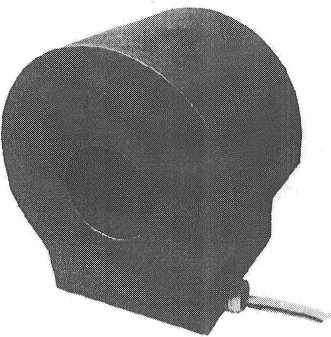

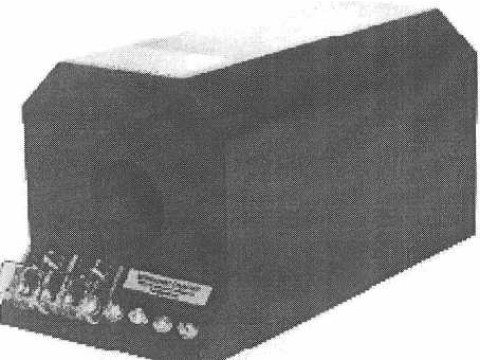

Рис. 1. Внешний вид трансформатора тока ТШ-ЭК-0,66 исполнения Ml

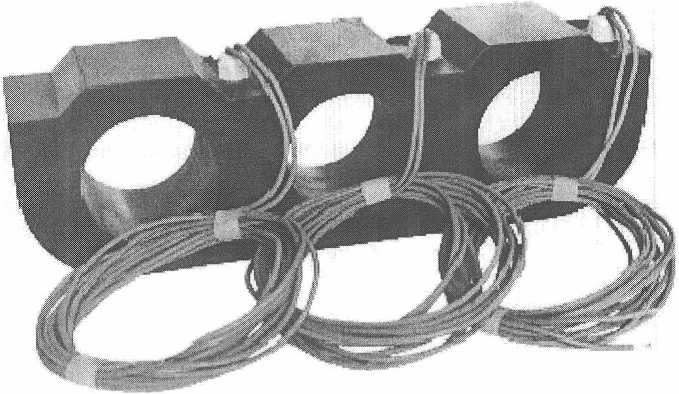

Рис.2. Внешний вид трансформатора тока ТШ-ЭК-0,66 исполнения М2

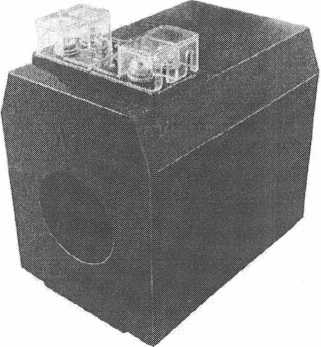

Рис.З. Внешний вид трансформатора тока ТШ-ЭК-0,66 исполнения М3
Рис. 4. Внешний вид трансформатора тока ТШ-ЭК-0,66 исполнения М4

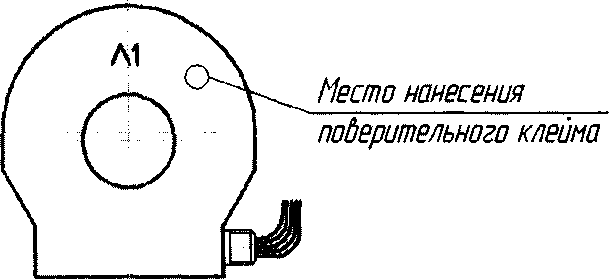

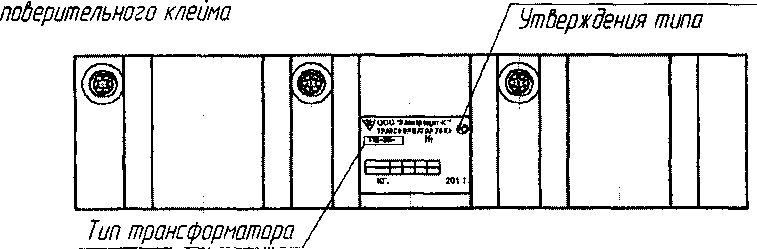

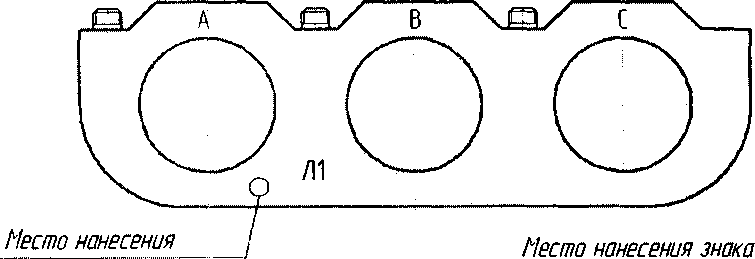

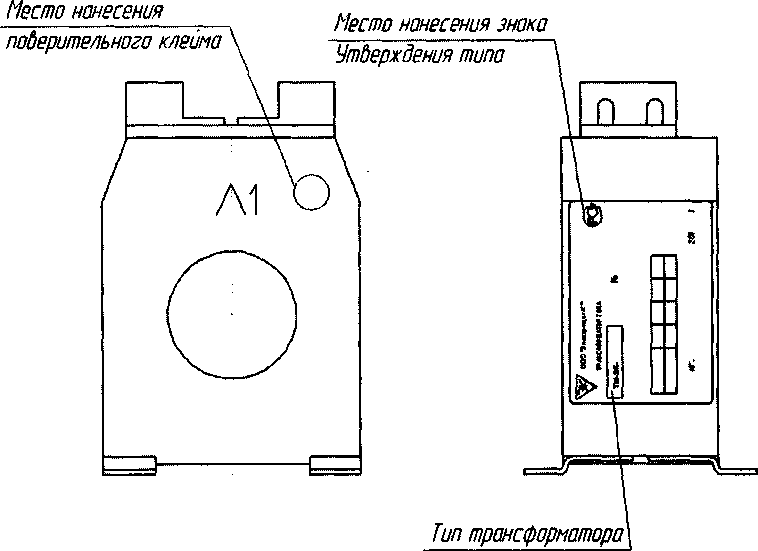

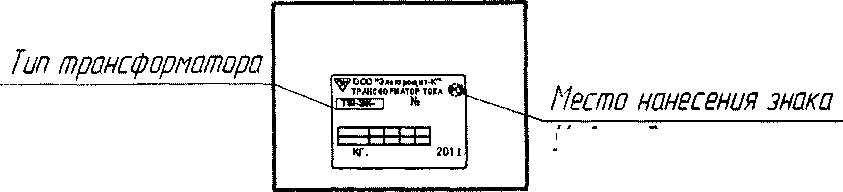

Рис.5. Места нанесения паспортной таблички и поверительного клейма в зависимости от конструктивного исполнения
Место нанесения подерительного клейма
Тип трансформатора
|
ЧЗ»СОО мЗлвй>0Чй1-К** V ТЯЛИС-»ОЯ«АТО?ТОКА <СУ! рпокп № | ||
|
КГ. 201 Г | ||
|
1И1 1И2 2И1 2И2 ЗИ1 ЗИ2 4И1 W2 © © © © © © © © | ||
Место нанесения знака
Утверждения типа
Утверждения типа
Лист № 5
Всего листов 8
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение ввода, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А |
50; 75; 100; 125; 150; 175; 200; 225; 250; 275; 300; 375; 400; 450; 500;550;600;650;700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2500; 2550;2600; 2650; 2700; 2750; 2800; 2900; 3000 |
|
Количество вторичных обмоток |
от 1 до 3 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50, 60 |
|
Номинальные вторичные нагрузки с коэффициентом мощности cos(p=0,8 В'А: |
от 1 до 30 |
|
Номинальный класс точности: для измерений и учета для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Рили ЮР |
|
Номинальная предельная кратность Кном вторичной обмотки для защиты: |
от 2 до 30 |
|
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений: |
от 3 до 30 |
Масса, не более, кг исполнение Ml
исполнение М2
исполнение М3
исполнение М4
Габаритные размеры, мм исполнение Ml...................................................................... 160x150x65
160x150x110 160x150x170 160x150x285
исполнение М2......................................................................150x483x65
150x483x110 150x483x199 150x483x230
исполнение М3......................................................................160x150x65
160x150x110 160x150x170 160x150x285 исполнение М4.....................................................................137x100x60
137x100x90 137x100x120 137x100x150
Средняя наработка до отказа, ч...........................................................400000
Средний срок службы, не менее, лет...........................................................30
Климатическое исполнение (ГОСТ 15150-69)..................................УХЛ, У и Т
Категория размещения (ГОСТ 15150-69)...................................................2; 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.
Комплектность
|
Наименование |
Кол-во |
|
Трансформатор тока ТШ-ЭК-0,66 |
1 шт. |
|
Руководство по эксплуатации |
не менее 1 экз. на 6 шт. (в соответствии с заказом) |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 шт. |
Поверка
осуществляется в соответствии с документом ЭК. 1.765.000 ПМ5 «Методика поверки трансформаторов тока ТШ-ЭК-0,66», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в ноябре 2014 г.
Основные средства поверки: _____Рабочие эталоны - трансформаторы тока
|
Обозначение типа |
Диапазон первичного тока, А |
Номинальная частота, Гц |
Номинальное значение вторичного тока, А |
Номинальное рабочее напряжение, В |
Предел допускаемой погрешности | ||
|
токовой, % |
угловой | ||||||
|
ТТИ 5000.5 |
5 ±1000 |
50 |
5 |
660 |
±0,05 |
±4’ | |
|
Прибо |
ры сравнения | ||||||
|
Обозначение типа |
Номинальный ток, А |
Номинальная частота, Гц |
Предел измерений разности токов |
Предел допускаемой погрешности | |||
|
токовой,% |
угловой мин |
токовой,% |
угловой мин | ||||
|
КНТ 03 |
1,5 |
50 |
От ±0,2 до ±20 |
От ±20’ до ±2000’ |
От±0,001 до±0,1 |
От±0,1 до±10 | |
|
КТ 01 |
1; 5 |
50 |
От ±0,2 до ±20 |
От ±20’ до ±2000’ |
От ±0,001 до ±0,10 |
От±0,Г до ±10’ | |
Нагрузочные устройства
|
Тип |
Диапазон значений нагрузки |
Номинальная частота, Гц |
Номинальный ток, А |
Предел допускаемой погрешности |
|
Р 5018/5 |
От 1,25 до 50 В*А - при cos 4? = 0,8 ; от 1 до 15 В*А - при COS = 1 |
50 |
5 |
±4% |
|
МР 3027 |
От 1 до 50 В*А - при cosp = 0,8; |
50 |
1 |
±4% |
Сведения о методах измерений
приведены в документе ЭК. 1.765.000 МП «Программа и методика приемо-сдаточных испытаний трансформатора тока ТШ-ЭК-0,66».
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
ТУ 3414-016-52889537-13 «Трансформаторы тока ТШ-ЭК-0,66. Технические условия».
Рекомендации к применению
Другие Трансформаторы
