Трансформаторы напряжения индуктивные измерительные EMF
| Номер в ГРСИ РФ: | РБ 03 13 5473 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 5473 14 [2014-11-03]
rb-03-13-5473-14_2014-11-03.pdf
|
Скачать |
Трансформаторы напряжения индуктивные измерительные EMF (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5473 14 |
| Наименование | Трансформаторы напряжения индуктивные измерительные EMF |
| Год регистрации | 2014 |
| Номер сертификата | 9259 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2019-07-29 |
| Получатель сертификата | фирма "ABB AB, High Voltage Products", Швеция (SE) |
Производитель / Заявитель
фирма "ABB AB, High Voltage Products"
Адрес: Lyviksvagen 4, 111 80, Ludvika
Контакты: Phone:+46 240 78 20 00 Fax: +46 240 78 32 20
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным напряжением первичной обмотки 150/корень3 кВ метрологически не обеспечены в Республике Беларусь (НТК №13-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.216-88. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, для метрологически необеспеченных исполнений трансформаторов (EMF 170), признавать результаты первичной и периодической поверки, проведенной специалистами государственной метрологической службы Республики Беларусь на базе фирмы-изготовителя. |
Поверители
Скачать
|
Описание типа РБ 03 13 5473 14 [2014-11-03]
rb-03-13-5473-14_2014-11-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения индуктивные измерительные EMF (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения индуктивные измерительные EMF имеют следующие модификации EMF 36, EMF 72, EMF 123, EMF 145, EMF 170.
Трансформатор напряжения EMF представляет собой однофазный электромагнитный масштабный преобразователь. Первичная обмотка и сердечник с вторичными обмотками находятся в алюминиевом баке у основания. Первичная обмотка изготавливается из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Имеется до трех основных вторичных обмоток - измерительных и (или) защитных и одна дополнительная.
Обмотки изолированы бумажно-масляной изоляцией и помещены в баке, заполненном маслом. На изоляторе расположена головка из легированного алюминия с маслорасширителем. Вывод X первичной обмотки и выводы вторичных обмоток находятся в клемной коробке, помещенной внизу трансформатора.
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
EMF 36, EMF 72, EMF 123. EMF 145. EMF 170 |
|
Наибольшее рабочее напряжение, кВ |
36; 72; 123; 145; 170 |
|
Номинальное первичное напряжение, кВ |
35/л/3; 110Л/3; 150/<3 |
|
Номинальное вторичное напряжение, В |
100/^3; 110Л/3; 100; 110; 100/3; 110/3 |
|
Номинальная частота напряжения сети, Гц |
50. |
|
Классы точности т рансформатора: | |
|
обмотки для измерений |
0,2; 0,5; 1,0. |
|
обмотки для зашиты |
ЗР. |
|
Номинальная выходная мощность, ВА |
10; 20; 30; 50; 100; 200; 400 |
|
Коэффициент превышения напряжения |
1,5 (1,9) -30с |
|
Средний срок эксплуатации, лет |
30 |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

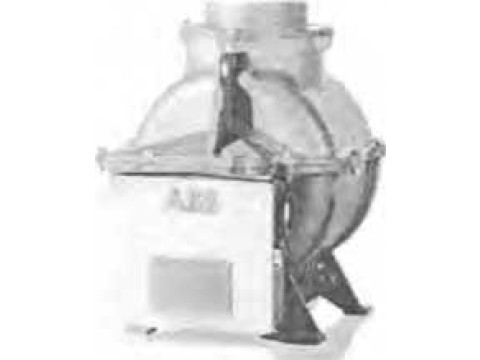

Рисунок 1 Внешний вид трансформатора EMF
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
трансформатор напряжения 1шт.;
протокол заводских испытаний с отметкой ОТК 1 экз.;
паспорт 1 экз.;
руководство по эксплуатации 1 экз.;
упаковка 1 шт.
Поверка
Поверка трансформаторов напряжения индуктивных измерительных EMF с номинальным первичным напряжением 35/л/3 и 110Л/3 кВ проводится в соответствии с ГОСТ 8.216-88 "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки".
Трансформаторы напряжения индуктивные измерительные EMF 170 метрологически не обеспечены на территории Республики Беларусь. Временно, до создания технической базы в Республике Беларусь, для метрологически необеспеченных исполнений трансформаторов (EMF 170), признавать первичную и периодическую поверку, проводимую специалистами государственной метрологической службы Республики Беларусь на базе фирмы-изготовителя.
Нормативные документы
ГОСТ 1983-2001
ГОСТ 8.216-88
"Трансформаторы напряжения. Общие технические условия' "Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки"
Заключение
Трансформаторы напряжения индуктивные измерительные СРВ соответствуют требованиям ГОСТ 1983-2001 и документации «ABB АВ, High Voltage Products», г. Лудвика, Швеция. Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
государственным предприятием "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1,246015, г. Гомель, тел./факс 68-44-01
Аттестат аккредитации № BY/112 02.6.0.0002
