Трансформаторы напряжения индуктивные измерительные JDCF-110W3
| Номер в ГРСИ РФ: | РБ 03 13 5889 15 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Jiangsu Sieyuan Hertz Instrument Transformer Co., Ltd.", Китай |
|
Описание типа РБ 03 13 5889 15 [2016-03-17]
rb-03-13-5889-15_2016-03-17.pdf
|
Скачать |
Трансформаторы напряжения индуктивные измерительные JDCF - 110W3 (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5889 15 |
| Наименование | Трансформаторы напряжения индуктивные измерительные JDCF-110W3 |
| Год регистрации | 2015 |
| Номер сертификата | 10136 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co., Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Jiangsu Sieyuan Hertz Instrument Transformer Co., Ltd."
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-88. |
Поверители
Скачать
|
Описание типа РБ 03 13 5889 15 [2016-03-17]
rb-03-13-5889-15_2016-03-17.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения индуктивные измерительные JDCF - 110W3 (далее -трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения индуктивные измерительные JDCF - 110W3 маслонаполненные.
Корпус трансформатора состоит из основания, изолятора, головы и защитного колпака-сильфона.
Трансформаторы напряжения индуктивные измерительные JDCF - 110W3 производятся с применением маслобумажной изоляции. Каждый измерительный трансформатор заключен в фарфоровый защитный кожух и герметичен. Также оснащен сильфоном из нержавеющей стали.
Условное обозначение трансформатора.
0 W3
использование трансформатора в зоне загрязнения
степени IV номинальное напряжение, кВ вторичная обмотка с отводами для измерения и защиты каскадный
однофазный
трансформатор напряжения
Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Сопротивление изоляции не ниже, МОм |
2000 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное первичное напряжение, кВ |
110/^3 |
|
Номинальное вторичное напряжение, В |
100/V3; ИОЛ/З; 100; 110 |
|
Количество вторичных обмоток |
основных: до 3; дополнительных: до 3 |
|
Класс точности |
0,2; 0,5; 1,0; ЗР |
|
Номинальная выходная мощность, ВА |
10; 20; 30; 50; 75; 100; 200; 250; 300; 400;600;800;1000;1200 |
|
Коэффициент превышения напряжения |
1,2 долговременно |
|
Коэффициент превышения напряжения |
1,5 (30 с) |
|
Диапазон рабочих значений температуры, °C |
от минус 45 до плюс 40 |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.

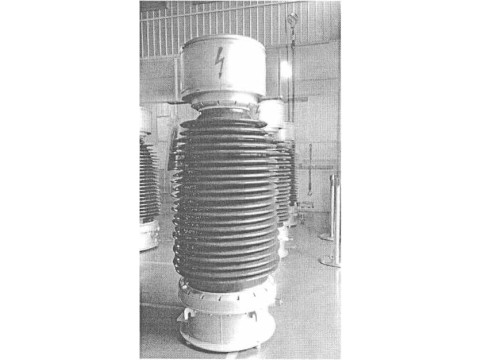

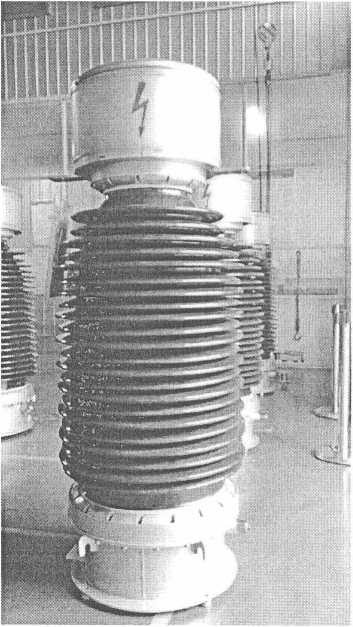

Рисунок 1 Внешний вид трансформаторов JDCF - 110W3
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит:
|
трансформатор напряжения измерительный протокол заводских испытаний с отметкой ОТК руководство по эксплуатации упаковка |
1 шт.; 1 экз.; 1 экз.; 1 шт. |
Поверка
Поверка трансформаторов напряжения измерительных JDCF - 110W3 проводится по
|
ГОСТ 8.216-88 «Государственная система обеспечения Трансформаторы напряжения. Методика поверки». |
единства измерений. |
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия"
ГОСТ 8.216-88 "Государственная система обеспечения единства измерений.
Трансформаторы напряжения. Методика поверки"
ЗаключениеТрансформаторы напряжения измерительные JDCF -требованиям ГОСТ 1983-2001 и документации «Jiangsu Transformer Со., Ltd», г. Ругао, КНР. Межповерочный интервал - не более 48 месяцев. |
110W3 соответствуют Sieyuan Hertz Instrument |
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
