Трансформаторы тока ТПЛ-СВЭЛ-10
| Номер в ГРСИ РФ: | РБ 03 13 4986 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ-Силовые трансформаторы", г. Екатеринбург |
Трансформаторы тока ТПЛ-СВЭЛ-10 (далее - «трансформаторы») предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления, а также для гальванического разделения цепей вторичных соединений от высокого напряжения в электрических установках переменного тока с номинальной частотой 50 или 60 Гц класса напряжения 10 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4986 16 |
| Наименование | Трансформаторы тока ТПЛ-СВЭЛ-10 |
| Год регистрации | 2016 |
| Номер сертификата | 10227 |
| Дата регистрации | 2016-01-28 |
| Срок действия | 2020-07-17 |
| Получатель сертификата | ООО "СВЭЛ-Измерительные трансформаторы", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ООО "СВЭЛ-Измерительные трансформаторы"
Адрес: пл. Первой пятилетки, цех 63, п/о 12, а/я 242, г. Екатеринбург, 620012
Контакты: +7(343) 253-50-21 / +7(343) 253-50-12 / http://www.svel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ООО "Инвестиционная инжиниринговая компания "УЭНКО" (номер реестра - №1278, шифр поверительного клейма - ВЗБ)(НТК №10-12). Первичная при выпуске из производства: ООО "СвердловЭлектро-Измерительные трансформаторы" (аттестат аккредитации - №RA.RU.311591, шифр поверительного клейма - ГЭЛ)(НТК №12-16). |
Поверители
Скачать
|
Описание типа РБ 03 13 4986 16 [2013-01-23]
rb-03-13-4986-16_2013-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4986 16 [2016-04-12]
rb-03-13-4986-16_2016-04-12.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТПЛ-СВЭЛ-10 (далее - «трансформаторы») предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления, а также для гальванического разделения цепей вторичных соединений от высокого напряжения в электрических установках переменного тока с номинальной частотой 50 или 60 Гц класса напряжения 10 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

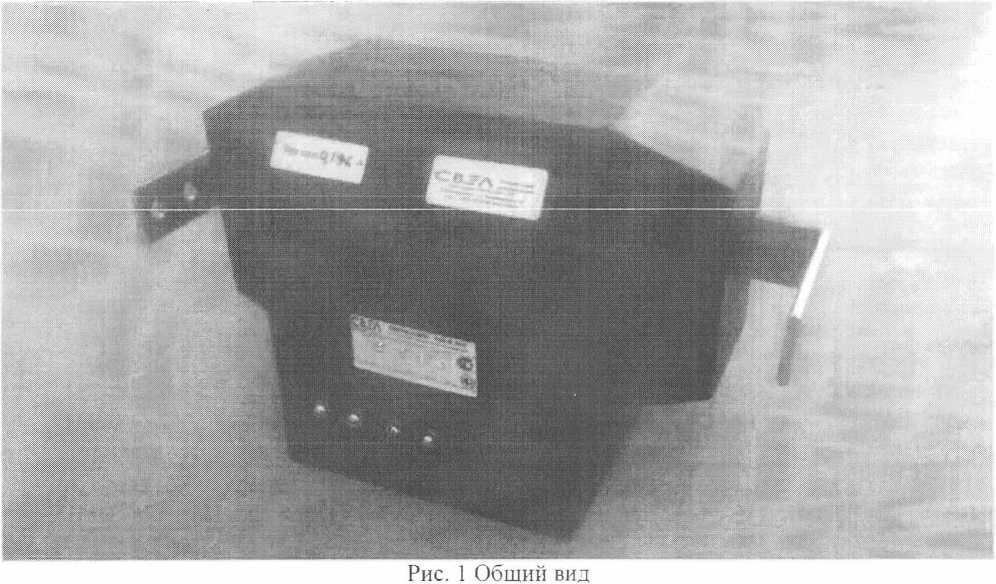

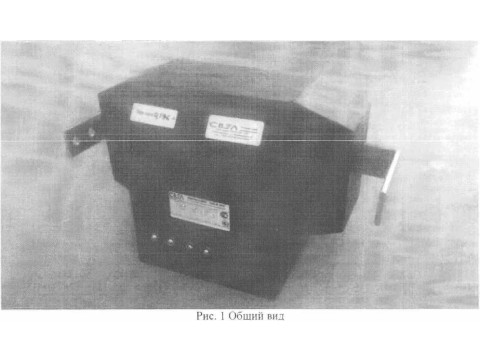

Трансформаторы тока ТПЛ-СВЭЛ-10 однофазные, по принципу конструкции -проходные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на боковую часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов Ml2.
Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
Выводы первичной обмотки имеют обозначение «Л1» и «Л2». Выводы вторичной обмотки для измерений имеют обозначение «1И1» и «1И2», вторичной обмотки для защиты -«2И1» и «2И2», «ЗИ1» и «ЗИ2».
Для исполнений трансформаторов ТПЛ-СВЭЛ-10-2 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1, обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2. При исполнении трансформаторов с классами точности ЮР/ЮР обе вторичные обмотки предназначены для защиты.
Для исполнений трансформаторов ТПЛ-СВЭЛ-10-3 обмотка, предназначенная для измерений и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.
На трансформаторе имеется табличка технических данных с предупреждающей надписью о напряжении на разомкнутых вторичных; обмотках.
Трансформаторы имеют ряд типоисполнений, отличающихся номинальным напряжением, номинальным первичным и вторичным токами, мощностью нагрузки и т.д.
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 2 по ГОСТ 15150.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Номер конструктивного исполнения | |
|
2 |
3 | |
|
Номинальное напряжение, кВ |
10; И* | |
|
Наибольшее рабочее напряжение, кВ |
12 | |
|
Номинальная частота напряжения сети, Гц |
50;60* | |
|
Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750;800; 1000 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Количество вторичных обмоток |
2 |
3 |
|
Класс точности: вторичной обмотки для измерений и учета вторичной обмотки для защиты |
0,28; 0,2; 0,5S; 0,5; 1; 3 5Р; ЮР | |
|
Номинальная вторичная нагрузка, В-А: вторичной обмотки для измерений при cos <р = 1 при cos (р = 0,8 вторичной обмотки для защиты при cos <р = 0,8 |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50 | |
|
Номинальная предельная кратность вторичной обмотки для защиты |
от 2 до 30 | |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
от 2 до 30 | |
|
Наименование параметра |
Номер конструктивного исполнения | |
|
О |
3 | |
|
Односекундный ток термической стойкости, кА, при | ||
|
номинальном первичном токе, А | ||
|
5 |
0,4 | |
|
10 |
0,78 | |
|
15 |
1,2 | |
|
20 |
1,56 | |
|
30 |
2, |
5 |
|
Односекундный ток термической стойкости, кА при | ||
|
номинальном первичном токе, Л | ||
|
40 |
3,0 |
3,0 |
|
50 |
5,0 |
5,0 |
|
75 |
5,85 |
5,85 |
|
80 |
6.23 ■ |
6,23 |
|
100 |
10,0 |
10,0 |
|
150 |
12,5 |
12,5 |
|
200 |
20,0 |
20,0 |
|
300, 400 |
31,5 |
20,0 |
|
600 - 1000 |
40,0 |
40,0 |
|
Ток электродинамической стойкости, кА, при | ||
|
номинальном первичном токе, А | ||
|
5 |
1,0 |
1,0 |
|
10 |
1,98 |
1,98 |
|
15 |
3,0 |
3,0 |
|
20 |
3,98 |
3,98 |
|
30 |
6,37 |
6,37 |
|
40 |
7,65 |
7,65 |
|
50 |
12,8 |
12,8 |
|
75 |
14,9 |
14,9 |
|
80 |
15,8 |
15,8 |
|
100 |
25,5 |
25,5 |
|
150 |
31,8 |
31,8 |
|
200 |
51,0 |
51,0 |
|
300,400 |
81,0 |
51,0 |
|
600 - 1000 |
102,0 |
102,0 |
|
Высота над уровнем моря, не более, м |
1000 | |
|
Температура окружающего воздуха с учетом | ||
|
превышения температуры воздуха внутри |
От минус 60 до плюс 55 | |
|
электроустановки,°C | ||
|
Окружающая среда |
Окружающая среда невзрывоопасная, не | |
|
содержащая пыли, агрессивных газов и | ||
|
паров в концентрациях, разрушающих | ||
|
покрытия, металлы и изоляцию. | ||
|
Атмосфера типа 11 по ГОСТ 15150 | ||
|
Габаритные размеры, мм |
400x180x235 | |
|
Масса, не более, кг |
29 | |
|
Средний срок службы, лет |
30 | |
|
Средняя наработка до отказа, ч |
40- |
105 |
Примечания:
I * - Для трансформаторов, предназначенных для поставок на экспорт.
2 - Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого
многожильного провода.
Знак утверждения типа
наносят на табличку технических данных трансформатора методом офсетной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
В комплект поставки входит: трансформатор, шт. - 1;
крепеж, шт.: винт Мб -4; -6*;
шайба 6 -4;-6*;
шайба 6.65Г -4;-6*.
детали для пломбирования, шт.: винт М4
крышка
паспорт, экз.
руководство по эксплуатации (РЭ), экз.
Примечания:
1. При поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию в пятьдесят штук.
2. *-Для трехобмоточного исполнения.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Основные средства поверки:
трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСП. Трансформаторы тока. Методика поверки.
4. 0ЭТ.591.007 ТУ Трансформаторы тока ТПЛ-СВЭЛ-10. Технические условия.
