Трансформаторы тока измерительные SB0.8
| Номер в ГРСИ РФ: | РБ 03 13 5971 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "ELEQ b.v.", Германия |
|
Описание типа РБ 03 13 5971 16 [2016-06-07]
rb-03-13-5971-16_2016-06-07.pdf
|
Скачать |
Трансформаторы тока измерительные SB0.8 (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и 60 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5971 16 |
| Наименование | Трансформаторы тока измерительные SB0.8 |
| Год регистрации | 2016 |
| Номер сертификата | 10336 |
| Дата регистрации | 2016-03-31 |
| Срок действия | 2021-03-31 |
| Получатель сертификата | фирма "ELEQ b.v.", Германия (DE) |
Производитель / Заявитель
фирма "ELEQ b.v."
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным первичным током свыше 5 000 А метрологически не обеспечены при проведении первичной поверке на территории Республики Беларусь. Остальные модели метрологически обеспечены в Республике Беларусь как при проведении первичной, так и периодической поверки. |
| Методика поверки | Поверка проводится по по ГОСТ 8.217-2003. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную поверку трансформаторов тока в диапазоне свыше 5 000 А до 20 000 А представителями государственной метрологической службы Республики Беларусь на базе и оборудовании фирмы "ELEQ b.v.", Германия. |
Поверители
Скачать
|
Описание типа РБ 03 13 5971 16 [2016-06-07]
rb-03-13-5971-16_2016-06-07.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные SB0.8 (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и 60 Гц.
Трансформаторы применяются в энергетике в устройствах защиты и управления, распределительных установках высокого напряжения, схемах измерения и учета электроэнергии. Устанавливаются на вводах силовых трансформаторов и силовых выключателей. Рабочая среда - трансформаторное масло.
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформатор представляет собой кольцеобразный сердечник с равномерно или по секциям намотанной вторичной обмоткой. Кольцевой сердечник выполнен из комбинированного материала (железо-никелевой или легированной стали) и изолирован от вторичной обмотки с помощью полистирола.
В качестве первичной обмотки в трансформаторах может быть использован стержень ввода силового трансформатора, проходящий через центр вторичной обмотки.
Данные трансформаторы предназначены для работы в силовых трансформаторах и силовых выключателях, заполненных трансформаторным маслом.
Трансформаторы тока работают при номинальном напряжении Отличаются номинальным первичным током, номинальным втори^О количеством обмоток, классом точности, габаритными размерами и масоой(
.Д66 кВ. Н^ГОКОМ,
Положительные результаты поверки трансформатора тока оформляются свидетельством о поверке.

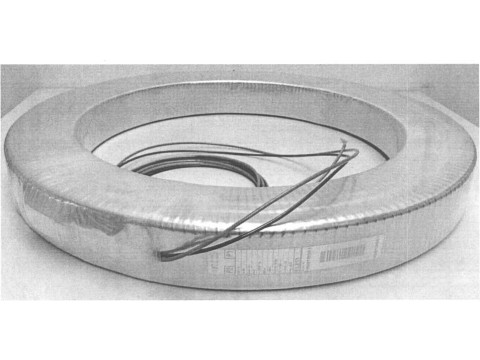

Внешний вид трансформаторов приведен на рисунке 1.

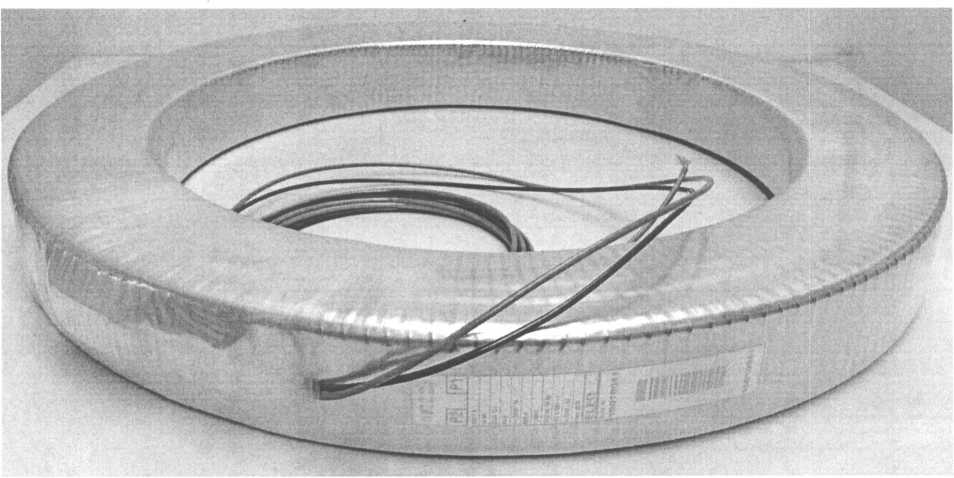

Рисунок 1 - Внешний вид трансформаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-4.
Таблица 1
|
Классы точности по ГОСТ 7746-2001 (IEC 61869-2:2012): - обмотки для измерений; - обмотки для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; ЮР |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1 000; 1 200 1 500; 2 000; 3 000; 4 000; 5 000; 6 000; 8 000; 10 000; 12 000; 14 000; 16 000; 18 000; 20 000 |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальный вторичный ток, 12ном, А |
1; 5 |
|
Номинальная вторичная нагрузка Згном, В А: - с коэффициентом мощности cos ср = 0,8; - с коэффициентом мощности cos ср = 1,0 |
от 1 до 60 от 1 до 15 |
|
Количество обмоток |
от 1 до 8 |
Государственный реестр I средств измерении I \ Республики Беларусь / \ Для документов/
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета представлены в таблице 2.
Таблица 2
|
Класс точности по ГОСТ 7746-2001 (IEC 61869-2:2012) |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой | ||
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
|
3 |
50 |
±3,00 |
— |
|
120 |
±3,00 |
— | |
|
5 |
50 |
±5,00 |
— |
|
120 |
±5,00 |
— | |
|
10 |
50 |
±10,00 |
— |
|
120 |
±10,00 |
— | |
Пределы допускаемых погрешностей вторичных обмоток для защиты представлены в таблице 3.
Таблица 3________________________________________________________________
|
Класс точности по ГОСТ 7746-2001 (IEC 61869-2:2012) |
Пределы допускаемой погрешности | |
|
токовой, % |
Угловой | |
|
5Р |
±1,0 |
±60' |
|
ЮР |
±3,0 |
— |
Рабочие условия эксплуатации, габаритные размеры и масса представлены в таблице 4.
|
Рабочие условия эксплуатации окружающей среды (масла), °C |
от минус 60 до плюс 110 |
|
Срок службы, лет, не менее |
30 |
|
Габаритные размеры, мм, не более |
014МВ^^ |
|
Масса, кг, не более |
Леш) \\ |
|
Лист 3 из 4 |
II (государственный реестр] || 11 1 средств измерений ] II V \ уупубликм Беларусь/ 11 V \ Для документов/ # |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор
- паспорт
- руководство по эксплуатации (поставляется один экземпляр в один адрес);
- протокол испытаний трансформатора при выпуске из производства
шт.;
экз.;
экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия"
ГОСТ 8.217-2003 "Государственная система обеспечения единства
измерений. Трансформаторы тока. Методика поверки" Техническая документация фирмы "ELEQ b.v.", Германия.
Заключение
Трансформаторы тока измерительные SB0.8 соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "ELEQ b.v.", Германия, ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация № RU Д-DE.OM02.B.12705, срок действия по 10.05.2021)
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Трансформаторы
