Трансформаторы тока измерительные LZZBJ9-10W1C

Номер в ГРСИ РФ:	РБ 03 13 6076 16
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	"Tianshui Changkai Transformer Manufacturing CО., Ltd", Китай

Скачать

Описание типа РБ 03 13 6076 16 [2017-02-03]

rb-03-13-6076-16_2017-02-03.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока измерительные LZZBJ9-10W1C, (далее трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 или 60 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6076 16
Наименование	Трансформаторы тока измерительные LZZBJ9-10W1C
Год регистрации	2016
Номер сертификата	10576
Дата регистрации	2016-08-30
Срок действия	2021-08-30
Получатель сертификата	фирма "Tianshui Changkai Transformer Manufacturing CО., Ltd", Китай (CN)

Производитель / Заявитель

фирма "Tianshui Changkai Transformer Manufacturing CО., Ltd"

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Методика поверки	Поверка проводится по ГОСТ 8.217-2003.

Поверители

Скачать

Описание типа РБ 03 13 6076 16 [2017-02-03]

rb-03-13-6076-16_2017-02-03.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ Заключение

Назначение

Область применения: в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Принцип действия трансформаторов основан на преобразовании тока, протекающего по первичной обмотке в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы LZZBJ9-10W1C являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.

Первичная обмотка является многовитковой. Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются сьемной крышкой. Основание трансформатора имеет отверстия для крепления трансформаторов на месте эксплуатации.

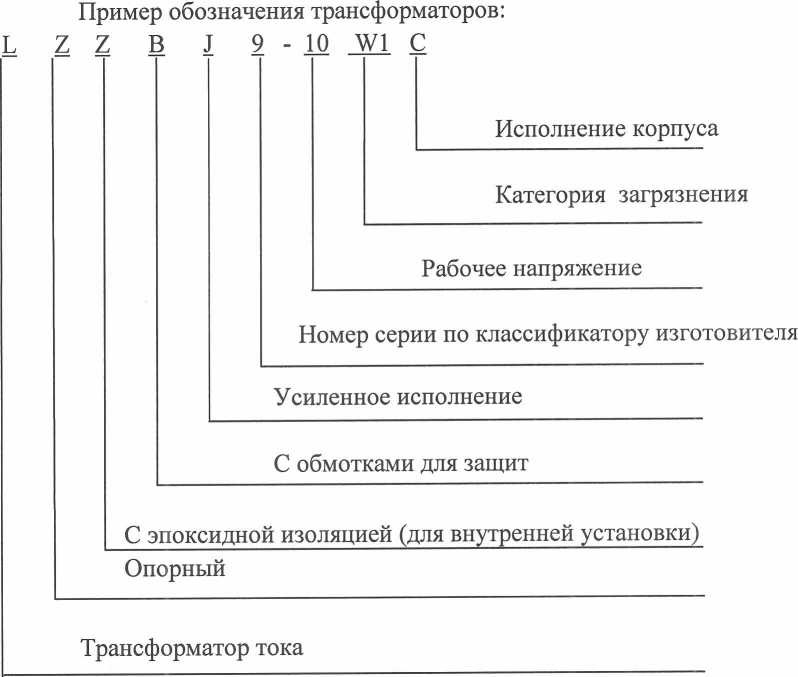

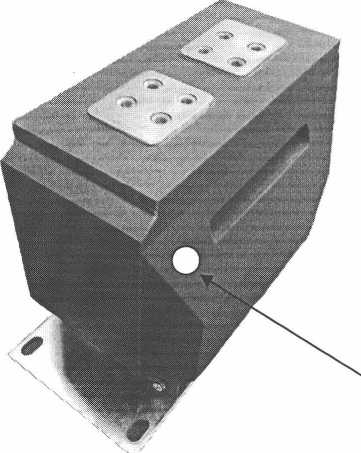

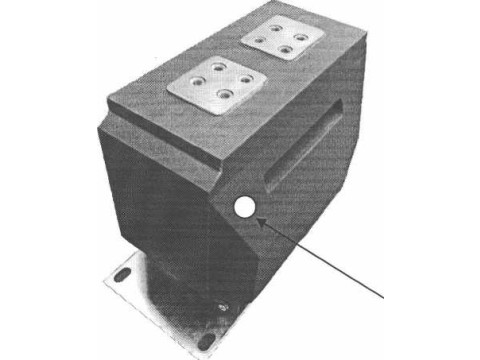

Внешний вид трансформаторов, место нанесения знака поверки в виде клейма-наклейки приведен на рисунке 1.

место нанесения знака поверки в виде клейма-наклейки

Рисунок 1 - внешний вид трансформаторов лист 2 из 5

Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические и метрологические характеристики трансформаторов тока LZZBJ9-10W1C приведены в таблице 1. Таблица 1
Номинальное значение напряжения, кВ					10
Наибольшее рабочее напряжение, кВ					12
Номинальные значения первичного тока, А					50; 75; 100; 150; 200; 300; 600; 750; 1000; 1250;1500; 2000; 3000;
Номинальные значения вторичного тока, А					1 или 5
Номинальная частота переменного тока, Гц					50
Классы точности для измерительных обмоток					0,2S ; 0,2 ; 0,5
Классы точности для обмоток защиты (защита, управление, автоматика, сигнализация)					5Р; ЮР
Номинальная предельная кратность обмоток для защиты					10; 20; 30; 40;
Номинальная вторичная нагрузка S2H0M с коэффициентом мощности cos <р =0,8, В-А					2,5; 5; 10; 20; 30; 40;
Количество вторичных обмоток					от 1 до 4
Пределы допускаемой погрешности вторичных обмоток для измерений и учета
Класс точности		Первичный ток в % от номинального значения		Пределы допускаемой погрешности
				токовой,%			угловой,'
0,2		5		±0,75			±30
		20		±0,35			± 15
		100-120		±0,20			± 10
0,2S		1		±0,75			±30
		5		±0,35			± 15
		20		±0,20			± 10
		100		±0,20			± 10
		120		±0,20			± 10
0,5		5		± 1,50			±90
		20		±0,75			±45
		100-120		±0,50			±30
Пределы допускаемой погрешности вторичных обмоток для защиты
	Класс точности		Пределы допускаемой погрешности					рствелчый \| ств измпрений / \|1 блики Бопарусь 1 Н а документоу
			токовой, %			угловой,'
	5Р		± 1,0			±60
	ЮР		±3,0
	I (Госуда 1 1 сре. _ _ \\ \Pecn лист 3 из 5 \ч\ф

Рабочие условия эксплуатации трансформаторов:

Температура окружающего воздуха от минус 25 °C до плюс 40 °C;

Относительная влажность воздуха до 95 % при температуре плюс 23 °C;

Габаритные размеры, мм, не более 390x180x255

Масса, кг, не более 30

Средний срок службы трансформаторов , лет, не менее 20

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную к трансформатору и эксплуатационную документацию.

Комплектность

Комплект поставки включает:

- трансформатор тока LZZBJ9-10W1C

- 1 шт;

- 1 комплект;

- 1 экз;

- комплект вспомогательных элементов

- руководство по эксплуатации

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Документация фирмы «Tianshui Changkai Transformer Manufacture Co.,Ltd.» (КНР);

ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;

ГОСТ 8.217 - 2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Заключение

Трансформаторы тока измерительные LZZBJ9-10W1C соответствуют требованиям ГОСТ IEC 60044-1-2012, технической документации изготовителя «Tianshui Changkai Transformer Manufacture Co.,Ltd.» (КНР), требованиям TP TC 004/2011 «О безопасности низковольтного оборудования», TP ТС 020/2011 «Электромагнитная совместимость технических средств».

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере метрологии).

РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь

210015 г. Витебск, ул. Б. Хмельницкого, 20 тел.(0212) 42-68-04

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
