Трансформаторы тока измерительные LMZJ
| Номер в ГРСИ РФ: | РБ 03 13 6079 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Jiangsu Yongtai Electrical Co.Ltd", Китай |
|
Описание типа РБ 03 13 6079 16 [2017-02-03]
rb-03-13-6079-16_2017-02-03.pdf
|
Скачать |
Трансформаторы тока измерительные LMZJ, (далее - трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6079 16 |
| Наименование | Трансформаторы тока измерительные LMZJ |
| Год регистрации | 2016 |
| Номер сертификата | 10579 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Jiangsu Yongtai Electrical Co.Ltd", Китай (CH) |
Производитель / Заявитель
фирма "Jiangsu Yongtai Electrical Co.Ltd"
Адрес: №8 Jincheng Road, Taixing City, Taizhou City, Jiangsy, 225400
Контакты: Tel.: +86 523 876 07786 Fax: +86 523 876 07786
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 6079 16 [2017-02-03]
rb-03-13-6079-16_2017-02-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные LMZJ, (далее - трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Область применения: в распределительных установках переменного тока, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформаторов основан на преобразовании тока, протекающего по первичной обмотке в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы LMZJ являются однофазными однопредельными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.
Трансформаторы состоят из магнитопровода и обмоток.

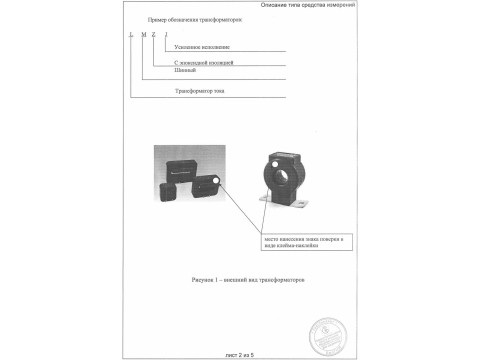

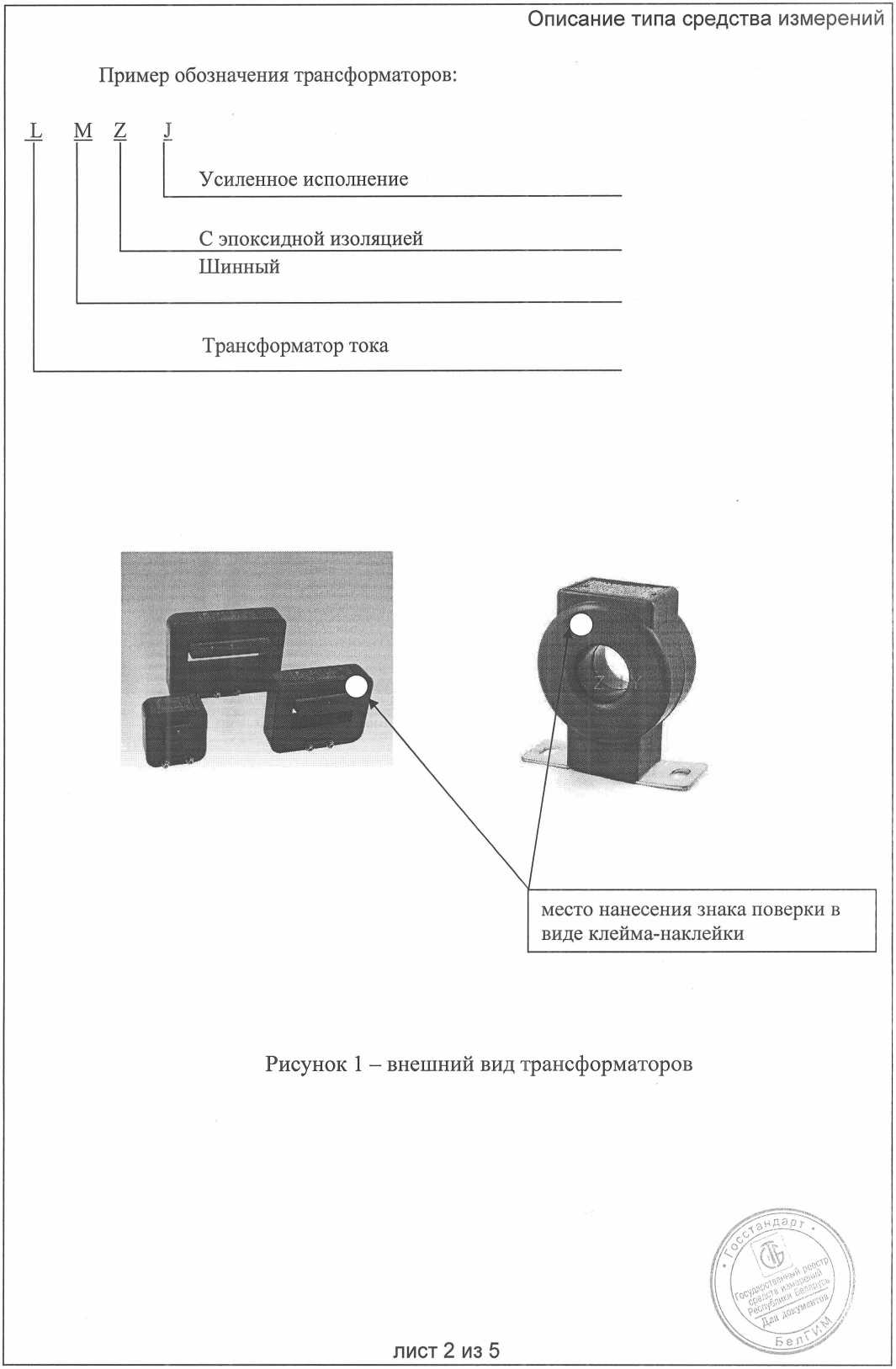

Первичная обмотка является одновитковой в виде шины. Выводы вторичных обмоток расположены в верхней части корпуса в виде прямоугольных площадок с болтовым креплением. Конструкцией трансформатора предусмотрена возможность пломбировки выводов от несканкционированного доступа. Внешний вид трансформаторов, место нанесения знака поверки в виде клейма-наклейки приведен на рисунке 1.
|
Описание типа средства измерений ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Основные технические и метрологические характеристики трансформаторов тока измерительных LMZJ приведены в таблице 1. Таблица 1 | |||||||
|
Номинальное значение напряжения, кВ |
0,66 | ||||||
|
Наибольшее значение рабочего напряжения, кВ |
0,72 | ||||||
|
Номинальные значения первичного тока, А |
500; 600; 750; 800;1000; 1200;1250; 1500; 2000;3000; | ||||||
|
Номинальное значение частоты, Гц |
50 | ||||||
|
Номинальные значения вторичного тока, А |
1 или 5 | ||||||
|
Класс точности для измерительных обмоток |
0,2; 0,5; 1,0 | ||||||
|
Номинальная вторичная нагрузка S2HOM с коэффициентом мощности cos <р =0,8, В-А |
5; 10; 15; 20; 30; | ||||||
|
Количество вторичных обмоток |
1 | ||||||
|
Классы точности для обмоток защиты (защита, управление, автоматика, сигнализация) |
5Р | ||||||
|
Номинальная предельная кратность обмоток для защиты |
30 | ||||||
|
Пределы допускаемой погрешности вторичных обмоток для измерений и учета | |||||||
|
Класс точности |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |||||
|
токовой, % |
угловой,' | ||||||
|
0,2 |
5 |
±0,75 |
±30 | ||||
|
20 |
±0,35 |
± 15 | |||||
|
100-120 |
±0,20 |
± 10 | |||||
|
0,5 |
5 |
± 1,50 |
±90 | ||||
|
20 |
±0,75 |
±45 | |||||
|
100-120 |
±0,50 |
±30 | |||||
|
1,0 |
5 |
±3,00 |
± 180 | ||||
|
20 |
± 1,50 |
±90 | |||||
|
100-120 |
± 1,00 |
±60 | |||||
|
Пределы допускаемой погрешности вторичных обмоток для защиты | |||||||
|
Класс точности |
Пределы допускаемой погрешности | ||||||
|
токовой, % |
угловой,' | ||||||
|
5Р |
± 1,0 |
±60 | |||||
|
лист 3 из 5 |
1) | ||||||
Рабочие условия эксплуатации трансформаторов:
Температура окружающего воздуха от минус 5 °C до плюс 40 °C;
Относительная влажность воздуха до 95 % при температуре плюс 23 °C;
Габаритные размеры, мм, не более 215x60x178
Масса, кг, не более 10
Средний срок службы трансформаторов, лет, не менее 20
Знак утверждения типа
Знак утверждения типа наносится на табличку, прикрепленную к трансформатору и эксплуатационную документацию.
Комплектность
Комплект поставки включает:
- трансформатор тока LMZJ
- комплект вспомогательных элементов
- руководство по эксплуатации
- 1 шт;
- 1 комплект;
- 1 экз;
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «Jiangsu Yongtai Electrical Со.,Ltd.» (КНР);
ГОСТ IEC 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока»;
ГОСТ 8.217 - 2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Заключение
Трансформаторы тока измерительные LMZJ соответствуют требованиям технической документации фирмы-изготовителя «Jiangsu Yongtai Electrical Со.,Ltd.» (КНР), требованиям ГОСТ IEC 60044-1-2012, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере зак^ю^^ьной метрологии). [К/' гл, 'Л %
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20 тел. (0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
