Трансформаторы напряжения измерительные JDZX9-10
| Номер в ГРСИ РФ: | РБ 03 13 6082 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Dalian No2 Transformer Group Co.Ltd", Китай |
|
Описание типа РБ 03 13 6082 16 [2017-02-03]
rb-03-13-6082-16_2017-02-03.pdf
|
Скачать |
Трансформаторы напряжения измерительные JDZX9-10, (далее трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6082 16 |
| Наименование | Трансформаторы напряжения измерительные JDZX9-10 |
| Год регистрации | 2016 |
| Номер сертификата | 10582 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Dalian No2 Transformer Group Co.Ltd", Китай (CH) |
Производитель / Заявитель
фирма "Dalian No2 Transformer Group Co.Ltd"
Адрес: NANHUANG COMMUNITY, NANSHAN DISTRICT, PULANDIAN DITY LIAONING PROVINCE
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 6082 16 [2017-02-03]
rb-03-13-6082-16_2017-02-03.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные JDZX9-10, (далее трансформаторы), предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Область применения: в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Трансформаторы напряжения JDZX9-10 являются однофазными заземляемыми трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.
Трансформаторы имеют многовитковую первичную обмотку. Выводы первичной обмотки расположены в верхней части корпуса. Трансформаторы имеют от одной до четырех вторичных обмоток. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются сьемной крышкой. Основание трансформатора имеет отверстия для крепления трансформаторов на месте эксплуатации.

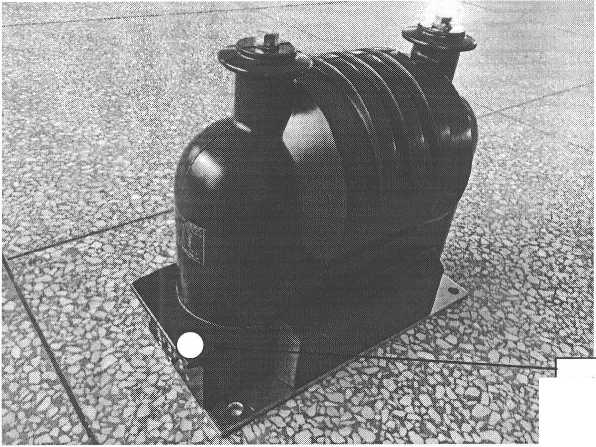

Рисунок 1 - внешний вид трансформаторов
-й место нанесения знака поверки в eg виде клейма-наклейки -
//
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформаторов напряжения измерительных JDZX9-10 приведены в таблице 1.
Таблица 1
|
Номинальное значение напряжения, кВ |
10/д/З; |
|
Номинальное значение частоты, Гц |
50 |
|
Номинальное напряжение основных вторичных обмоток, В |
100Л/3; |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Предельная мощность, В-А |
800 |
|
Класс точности для измерительных обмоток |
0,2; 0,5 |
|
Класс точности для обмоток защиты (защита, управление, автоматика, сигнализация) |
ЗР; 6Р |
|
Номинальная мощность, В-А |
10; 15; 25; 30; 40; 60; 80; 100; 120; 150; 200; 300 |
|
Количество вторичных обмоток |
от 1 до 4 |
Пределы допускаемой погрешности трансформаторов напряжения
|
Класс точности |
Пределы допускаемой погрешности | |
|
напряжения, % |
угловой,' | |
|
0,2 |
±0,2 |
± 10 |
|
0,5 |
±0,5 |
±20 |
|
ЗР |
±3,0 |
± 120 |
|
6Р |
±6,0 |
±240 |
Рабочие условия эксплуатации трансформаторов:
Температура окружающего воздуха от минус 25 °C до плюс 40 °C;
Относительная влажность воздуха до 95 % при температуре плюс 23 °C;
Габаритные размеры, мм, не более 410x190x345
Масса, кг, не более 58
Средний срок службы, лет, не менее 20
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию.
Комплектность
Комплект поставки включает:
- трансформатор напряжения JDZX9-10
- комплект вспомогательных элементов
- руководство по эксплуатации
- 1 шт;
- 1 комплект;
- 1 экз;
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «Dalian No2 Transformer Group Co.,Ltd-» (КНР);
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ IEC 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Заключение
трансформаторы напряжения измерительные JDZX9-10 соответствуют требованиям ГОСТ 1983-2001, ГОСТ IEC 61869-3-2012, технической документации фирмы-изготовителя «Dalian No2 Transformer Group Co.,Ltd.» (КНР).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь
210015 г. Витебск, ул. Б. Хмельницкого, 20
тел. (0212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
