Трансформаторы напряжения измерительные WVB110-20H
| Номер в ГРСИ РФ: | РБ 03 13 6098 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "Nissin Electric Wuxi Co., Ltd", Китай |
|
Описание типа РБ 03 13 6098 16 [2017-01-16]
rb-03-13-6098-16_2017-01-16.pdf
|
Скачать |
Трансформаторы напряжения измерительные WVB110-20H предназначены для пропорционального преобразования фазного напряжения до контролируемого уровня и передачи сигнала измерительной информации средствам измерений в электрических цепях переменного тока номинальной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6098 16 |
| Наименование | Трансформаторы напряжения измерительные WVB110-20H |
| Год регистрации | 2016 |
| Номер сертификата | 10636 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "Nissin Electric (Wuxi) Co., Ltd", Китай (CN) |
Производитель / Заявитель
фирма "Nissin Electric (Wuxi) Co., Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.216-2011. |
Поверители
Скачать
|
Описание типа РБ 03 13 6098 16 [2017-01-16]
rb-03-13-6098-16_2017-01-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы напряжения измерительные WVB110-20H предназначены для пропорционального преобразования фазного напряжения до контролируемого уровня и передачи сигнала измерительной информации средствам измерений в электрических цепях переменного тока номинальной частоты 50 Гц.
Трансформаторы напряжения измерительные WVB110-20H могут применяться в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия емкостного трансформатора напряжения основан на преобразовании измеряемого напряжения с помощью емкостного делителя и электромагнитного блока в напряжение, имеющее существенно меньшее пропорциональное значение, приемлемое для измерения стандартными средствами измерений.
Трансформатор напряжения измерительный WVB110-20H состоит из емкостного делителя и электромагнитного блока. Емкостный делитель состоит из конденсатора высокого напряжения и конденсатора промежуточного напряжения и располагается внутри изолятора, который заполнен трансформаторным маслом.
Электромагнитный блок состоит из промежуточного трансформатора, реактора для компенсации сдвига фазы, который появляется из-за наличия емкостного делителя, и демпфера для предотвращения феррорезонанса. Электромагнитный блок снижает значение напряжения, полученного от емкостного делителя, до приемлемой величины и подает его на выводы клеммной коробки, предназначенные для подключения измерительного оборудования.
В верхней части трансформатора установлен герметичный сильфон. Такая конструкция позволяет эффективно контролировать и компенсировать термическое изменение объема масла.
В нижней части трансформатора установлен дренажный клапан, необходимый для слива, заполнения и периодического контроля отобранных проб масла.
Основание трансформатора имеет элементы для крепления на месте эксплуатации.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

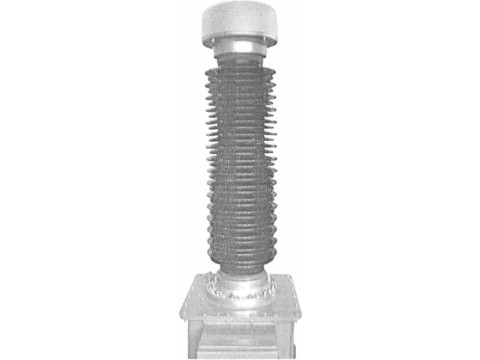

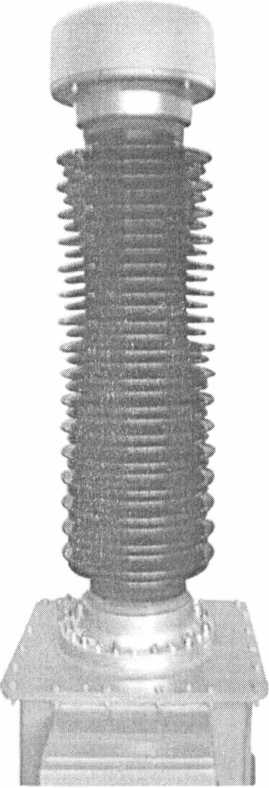

Рисунок 1. Внешний вид трансформатора напряжения измерительного WVB110-20Н.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 1.
Таблица 1. Основные технические и метрологические характеристики трансформаторов напряже-
WVB110-20H.
НИЯ
|
Наименование параметра |
Значение параметра | |
|
Вид трансформатора |
Емкостный | |
|
Номинальное напряжение, кВ |
110 | |
|
Максимальное рабочее напряжение, кВ |
126 | |
|
Номинальная частота переменного тока, Гц |
50 | |
|
Рабочие условия эксплуатации: ■ температура окружающего воз духа |
от минус 40 °C до 45 °C | |
|
Срок службы, лет |
не менее 25 | |
|
Габаритные размеры, мм |
2080x830x660 | |
|
Масса, кг |
560 |
/Z ,ТГ, X, . \\ |
|
Номинальное первичное напряжение, кВ |
110/V3 |
Ф и 1 [государственный реестр] | ■ ' ........ ■ ;■ |
Республики Беларусь / If \Дла документов/ #
|
Наименование параметра |
Значение параметра |
|
Номинальное вторичное напряжение, В |
юо/Тз |
|
Количество вторичных обмоток |
3 |
|
Классы точности трансформатора для измерительных обмоток |
0,2; 0,5 |
|
Номинальная выходная мощность, ВА |
50;100 |
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки трансформатора:
■ трансформаторы напряжения измерительные WVB110-20Н;
■ упаковка;
■ руководство по эксплуатации (опционально).
Нормативные документы
ГОСТ IEC 61869-1-2015 «Трансформаторы измерительные. Часть 1. Общие требования».
IEC 61869-5:2011 «Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения».
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Документация компании «Nissin Electric (Wuxi) Со., Ltd» (Китайская Народная Республика).
Заключение
Трансформаторы напряжения измерительные WVB110-20Н соответствуют требованиям ГОСТ IEC 61869-1-2015, IEC 61869-5:2011 и документации компании «Nissin Electric (Wuxi) Со., Ltd» (Китайская Народная Республика).
Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.
Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»,
230003, Республика Беларусь, г. Гродно, пр-т Космонавтов, 56
факс +375 152 75 61 93, тел. +375 152 75 59 78
Аттестат аккредитации № BY/112 02.6.0.0004 от 24.10.2008 г. (действителен до 01.08.2020 г.)
