Трансформаторы тока измерительные серии CA
| Номер в ГРСИ РФ: | РБ 03 13 6124 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | "ELECTROTECNICA ARTECHE HERMANOS S.L.", Испания |
|
Описание типа РБ 03 13 6124 16 [2017-02-27]
rb-03-13-6124-16_2017-02-27.pdf
|
Скачать |
Трансформаторы тока измерительные серии СА (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6124 16 |
| Наименование | Трансформаторы тока измерительные серии CA |
| Год регистрации | 2016 |
| Номер сертификата | 10693 |
| Дата регистрации | 2016-10-27 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | фирма "ELECTROTECNICA ARTECHE HERMANOS S.L.", Испания (ES) |
Производитель / Заявитель
фирма "ELECTROTECNICA ARTECHE HERMANOS S.L."
Адрес: Derio Bidea 28, 48100 Mungia (Bizkaia)
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003 (трансформаторов СА-123, СА-362); по МРБ МП.2228-2012 (трансформаторов СА-765). |
Поверители
Скачать
|
Описание типа РБ 03 13 6124 16 [2017-02-27]
rb-03-13-6124-16_2017-02-27.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные серии СА (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.
Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.
Описание
Принцип действия трансформатора основан на явлении взаимной индукции.
Трансформаторы тока состоят из опоры-изолятора, изготовленного из фарфора. Трансформаторы представляют собой однофазный электромагнитный масштабный преобразователь. Сердечник и вторичные обмотки расположены в верхней части внутри корпуса, который смонтирован на изоляторе. Высоковольтная изоляция трансформатора обеспечивается за счет заполнения внутреннего объема маслом.
Первичная обмотка, из одного или нескольких витков медной шины в голове трансформатора. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора.
Замок крышки контактной коробки пломбируется для предотвращения несанкционированного доступа.

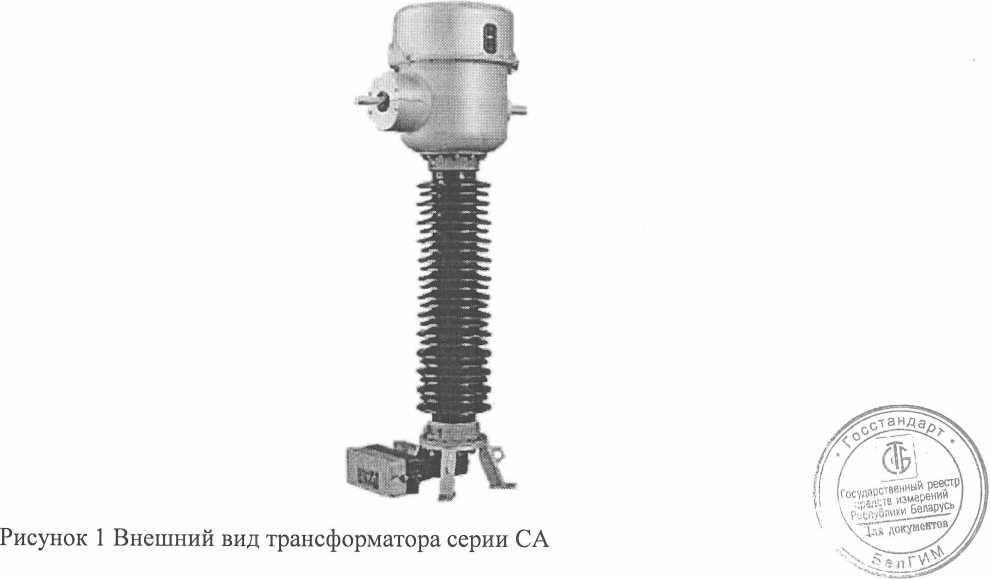

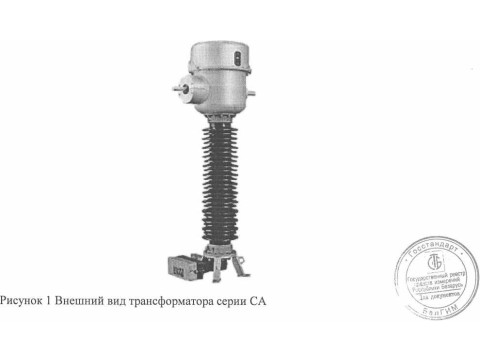

Внешний вид трансформаторов приведен на рисунке 1.
Пломбировка трансформаторов производится по схеме, приведённой на рисунке 2 приложения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модификации трансформаторов |
СА-123, СА-362, СА-765 |
|
Наибольшее рабочее напряжение, кВ |
123; 362; 800. |
|
Номинальный первичный ток, А |
50, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000. |
|
Номинальный вторичный ток, А |
/1; /5. |
|
Номинальная частота напряжения сети, Гц |
50. |
|
Количество вторичных обмоток, шт |
до 8. |
|
Классы точности трансформатора: | |
|
обмотки для измерений |
0,2; 0,2S; 0,5; 0,5S; 1,0 |
|
обмотки для защиты |
5Р; ЮР. |
|
Номинальная предельная кратность |
от 5 до 40. |
|
Номинальный коэффициент безопасности |
5; 10. |
|
Номинальная вторичная нагрузка: | |
|
обмотки для измерений |
3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100; 200 |
|
обмотки для защиты |
3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100; 200 |
Габаритные размеры и масса трансформаторов определяются требованиями заказчика.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит: трансформатор напряжения измерительный протокол заводских испытаний с отметкой ОТК руководство по эксплуатации упаковка
шт.; экз.; экз.; шт.
Поверка
Поверка трансформаторов тока измерительных СА-123, СА-362 проводится по ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы njrf. Методика поверки».
Поверка трансформаторов тока измерительных СА-765 проводится по МРБ МП. 2228-2012 «Система обеспечения единства измерений Республики Беларусь. Трансформаторы тока. Методика поверки»
Нормативные документы
ГОСТ IEC 60044-1-2012
ГОСТ 7746-2001
ГОСТ 8.217-2003
МРБМП. 2228-2012
Беларусь. Трансформаторы тока. Методика поверки»
«Трансформаторы измерительные. Часть 1. Трансформаторы тока».
«Трансформаторы тока. Общие технические условия» «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки".
«Система обеспечения единства измерений Республики
Заключение
Трансформаторыы тока измерительные серии СА соответствуют требованиям ГОСТ IEC 60044-1-2012 (для экспортных поставок), ГОСТ 7746-2001 и документации «ELECTROTECNICA ARTECHE HERMANOS S.L.», Испания.
Межповерочный интервал - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014г.
